14-12

Fast Flexible Placer SM481(L) Administrator’s Guide

 <Manual Tools>

点击此按钮与图标菜单中选择图标拥有相同功能，执行 “手动控制” 对话

框。

下面是为了利用飞行相机检查贴片头上是否安装了吸嘴而校正(Calibration)Z轴

和Mirror 轴的位置、吸嘴识别条件和照明条件的步骤。从贴片头mirror示教到

Light Count示教为止，依次进行;

 贴片头mirror示教(Head Mirror Teaching)

默认值为18。因系统不同而不同。

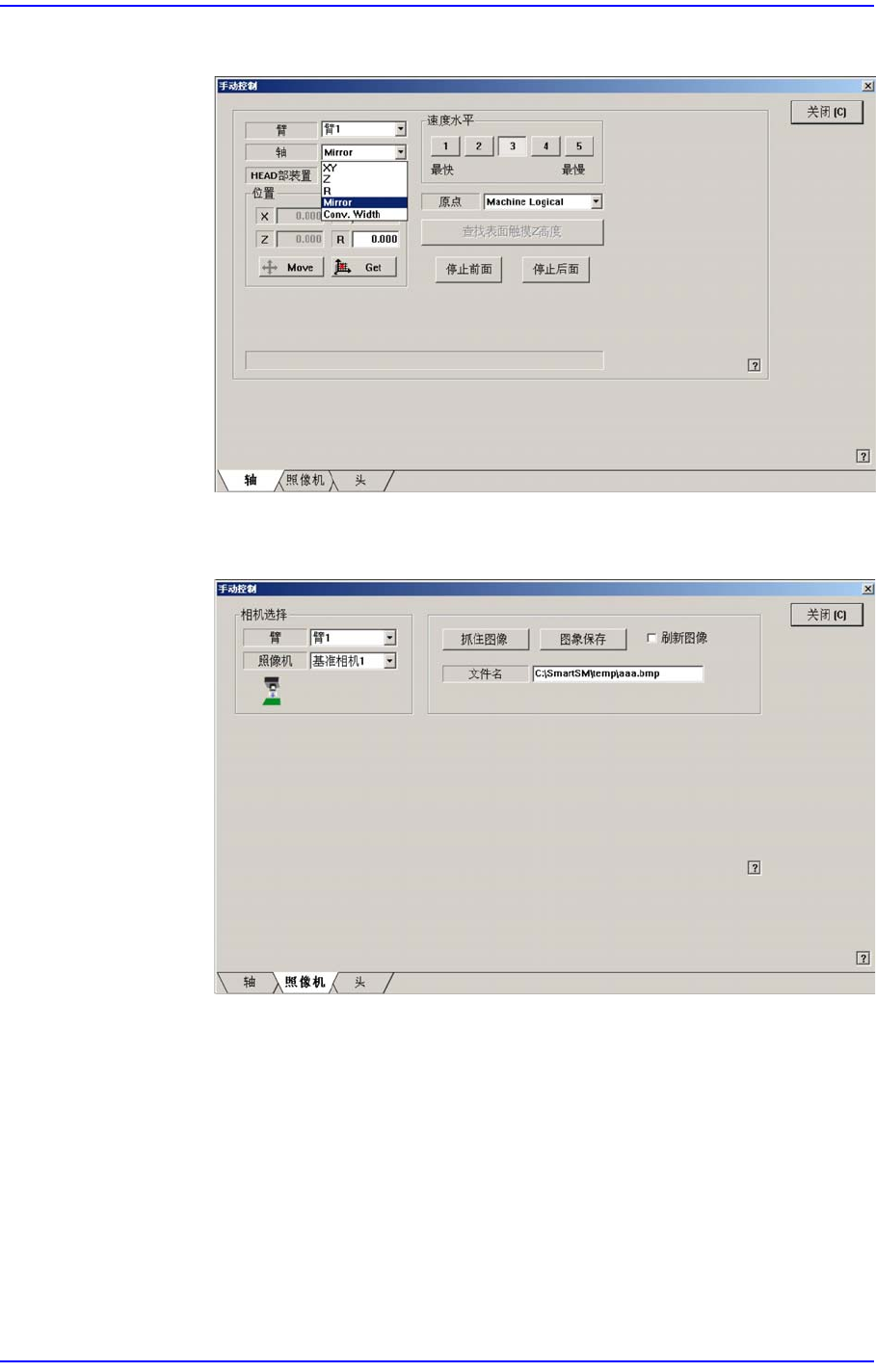

1) 在View 菜单选择执行“Position”。

2) 在Nozzle Check TAP对话框单击 <手动操作 >按钮，执行“ 手动控制” 对

话框。

14-13

Machine Calibration

3) 在 Axis TAP对话框的< 轴>组合框选择Mirror。

4) 在 Camera TAP 对话框中选择与进行吸嘴安装检查的 Head相对应的

Camera。
