14-40 Fast Flexible Placer SM481( L) Administrator’s Guide 14.3.6. ANC Pos. Scan 对 ANC 顶面的 Fiducial Mark 2 点执行示教。 补偿前面及 后面 ANC 的相对坐标系。 详细内容请参考 “ 6.3 基准符号 (Fiducial Mark) 设定 “
14-39
Machine Calibration
选择要执行补偿的轴。只对X 轴可进行补偿。
<Light> 按钮
识别校正 Tool 的Fiducial Mark时，为了清楚看到 Mark，调节照明时使用。
<Move / Get> 按钮
示教校正 Tool 的Fiducial Mark时使用
<开始X / 开始Y> 编辑框
输入校正 Tool 的0号Fiducial Mark的坐标。选择此编辑框后，用示教框把基准相
机移动到相应位置后正确示教相应 Mark后点击 <Get>按钮输入此处的坐标值。
<现在温度> 编辑框
输入执行校正时点的当前温度。
<导入全部> 按钮
校正用Scale 文件进行Import 时使用。
<Start> 按钮
正确示教0号Fiducial Mark后，开始校正时使用。
<Finish> 按钮
完成校正后，终止作业时使用。
<打印文件…> 按钮
完成校正后，把结果值以Text 文件形式输出时使用。
<传送带效用> 复选框
始终在选定的状态下使用。
<更新> 按钮
适用校正的补偿值。
14-40
Fast Flexible Placer SM481(L) Administrator’s Guide

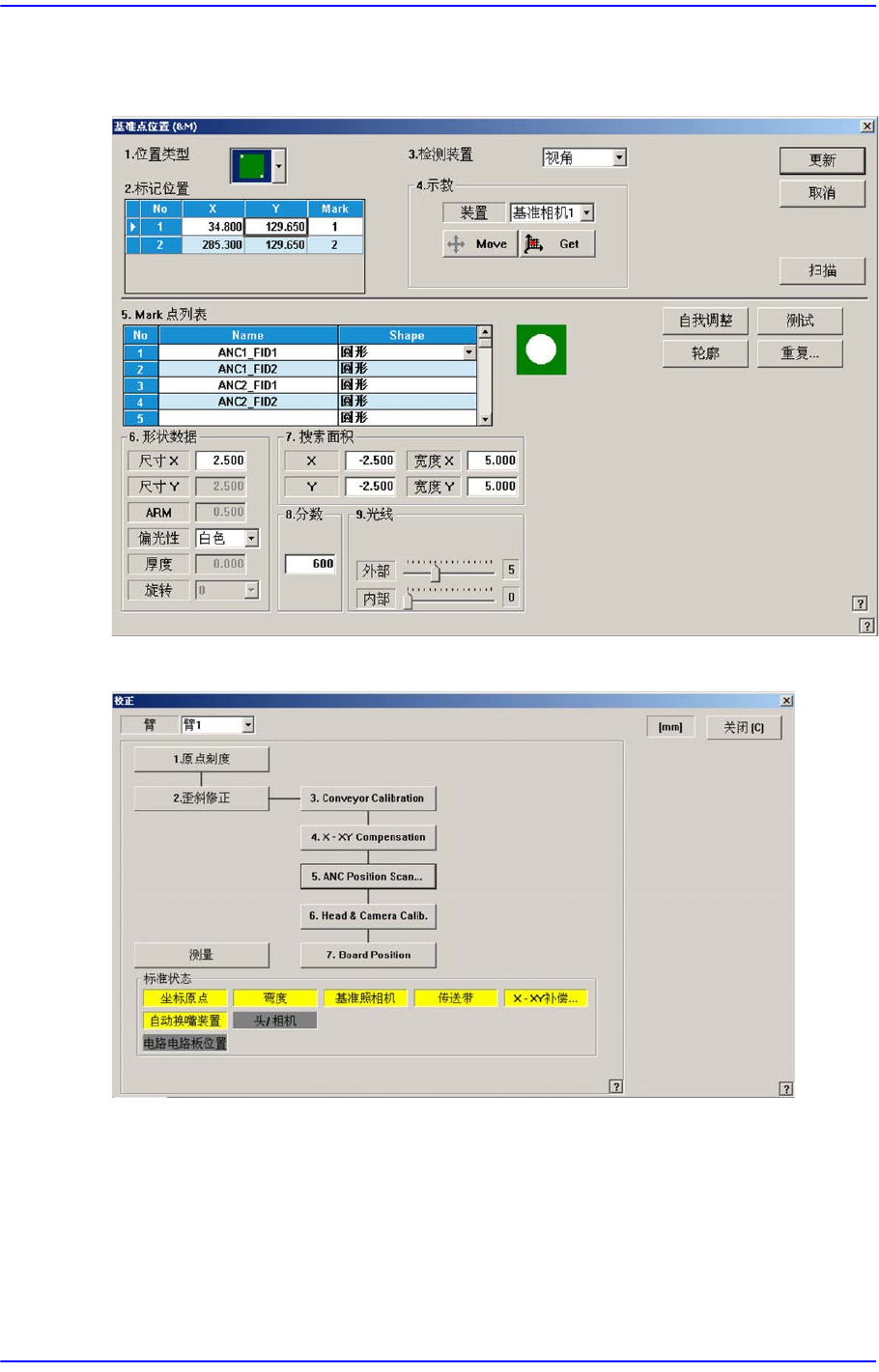

14.3.6. ANC Pos. Scan
对 ANC顶面的Fiducial Mark 2 点执行示教。补偿前面及后面ANC 的相对坐标系。
详细内容请参考 “6.3
基准符号
(Fiducial Mark)
设定
“
14-41
Machine Calibration
14.3.7. Head & Camera Calibration
执行照相机校正功能。执行校正的顺序及所需的工具为如下。
Fiducial Camera Offset Calibration (Calibration Tool)
Head Z & R Offset Calibration (CN040 Nozzle)
Light Mapping (LightFly Nozzle)
Head Offset Calibration
Fly Camera Scale & Rotation Calibration
Fly Camera Offset Calibration
Fly To Fix Offset Calibration
R-Axis Offset Calibration

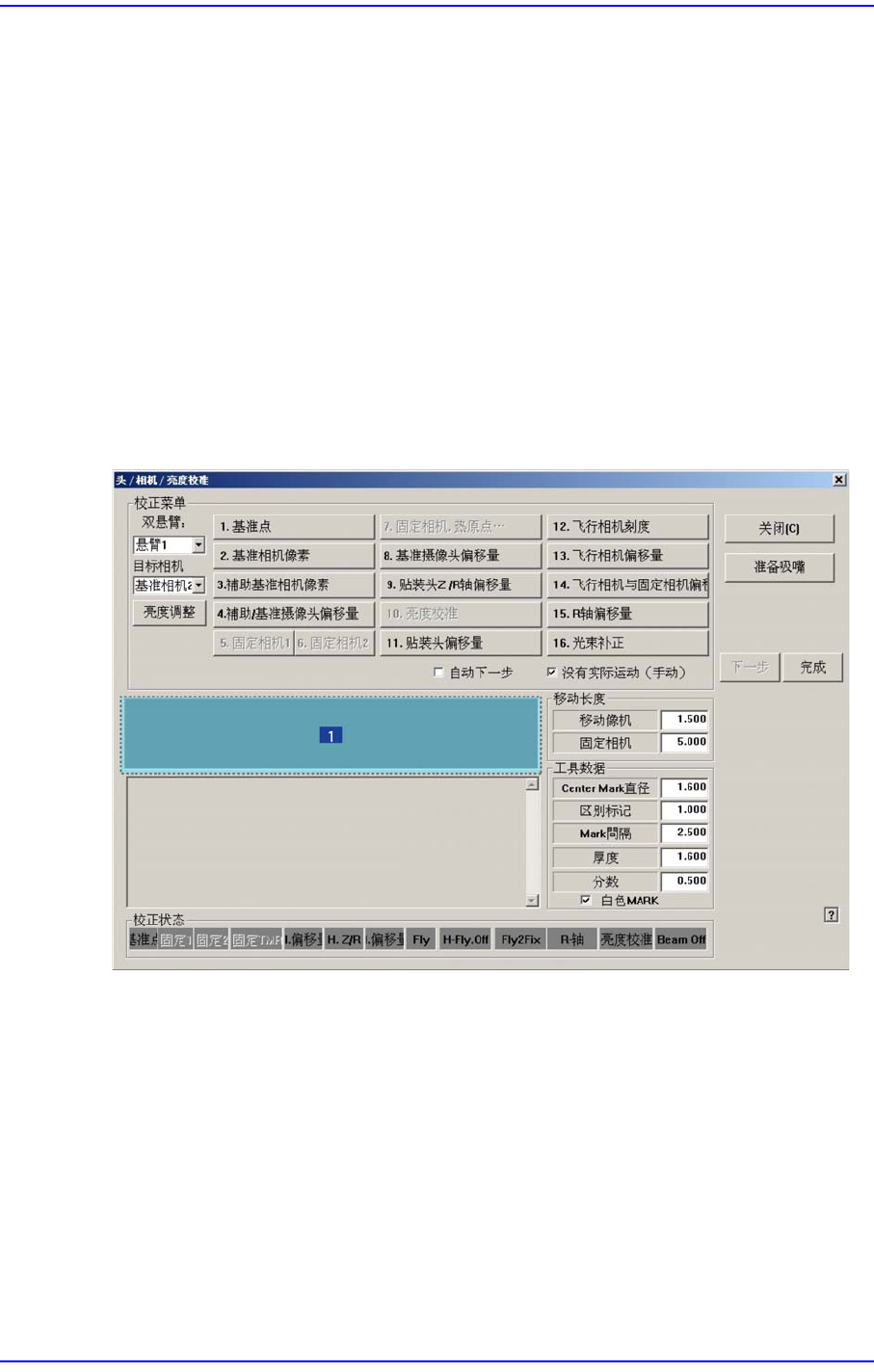

图
14.13 Head/ Camera/ Light Calibration”
对话框
1:
消息窗
<标准菜单> 领域
选择要Calibration 的项目。 按特定项目的按钮则在消息窗依次显示必要的说明。
按照此说明操作，就能完成Calibration。
<双悬臂 > 组合框
选择要执行校正的Gantry。
<目标摄像 > 组合框
选择将要设定照明值数的照相机。
