7-70 Fast Flexible Placer SM481( L) Administrator’s Guide 1: 元件中心 请点击 <L ead Parameter & Group> 按钮变更 Lead 参数中 Lead C enter 的 Rad 和 Ta n 值。 此时 如下图使 Lead 末端与部件上的亮区不要置于同一水平线上。
7-69
元件的登记
设定脚组的空位的第一个引线。
从开始编号的引线的下一个引线开始空位。
<Gap 1 Miss> 列
设定脚组的空位的第一个引线。
与空位值数相等数量的引线空位
<Gap 2 Start> 列
设定脚组的空位的第二个引线。
从开始编号的引线的下一个引线开始空位。
<Gap 2 Miss> 列
设定脚组的空位的第二个引线。
与空位值数相等数量的引线空位。
<Gap 3 Start> 列
设定脚组的空位的第三个引线。
从开始编号的引线的下一个引线开始空位。
<Gap 3 Miss> 列
设定脚组的空位的第三个引线。
与空位值数相等数量的引线空位。
<Gap 4 Start> 列
设定脚组的空位的第四个引线。
从开始编号的引线的下一个引线开始空位。
<Gap 4 Miss> 列
设定脚组的空位的第四个引线。
与空位值数相等数量的引线空位。
7.1.4.3. HDMI Connector贴装
为贴装HDMI Connector 登录部件的Part Data，示教相应部件的贴装点。没有Fix
Camera的设备无法使用此功能。
Part Data登录

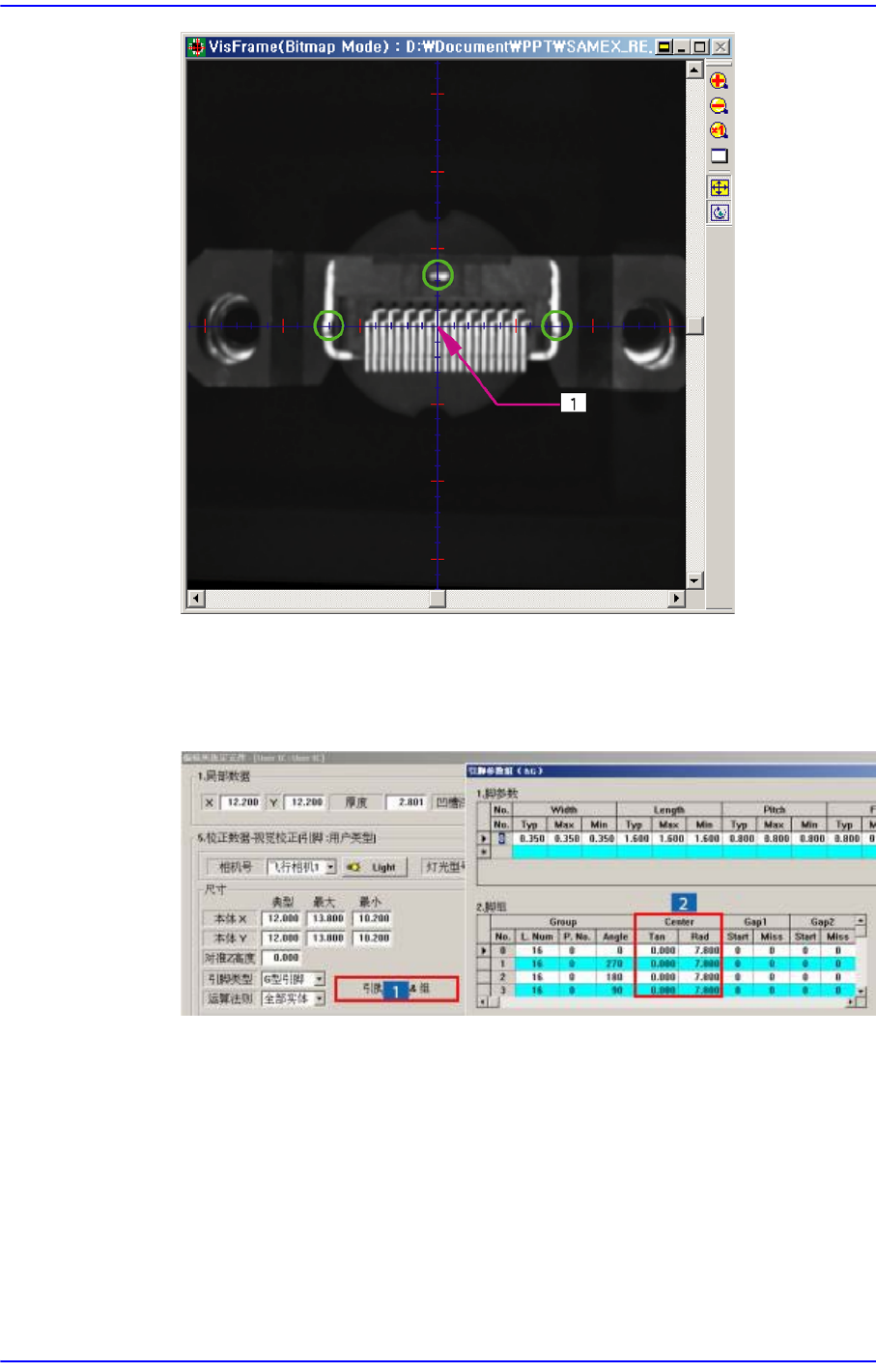

如下图利用示教框，把贴装好的head移动到Fix Camera中心。
移动gantry（吊机架）使插入部件的Pin 位置处于SMVision 窗的十字线。请把
准确示教的位置设置为部件的中心。
7-70
Fast Flexible Placer SM481(L) Administrator’s Guide
1:
元件中心
请点击<Lead Parameter & Group>按钮变更Lead参数中Lead Center的Rad和
Tan 值。此时如下图使Lead 末端与部件上的亮区不要置于同一水平线上。
7-71
元件的登记
1: Lead(
引脚
)
末端
2:
亮区
贴装点示教
在Step 对话框中选择相应部件的Reference 点击<Move>按钮把Fiducial
Camera移动到相应位置。
PCB上适用于该元件的插孔不会全部显示在SMVision 窗口，因此利用操纵
(jog)功能如下图所示地把上边的插孔中心设定为贴装点的X 坐标。
利用操纵(jog)功能往Y轴方向移动基准相机而如下图所示地把插孔中心设定
