Fast Flexible Placer SM481(L) Administrator’s Guide

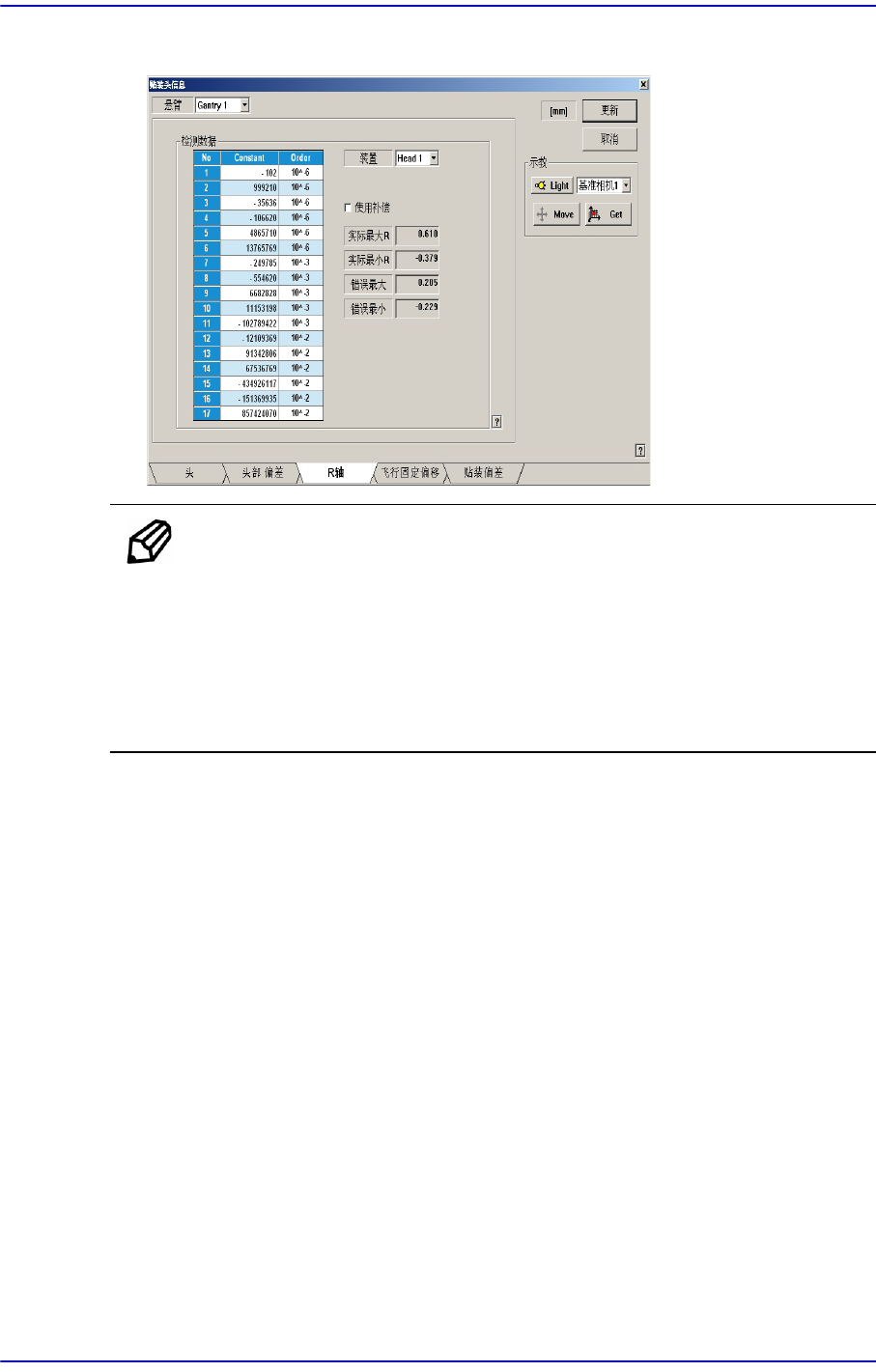

12. 结果值可在R Axis对话框中确认。
备 注 R-轴偏移的校正基准值如下。
Real Max(Min): 命令值与测定值之间的最大（最小）误差
Head1~Head10 : -0.500 ~ 0.500(deg)
Err Max(Min) : 测定值与补偿值之间的最大（最小）误差
Head1~Head10 : -0.200 ~ 0.200(deg)
14-71
Machine Calibration
14.3.8. Board Positon Calibration
示教Conveyor贴装领域的Stopper位置和Sensor 的X位置。
以下是对Board Position进行Calibration 的过程。
1. 用鼠标选择<Sensor X> 编辑箱，点击 <移动 >按扭，把示教相机移动到 Sensor X
位置。
2. 利用示教盒示教正确的位置。然后点击示教盒的‘Enter’ 按扭输入正确的Sensor
X坐标值
3. 用鼠标选择<Stopper X> 编辑箱，点击 < 移动> 按扭，把示教相机移动到Stopper
X位置。
4. <Stopper Toggle>按钮，先Up Stopper后再利用示教框 (Teaching Box)请准确示教
Stopper位置。
5. <Get> 按钮 再利用示教框 <Stopper X>的 板定位传感器 X坐标值。
6. 然后点击<Stopper Toggle>按钮Down Stopper。
14-72
Fast Flexible Placer SM481(L) Administrator’s Guide
7. 单击< Update>按钮, 即可保存内容。
[SM481L设备必须另外实行的校准作业]
使用长1500mm、宽 460mm的双阶段装载式长输送机选项时，需要增加 Station 3的
校准作业(PCB在输送机从右到左地移动时请增加 Station 1的校准作业)。
1. 把PCB 搬入Station 3领域后如下图所示地把Steel尺对齐到PCB的末端。
2. 利用鼠标指针选择Station 2的<Stopper X>编辑框后单击 <Move>按钮，把该
Fiducial Camera移动到Station 2 的Stopper X位置。
