15-38 Fast Flexible Placer SM481( L) Administrator’s Guide 可以打开或关闭安装在头部模 块的 Mirror 。 关闭 Mirror 时， 可以通过视觉 检查吸 嘴尖头。 < 轮廓 / 真实显示 > 按钮 通过 ’V ision’ 窗口 显示的影象显示成实际肉眼可看到 的、 尚未适用 Threshold 的 影象 (Real Display) 或 MMI 识别的、 …
15-37
系统设置
15.5.5. <Nozzle> TAP对话框
针对检查吸嘴尖头污染与否时使用的飞行相机的参数进行设置。

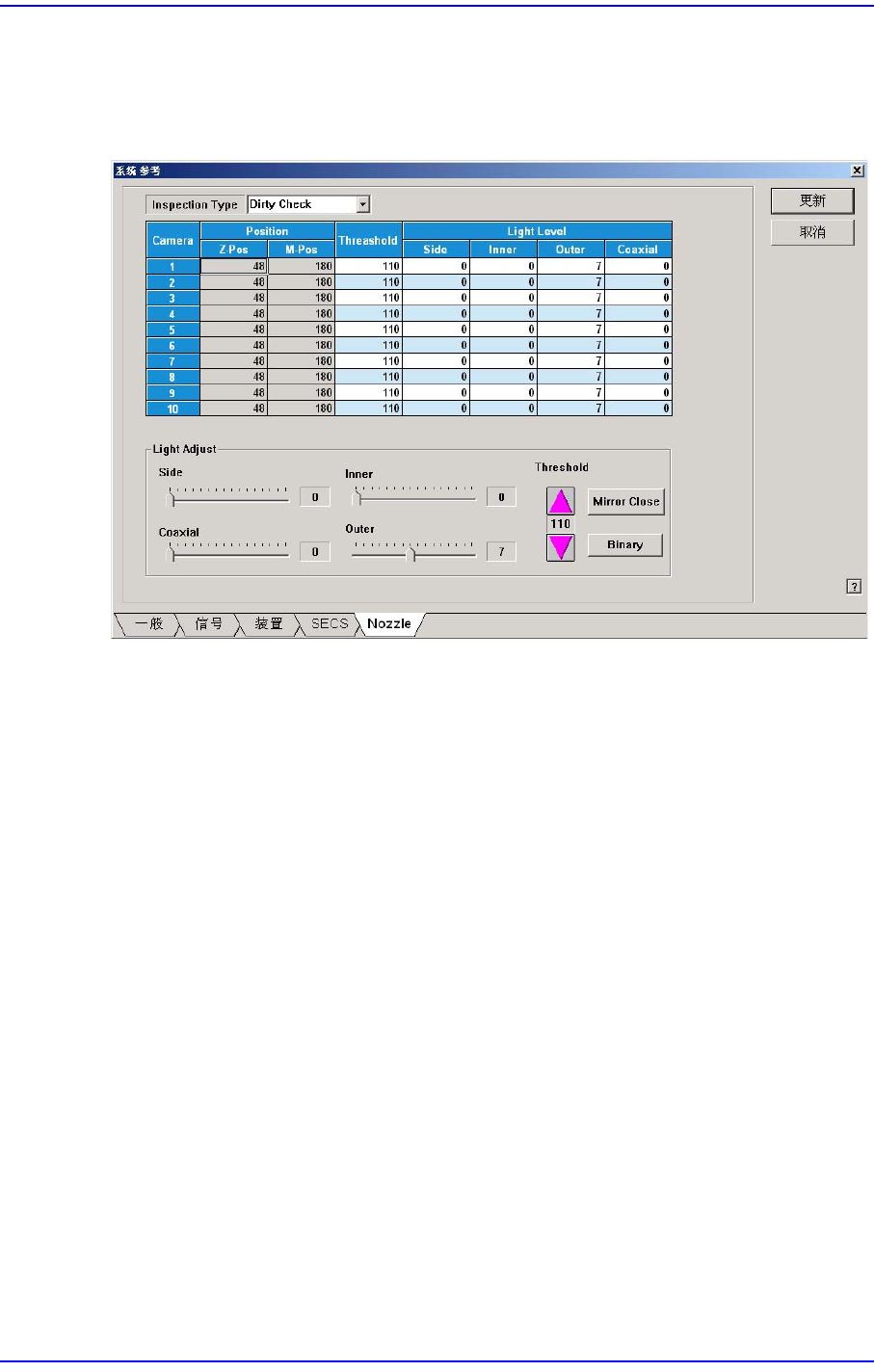

图
15.20 “Nozzle” TAP
对话框
<Inspection Type> 组合框
Dirty Check
检查吸嘴尖头污染与否时选择。
Tip Check
本设备中无法使用。
Holder Check
本设备中无法使用。
<Position> 领域
Z-Pos
显示PCB的上表面到吸嘴尖头末端为止的Z轴高度。
M-Pos
显示飞行相机用Mirror旋转的角度。
<Threshold> 列
针对识别吸嘴尖头污染程度的视觉的Threshold进行设置。
<Light Level / Light Adjust> 滑条
设置飞行相机的照明。
<Mirror Open / Mirror Close> 按钮
15-38
Fast Flexible Placer SM481(L) Administrator’s Guide
可以打开或关闭安装在头部模块的Mirror。关闭Mirror时，可以通过视觉检查吸
嘴尖头。
< 轮廓/ 真实显示> 按钮
通过’Vision’窗口显示的影象显示成实际肉眼可看到的、尚未适用 Threshold的
影象(Real Display) 或 MMI识别的、 适用Threshold 的影象(Binary)。
15-39
系统设置
15.6. 装置（Device） [F11]
管理有关带式, 杆式, 吸嘴的数据。
15.6.1. Tape Feeder
以下画面是在目录框中选择 “Tape”时。 设定有关管带式喂料器的数据。
图
15.21 “
系统设定
:
标准装置
-
带式
”
对话框
目录箱
选择将要设定的装置。 以上画面画面为在装置目录选择” 带式” 的情况。设定有
关带式喂料器的数据。
<预设推料次数> 组合框
选择为了前进带式喂料器需要几次推料动作的选项。
<定时> 领域
<开的时间 > 编辑框
它是开启带式喂料器的开关的时间。
<推料时间 > 编辑框
它是输送带式喂料器的时间。
<Normal Feeding Time> 编辑框
可以设定带式供料器供应一次元件时通常花费的时间。
<Real Transfer Time> 编辑框
可以设定卷轴为了从带式供料器接受元件而移动时所花费的时间。
<获得偏移量> 编辑框
