4-17 Tools 简化操作 (shortcut) 菜单 镜子 表示从飞行相机用 Mirror 旋转轴的 home 位置旋转的当前角 度。 < 从 原点感应器 > 选择框 用于确认磁头的吸嘴末端从 Z 轴 home sensor 位置 下降多少。 < 关闭 > 按钮 关闭位置对话框后， 终止 < 当前位置 > 命令 。
4-16
Fast Flexible Placer SM481(L) Administrator’s Guide
表示尚未选择<从原点感应器>选择框时，从 PCB顶面到磁头4吸嘴末端的
高度。
Head 4/Axis R
表示从磁头4的Theta轴home位置旋转的当前角度。
Head 5/Axis Z
表示尚未选择<从原点感应器>选择框时，从 PCB顶面到磁头5吸嘴末端的
高度。
Head 5/Axis R
表示从磁头5的Theta轴home位置旋转的当前角度。
Head 6/Axis Z
表示尚未选择<从原点感应器>选择框时，从 PCB顶面到磁头6吸嘴末端的
高度。
Head 6/Axis R
表示从磁头6的Theta轴home位置旋转的当前角度。
Head 7/Axis Z
表示尚未选择<从原点感应器>选择框时，从 PCB顶面到磁头7吸嘴末端的
高度。
Head 7/Axis R
表示从磁头7的Theta轴home位置旋转的当前角度。
Head 8/Axis Z
表示尚未选择<从原点感应器>选择框时，从 PCB顶面到磁头8吸嘴末端的
高度。
Head 8/Axis R
表示从磁头8的
Theta轴home位置旋转的当前角度。
Head 9/Axis Z
表示尚未选择<从原点感应器>选择框时，从 PCB顶面到磁头9吸嘴末端的
高度。
Head 9/Axis R
表示从磁头9的Theta轴home位置旋转的当前角度。
Head 10/Axis Z
表示尚未选择<从原点感应器>选择框时，从 PCB顶面到磁头10吸嘴末端的
高度。
Head 10/Axis R
表示从磁头10的Theta 轴home位置旋转的当前角度。
4-17
Tools
简化操作
(shortcut)
菜单
镜子
表示从飞行相机用 Mirror旋转轴的home 位置旋转的当前角度。
<从原点感应器> 选择框
用于确认磁头的吸嘴末端从 Z轴home sensor位置下降多少。
<关闭> 按钮
关闭位置对话框后，终止<当前位置>命令。
4-18
Fast Flexible Placer SM481(L) Administrator’s Guide
4.7. Manual Tool
为了以下的手工操作执行此菜单，此菜单以服务人员权限执行。
手工运行设备的各轴马达，为了获取相应轴的坐标时执行
检查照相机状态或捕捉VISION形象时执行
检查照相机照明或检查Head动作。
4.7.1. 轴移动对话框
运行各轴对应的电动机，移动所选对象的位置或获取该对象的当前坐标时使用。

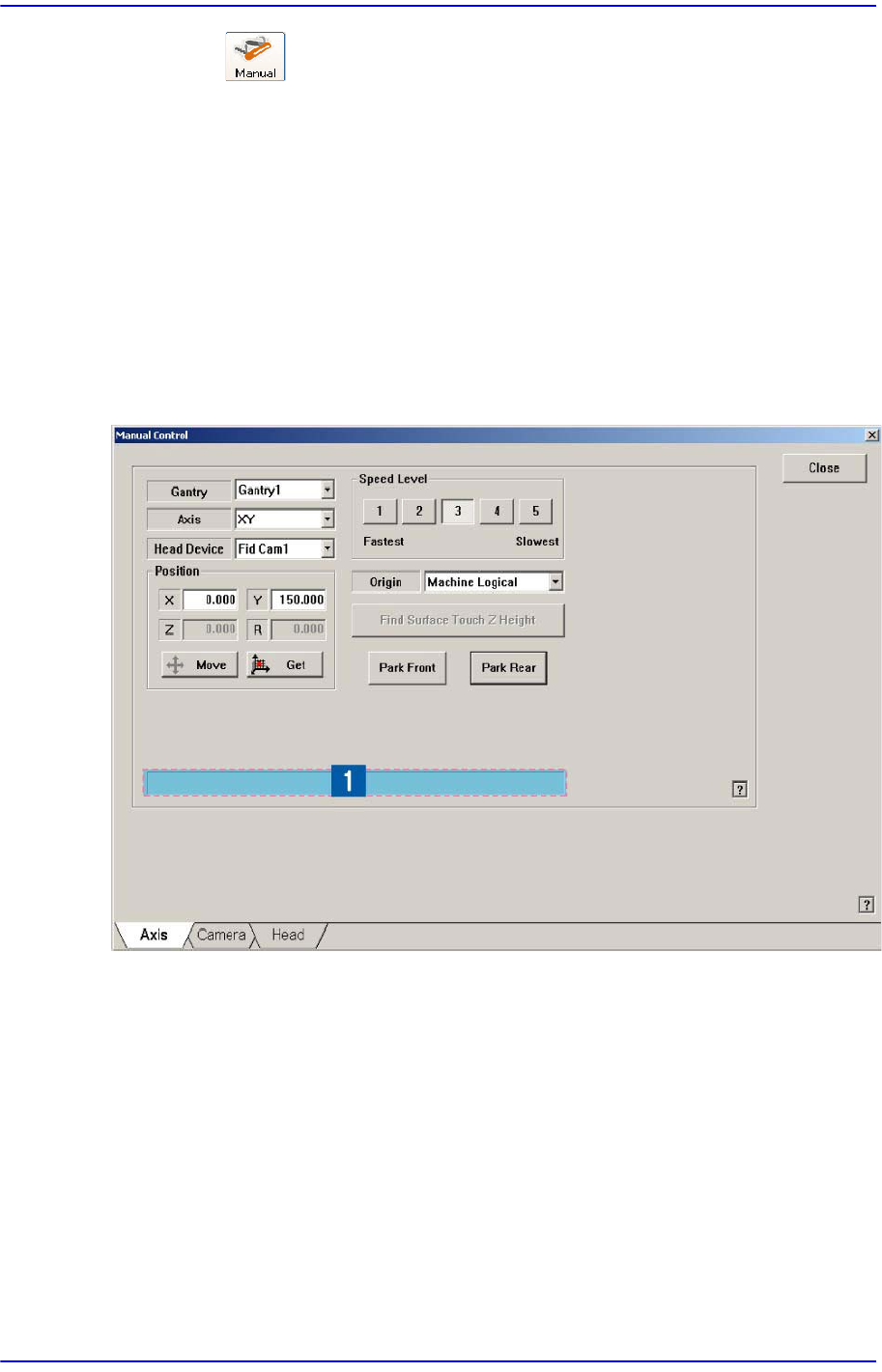

图
4.7 “
手动工具
–
轴
”
对话框
1:
状态表示领域
<臂> 组合框
显示要手动运行的Gantry。
<轴>组合框
选择需要操作的驱动轴。可选择的驱动轴如下。
XY: 选择X及Y 轴的驱动电动机。
Z: 指定Head 的 Z驱动轴。
R: 指定Head的R驱动轴。
镜子: 指定飞行照相机用反射镜（镜子）驱动轴。
