14-10 Fast Flexible Placer SM481( L) Administrator’s Guide 利用飞行相机检查吸嘴是否存 在时， 照明 是决定 T est Box 区域像素 (Pixel) 的 Binary 值时最重要的因素 。 因此， 在利用飞行相机检查贴 片头上是否存在吸嘴时， 需要设置一个可以判 断 照明条件是否异常的区域。 该区域以矩形 Box 的形式显示在 SMV is ion 屏幕上。  Offse…

100%1 / 556
14-9
Machine Calibration

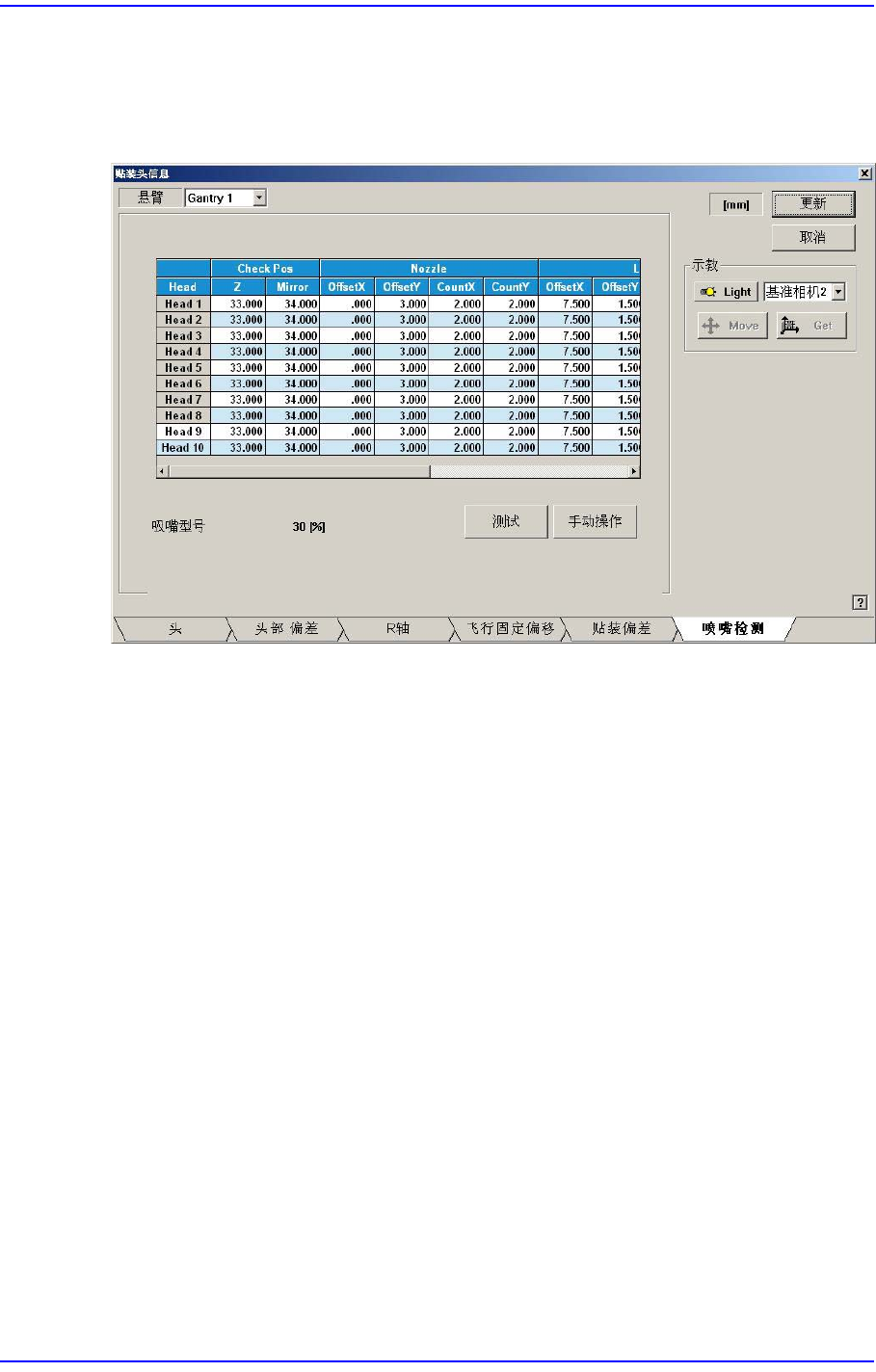

14.1.6. <喷嘴检测 > TAP对话框
可以利用飞行相机检查贴片头是否安装了Nozzle。
图
14.6 “Sys. Setup: Head Information”
对话框的
“
喷嘴检测
” TAP
对话框
Check Pos
Z
表
示检查是否存在吸嘴时该贴片头的 Z轴高度，以PCB上面到贴片头的心轴
(Spindle)尾端的距离表示。
Mirror
表
示检查是否存在吸嘴时MirroR轴的位置，以角度表示。
Nozzle
为了检查吸嘴是否存在，比较吸嘴存在及不存在时的特定区域的像素Binary值
后加以判断。
这时，该特定区域称为Test区域，它以矩形Box的形式显示在 SMVision’窗口 屏
幕上。
Offset X / Offset Y
以Vision 屏幕的十字线中心为基准，如以Right-Down 坐标系表示到该矩形
Box(即Test Box)中心位置的距离时，X 轴方向的距离称为Offset X，Y 轴方
向的距离称为Offset Y。
Count X / Count Y
Test Box 的X 轴方向大小称为Count X，Y 轴方向大小称为Count Y。
Light
14-10
Fast Flexible Placer SM481(L) Administrator’s Guide
利用飞行相机检查吸嘴是否存在时，照明是决定Test Box区域像素(Pixel)的
Binary值时最重要的因素。
因此，在利用飞行相机检查贴片头上是否存在吸嘴时，需要设置一个可以判断
照明条件是否异常的区域。
该区域以矩形Box的形式显示在SMVision屏幕上。
Offset X / Offset Y
以Vision 屏幕的十字线中心为基准，如以Right-Down坐标系表示到该矩形
Box(即 Test Box) 中心位置的距离时，X轴方向的距离称为Offset X，Y 轴方
向的距离称为Offset Y。
Count X / Count Y
Test Box的X轴方向的大小称为Count X，Y轴方向的大小称为Count Y。
备注 利用鼠标指针单击Offset / Count壳，才能激活<测试> 按钮。

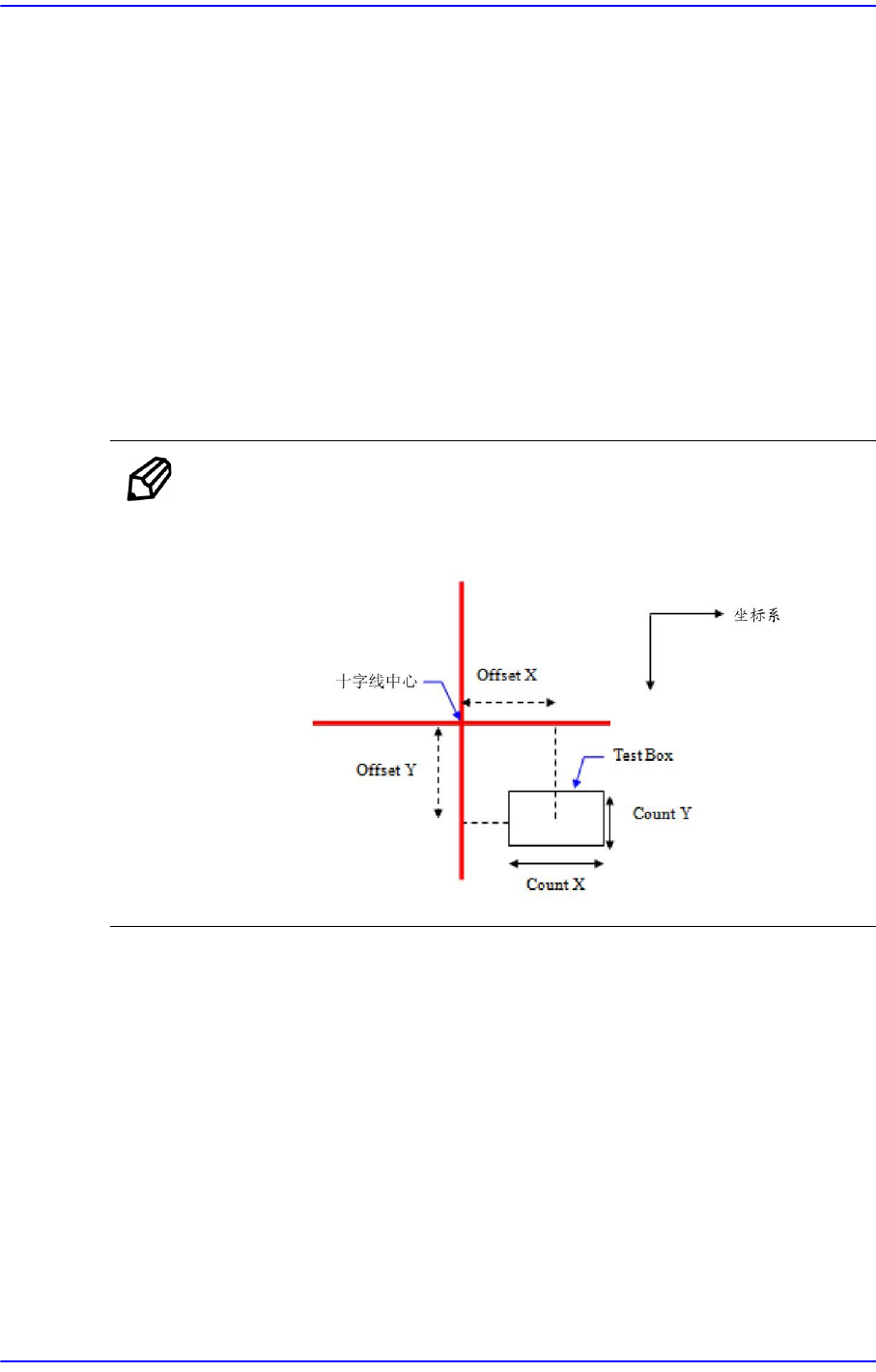

以Vision 屏幕的十字线中心为基准，出现如下图的坐标系。
<测试> 按钮
针对利用飞行相机设置的一定区域(Test Box) 测试Pixel的Binary 值，并设置吸嘴
识别条件及照明条件。
如果用来检查吸嘴是否存在的区域中Pixel的Binary值为30%以下时，可以判断
吸嘴已被安装到贴片头上，如果超过该值，则判断贴片头上班没有安装吸嘴。如
果实际存在吸嘴，应取 ‘0’ 附近的值，不存在吸嘴，应取 “100’ 附近的值。
14-11
Machine Calibration

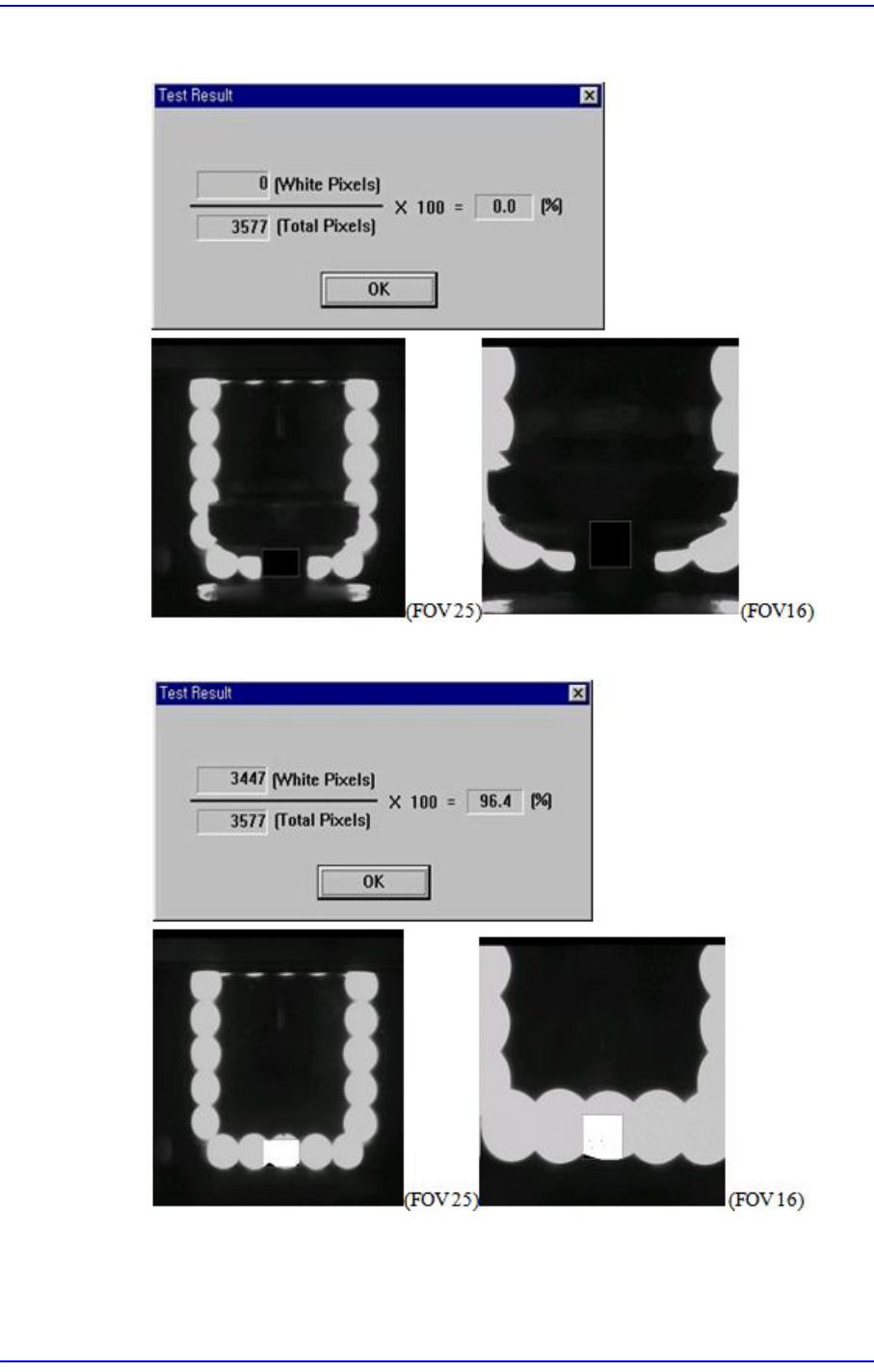

<贴片头上安装了吸嘴时>
<贴片头上没有安装吸嘴时>
