8-29
供应装置的设置
<Pick>键
针对当前“供料器底座(Feeder Base)” 对话窗口上选择的带式供料器(Tape
Feeder)进行元器件吸附动作。此时，需要事先选择装置(Device)(进行吸附动作

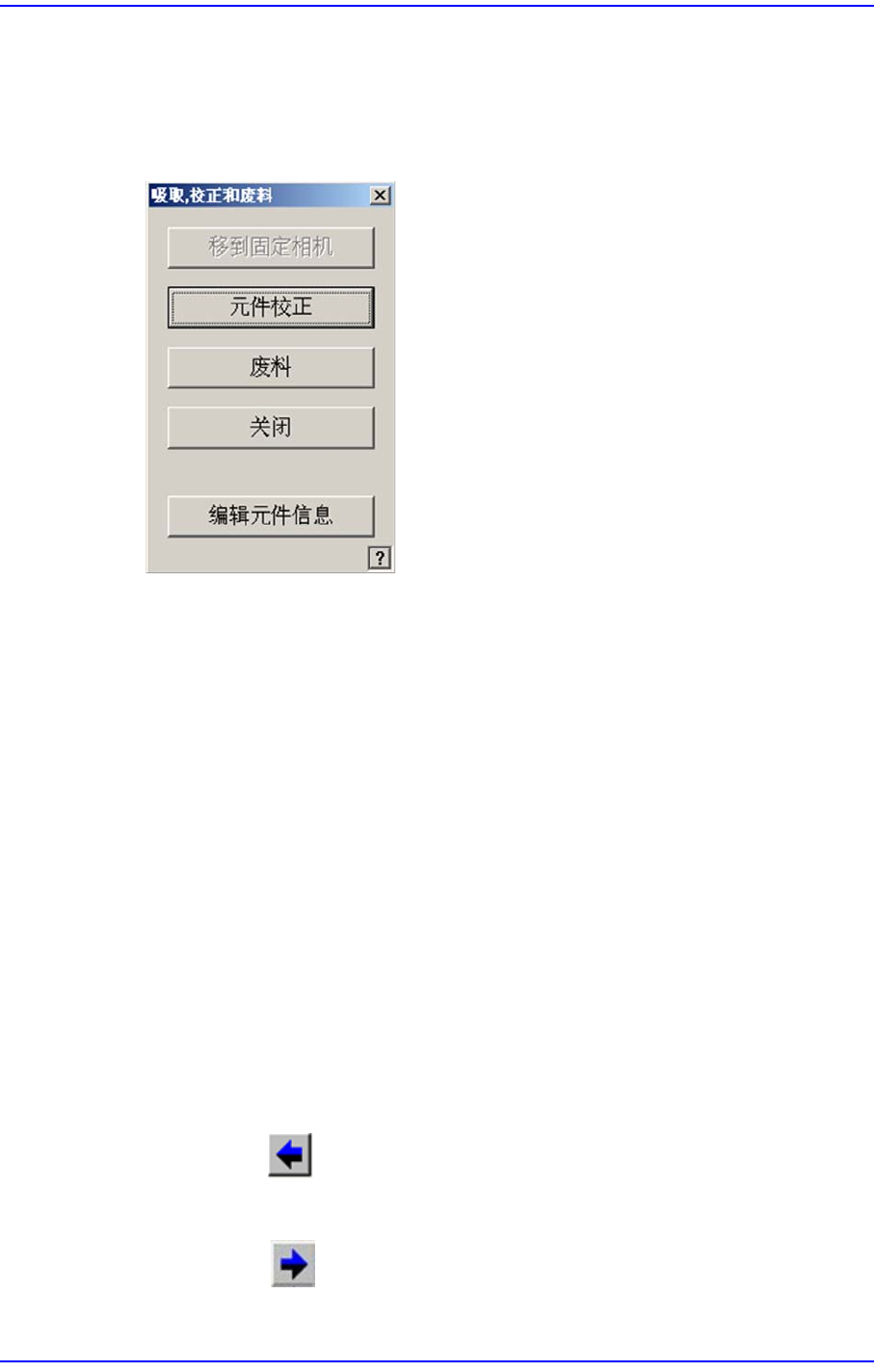

的贴片头)。吸附成功后将出现下列对话窗口。
<移到固定相机> 按钮
用视角 照相机排列该部品时，只有在进行排列的摄象机为固定照相机时此
功能处于活性化状态。单击此按钮时，把头部装置向固定照相机的位置移
动。
<元件校正 > 按钮
进行对该部品的排列。
<废料> 按钮
把部品堆存到指定的废料盒。
<关闭> 按钮
关闭对话框。
<提供开关阀> 按钮
Shuttle Tray Feeder 时，Shuttle从Tray Feeder传受部件，移动到 Pick Up 。
<盘子移动> 按钮
把已选择的装置移向在<当前IC位置> 设定的Pocket编号。
<Move Prev> 按钮
把已选择的装置移向在<当前IC位置> 设定的Pocket编号以前的Pocket。
<Move Next> 按钮
8-30
Fast Flexible Placer SM481(L) Administrator’s Guide
把已选择的装置移向在<当前IC位置 >设定的Pocket编号以后的 Pocket。
<当前IC位置> 领域
<X>: 设定将要进行吸着或移动的多盘式的X 轴方向的Pocket 编号。
<Y>: 设定将要进行吸着或移动的多盘式的Y 轴方向的Pocket 编号。
<安装到喂料器基座> 领域
把盘式安装在喂料器基座时，设定喂料器基座单位和 Slot的编号。
<喂料器基座>
显示装有该盘式的喂料器基座。所表示的编号如下。
0: 没有装在任何喂料器基座的情况。
1: 安装在1号喂料器基座(前面喂料器座) 的情况。
2: 安装在2号喂料器基座(后面喂料器座) 的情况。
<站号>
表示装有该盘式的喂料器基座的 Slot编号。所表示的编号如下。
0: 没有装在任何Slot的情况。
1 - 52: 安装在1-52号Slot的情况。

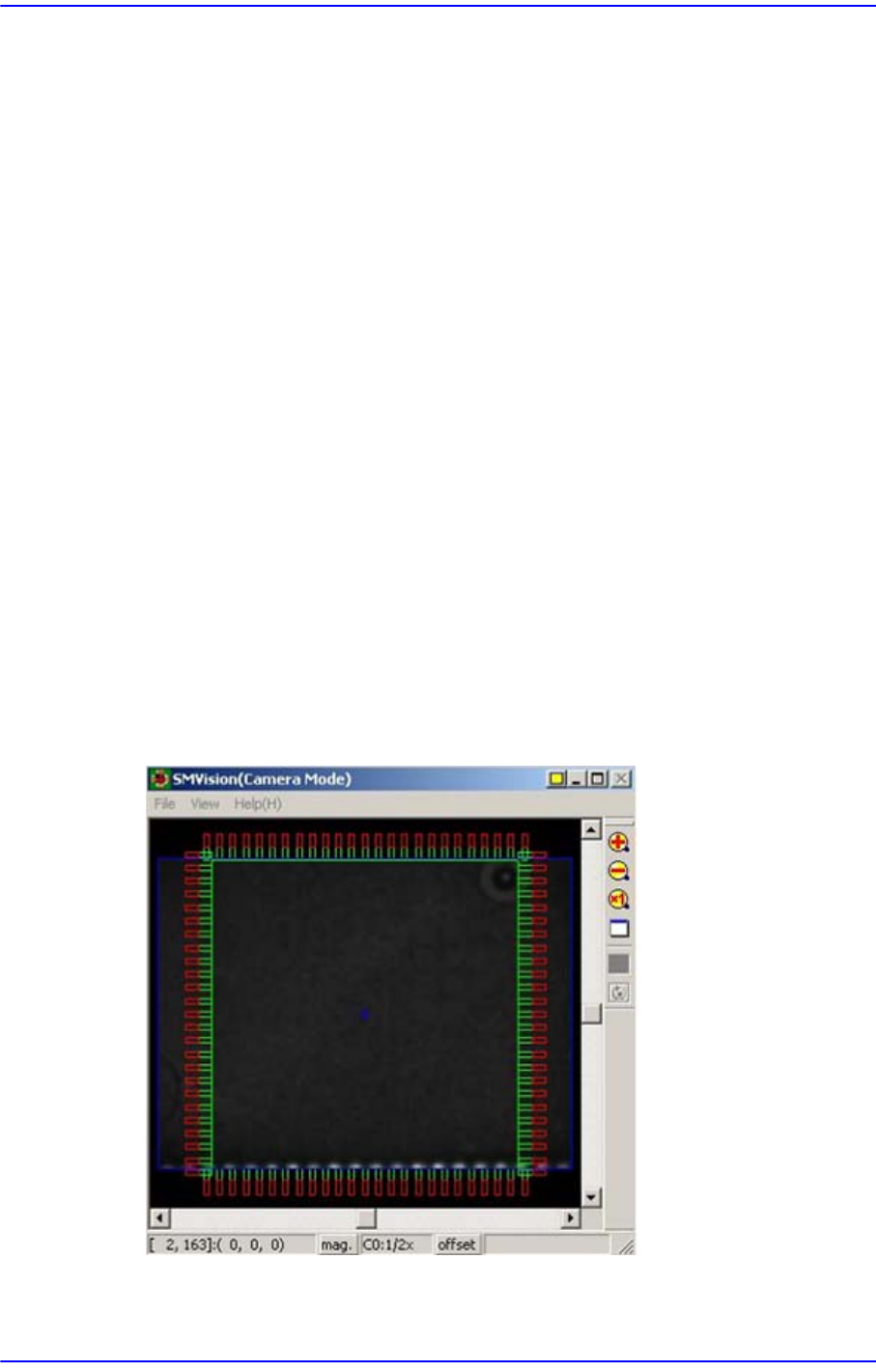

<Part Outline> 选择框
如果选择此选择框，为确认吸附位置把Fiducial Camera 移动到相应喂料器位置，
则在SMVision窗口显示考虑到相应部件Pick-up角度的out line形象。
9-1
Step Programming
第9章. Step Programming
‘贴装步骤’子菜单编辑有关PCB贴装点的位置，部品的基准点标记，要贴装的部
品，供应部品的喂料器，吸着部品的吸嘴等的数据的功能。

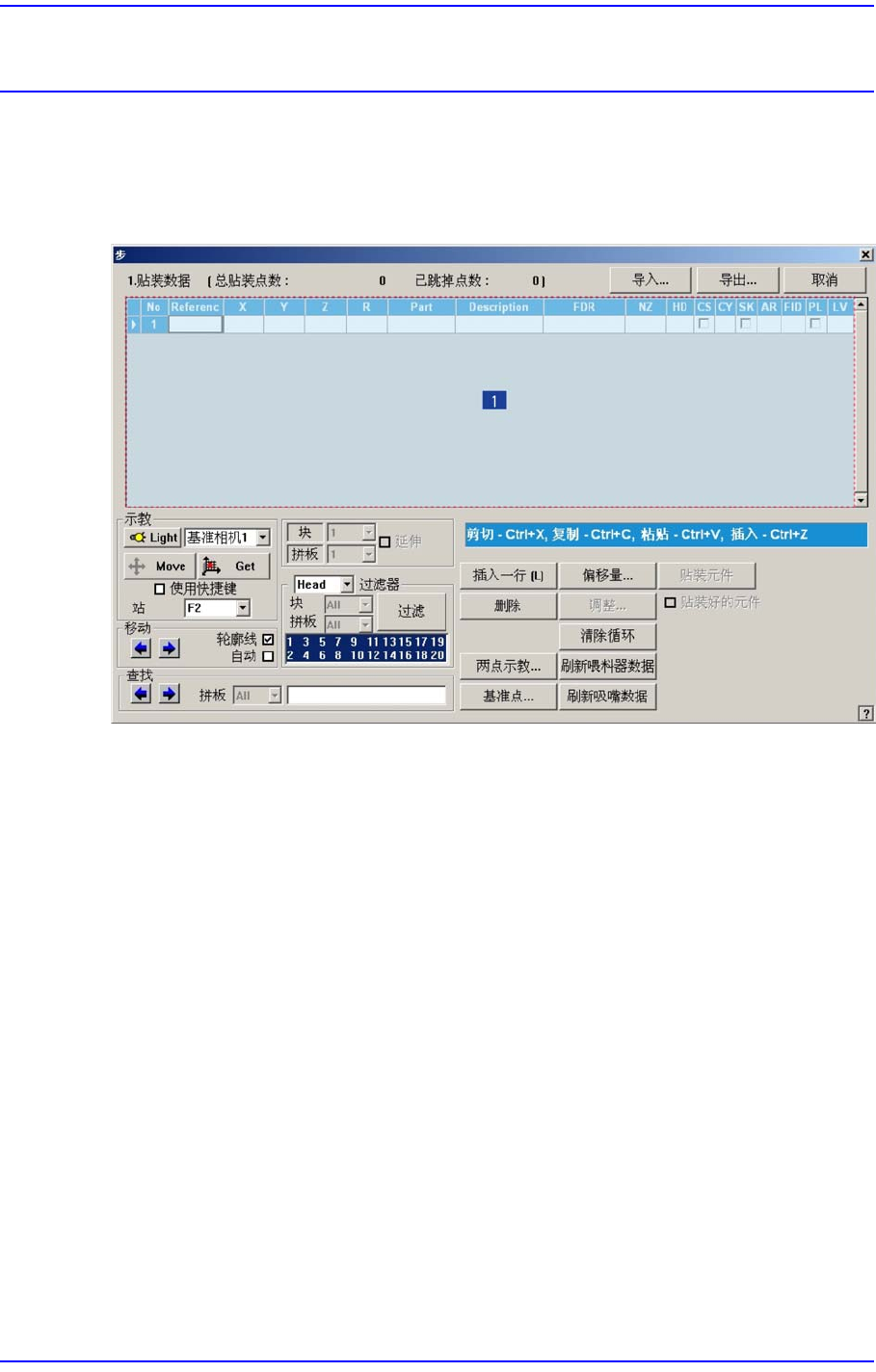

图
9.1 “
步
”
对话框
1: Grid
领域
<1. 贴装数据> 领域
设定有关贴装的编辑信息。
<No> 列
是Step 序号意味着贴装点的顺序。
<Reference> 列
设定贴装点的参考名称。一般输入PCB上的R1, R2, C1, C2 的值数。(最多 8
个字)
<X> 列
设定贴装点的X轴方向的位置。
<Y> 列
设定贴装点的Y轴方向的位置。
<Z> 列
设定贴装点的Z轴方向的位置。
