10-1
Optimization
第10章. Optimization
优化 能够自动生成一种软件，这种软件通过对带式喂料器，吸嘴， ANC等配置位置
和作业顺序的优化来最大化提高生产效率。达到最大化生产效率的方法如下：
Gantry之间配平
使吸嘴更换次数最小化
喂料器的同时吸取次数最大化
配置喂料器时尽可能使 XY臂的移动时间达到最小化
决定最合适的贴装作业顺序
为了达到以上目的，优化 考虑到各种作业条件并执行最佳的 运算法则。这一章对执
行 优化 所必需的各种设定画面的结构和设置方法进行了详细说明。
10.1. 优化
根据照明用PCB的特性按照LED的等级(Rank)自动地为贴装点配置供料器。

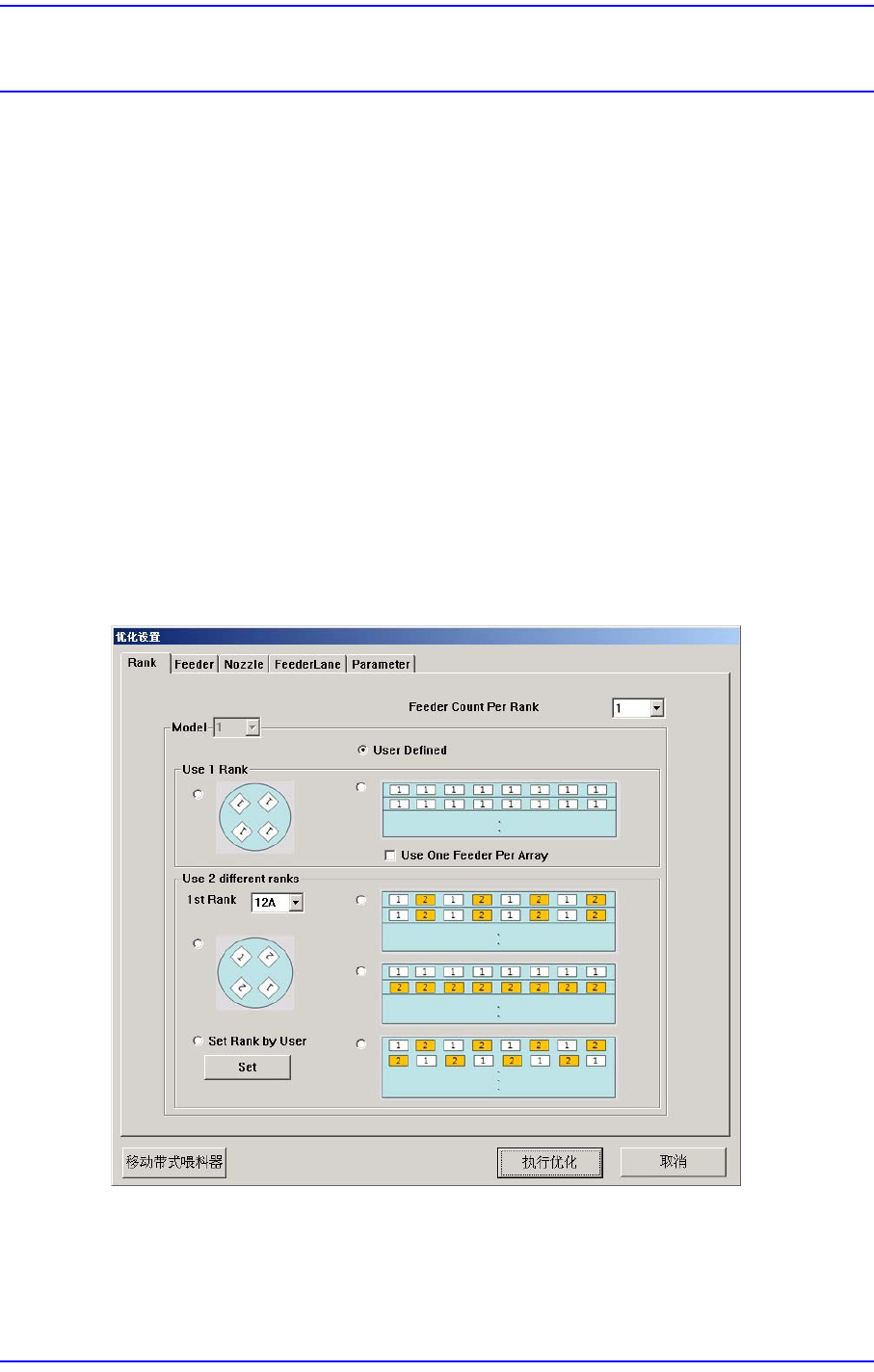

图
10.1 “
优化设置
: Rank” Tab
对话框
该对话窗口允许使用者根据 LED照明用PCB的特性选择作业类型而优化供料器配
置。
一般来说，如果需要对LED照明用PCB按照各等级(Rank)设定供料器，应该由使用
者在一个阵列(Array)内以手动方式直接为各贴装点指定供料器。
10-2
Fast Flexible Placer SM481(L) Administrator’s Guide
但是，使用者在该对话窗口选择了适合的作业类型后，就不必直接对众多的贴装点
配置供料器。
各模式可以各自设定等级(Rank)选项。
<Use 1 Rank> 领域
该作业方式利用同一等级(Rank)的LED 进行PCB作业。
如果是利用圆形照明板对同一等级的LED进行作业则予以选择。
10-3
Optimization
如果是利用棒(Bar)型照明板对同一等级的LED进行作业则予以选择。
<Bar-Feeder Matching>检查框
如果棒(Bar)型照明板需要使用一个供料器对一个整体生产线的贴装点供应
元器件，则圈选该复选框。
<Use 2 Rank> 领域
该作业方式利用等级(Rank)相异的两种LED 进行PCB作业。
<1st Rank>组合框
如果利用圆形照明板对各同一等级以LED相对的方式进行作业，则圈选。
如果利用圆形照明板对各同一等级以LED相对的方式进行作业，则圈选。
如果利用棒(Bar)型照明板对一个生产线上不同等级(Rank)的LED交互作
业，则圈选。
如果利用棒(Bar)型照明板对各生产线的同一等级的LED进行作业，则圈
选。
<User Defined> 选项按钮
如果使用现有的设置选项对 LED照明用PCB以外的一般PCB进行作业，则圈选
该设置(setting)。
等级(Rank) 为3 种类以上或者使用者直接配置时，请选择该选项。
<Feeder Count Per Rank> 组合框
可以针对一个等级(Rank)配置的带式供料器数量进行设置。最多可以配置9 个供
料器。
