选择装在该Slot的Part。用鼠标单击<Part>列时显示组合框，组合框中有在
<1.2元件> 登记的部品当中通过 “带式”供应的部品清单。在这个部品清单
选择将要装的部品。下一个是在<Part>列的组合框选择部品的画面。
图
8.2 “
喂料器
:
在喂料器座选择元件时
”
画面
备注 把所选择的插槽的元件更改成其它元件时，把该插槽上设定的
Home Offset值初始化成0。
<Description> 列
请注意，槽显示已安装的组件描述。
<Type> 列
它表示装在该Slot的装置的形式。以下是表示装有各种装置的喂料器座中，
显示在<Type>列的内容的画面。
图
8.3 “
喂料器
:
喂料器座上装有各种装置的情况
”
画面
8-3
供应装置的设置
表示在<Type>列的内容中，对以下的内容作说明。
1半部份: 表示该Slot 被装在邻接的另外Slot上的一个装置占有的状态。
2半部份: 表示该Slot 被装在邻接的另外Slot上的两个装置占有的状态。
3充满: 表示该 Slot全被装在邻接的另外 Slot上的装置占有的状态。
<Rank>列
如果是LED元件，可以登记Rank后进行管理。需要先激活<Rank>列时，在“
系统设置” 菜单的“ 参考”子菜单选择“ 一般”选项卡对话窗口，然后圈选
<Use Rank Check> 复选框。
如果没有在“元器件登记” 对话窗口登记LED 元器件，<Rank>列不会显示该
元器件。

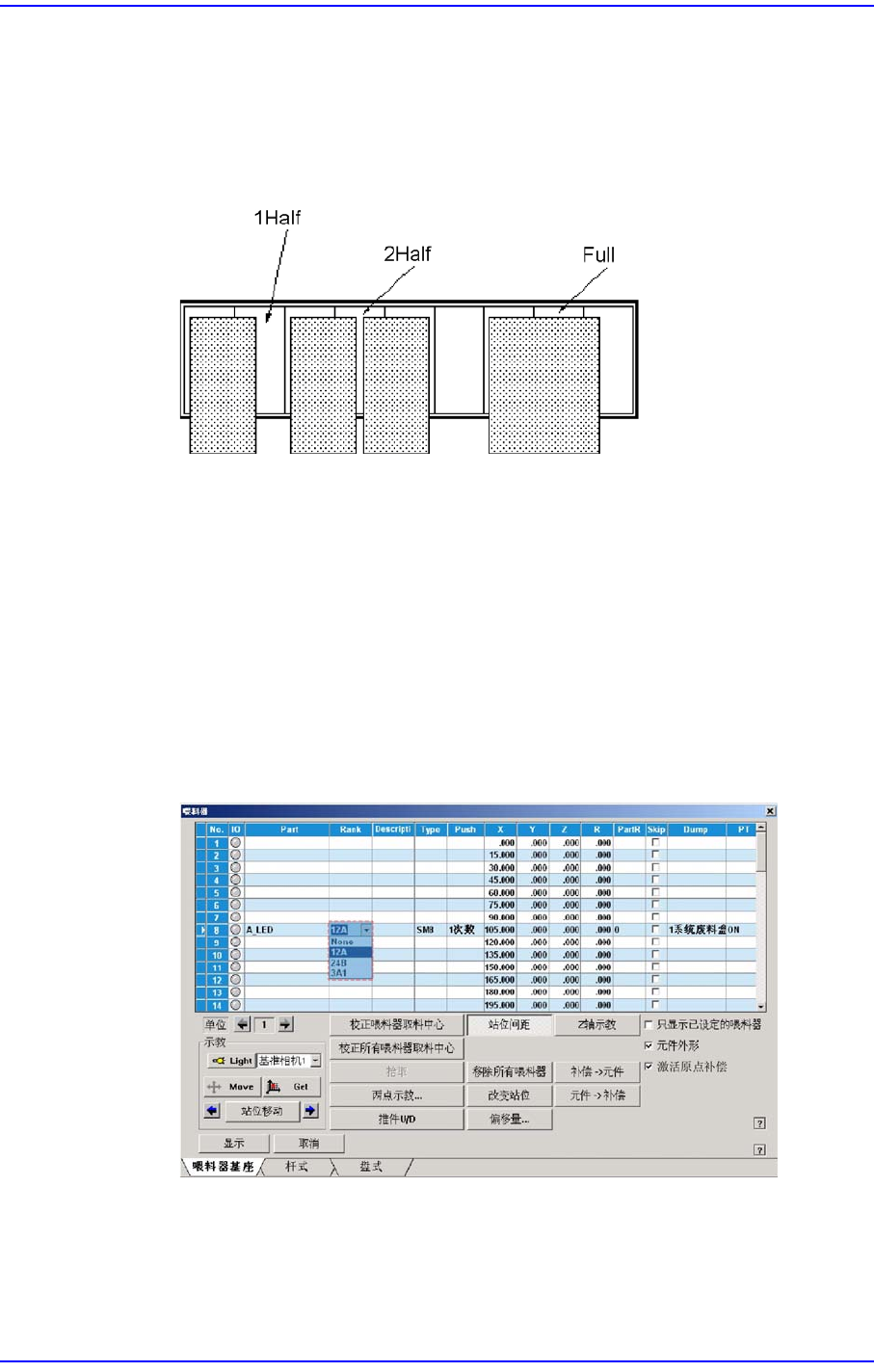

下面是在喂料器底座上选择了供应LED 元件的喂料器后在<Rank> 列选择
Rank的画面。
图
8.4
在
“
喂料器登记
”
对话窗口选择
<Rank>
列时的画面。

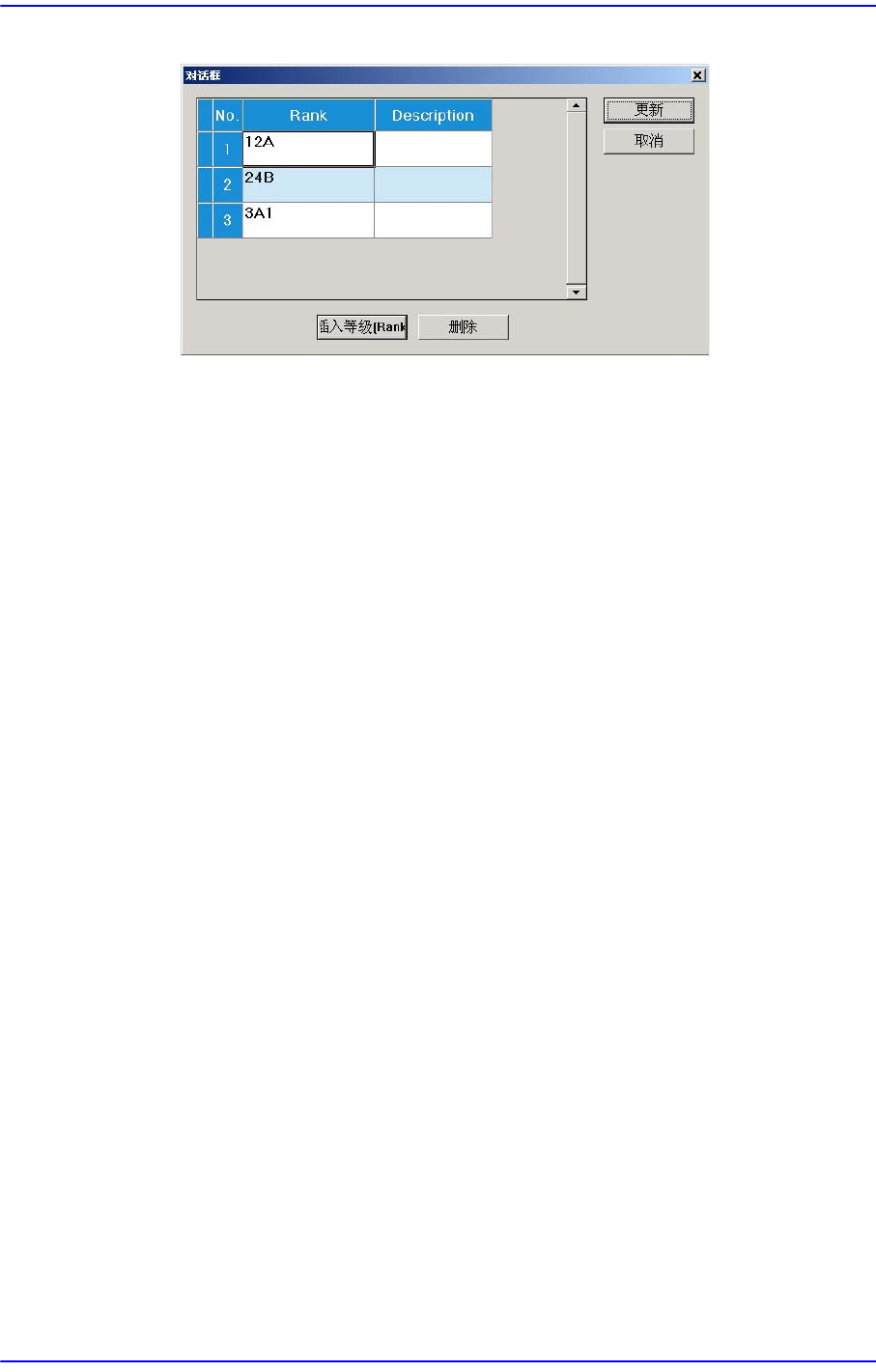

选择LED元件后单击 <Rank>组合框时，将如下图出现可以管理Rank的对话
窗口。
8-4
Fast Flexible Placer SM481(L) Administrator’s Guide
图
8.5 Rank
：
Rank
对话窗口
<Push> 列
该Slot上装有带式喂料器时， 选择部件的Tape 前进1Pitch所需要的汽缸动作
次数。
<X> 列
该Slot上装有带式喂料器时，设定吸着装在带式喂料器的部品的X 轴方向的
位置。
<Y> 列
该Slot上装有带式喂料器时，设定吸着装在带式喂料器的部品的Y 轴方向的
位置。
<Z> 列
该Slot上装有带式喂料器时，设定吸着装在带式喂料器的部品的Z 轴方向的
位置。
<R> 列
该Slot上装有带式喂料器时，设定吸着装在带式喂料器的部品的R 轴的位置
（Head的旋转角度）。
部件吸附前，头部旋转设定角度后进行部件吸附。
例如为吸附连接器使用特殊四角吸嘴时，吸嘴的长方向与部件的长方向一致
才能正常吸附部件。
但是如果吸嘴设置成垂直方向长、部件设置成横向长，很显然在吸附部件前
90度旋转吸嘴的角度进行吸附才能正常吸附相应部件。
此时，为设置吸附时的旋转角度而使用。
<PartR> 列
该Slot上装有带式喂料器时，设定装在带式喂料器的部品的贴装角度。
