7-80 Fast Flexible Placer SM481( L) Administrator’s Guide 7.1.8. LED 元件的登记 需要登记 LED 元件时 ， 在 “ 元件登记 ” 对话框 单击 < 新元件 > 键执行 “ 创建新元 件 / 编 辑选定的元件 ” 对话框。 图 7.31 “ 封装组 = LED” 时的对话框 对于 LE D 元件识别的 主要选项如下。
7-79
元件的登记
<Move> 按钮
用于手动吸附部件进行部件识别。 详细事项请参照 “7.1.1
共同
Align Data (7-15
页
)” 。
<测试> 按钮
使用设定的Align数据进行部件识别。 详细事项请参照 “7.1.1
共同
Align Data (7-
15
页
)” 。
<抓取图像> 按钮
阶段性变换部件形象照明值，保存形象，用户确认其中识别最好的形象照明值
进行保存，帮助指定最佳的照明值。 详细事项请参照 “7.1.1
共同
Align Data (7-
15
页
)” 。

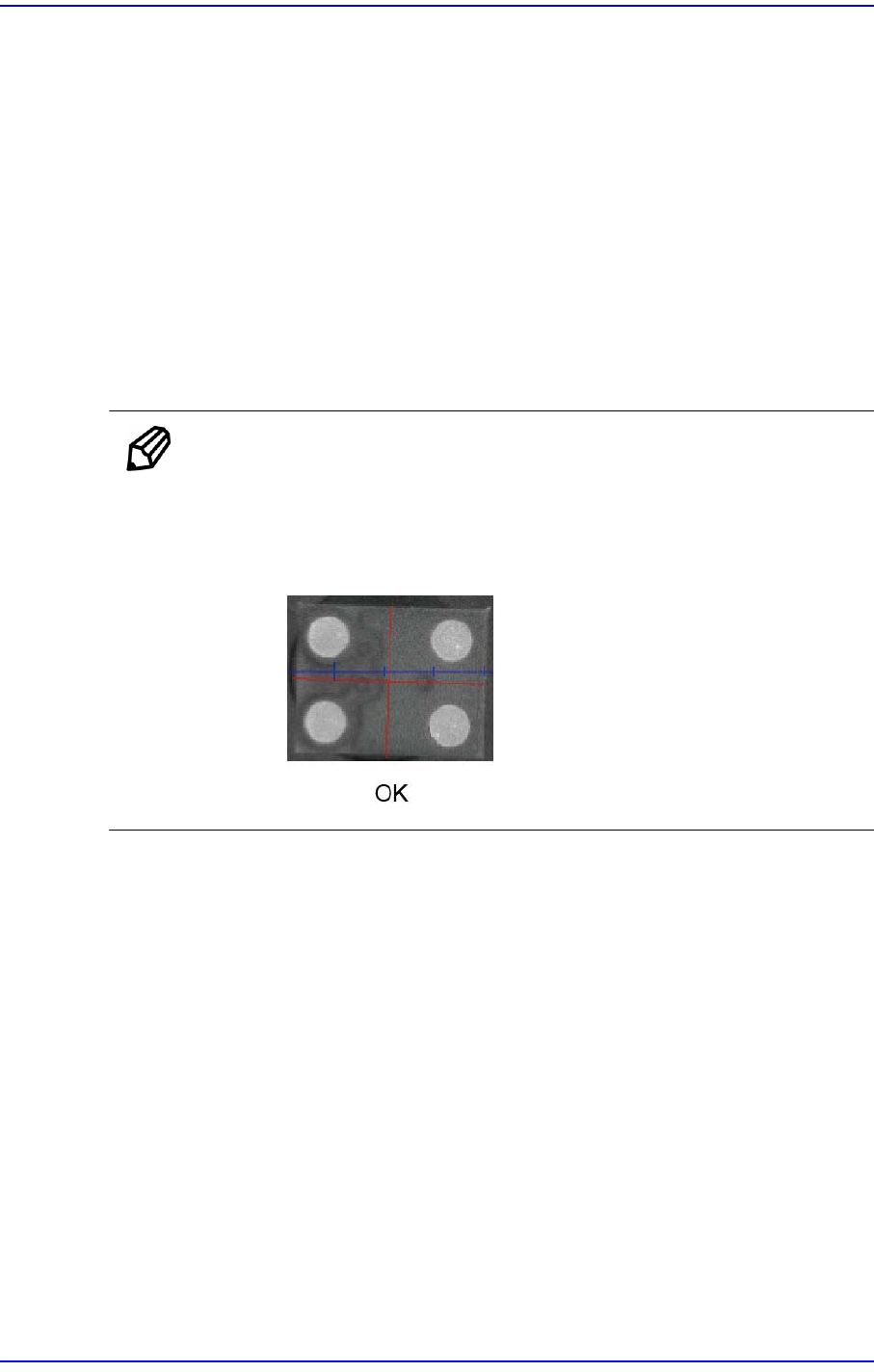

备 注 如下列图形所示，横向球数与纵向球数应该在5 个以下，如果是
无法明确对比出球的形状与 Body的元件，则登记为BGA并减少
“分数(score)”值后识别元件。
否则，所识别的图形的分数不足而导致视觉识别错误。
7-80
Fast Flexible Placer SM481(L) Administrator’s Guide
7.1.8. LED元件的登记

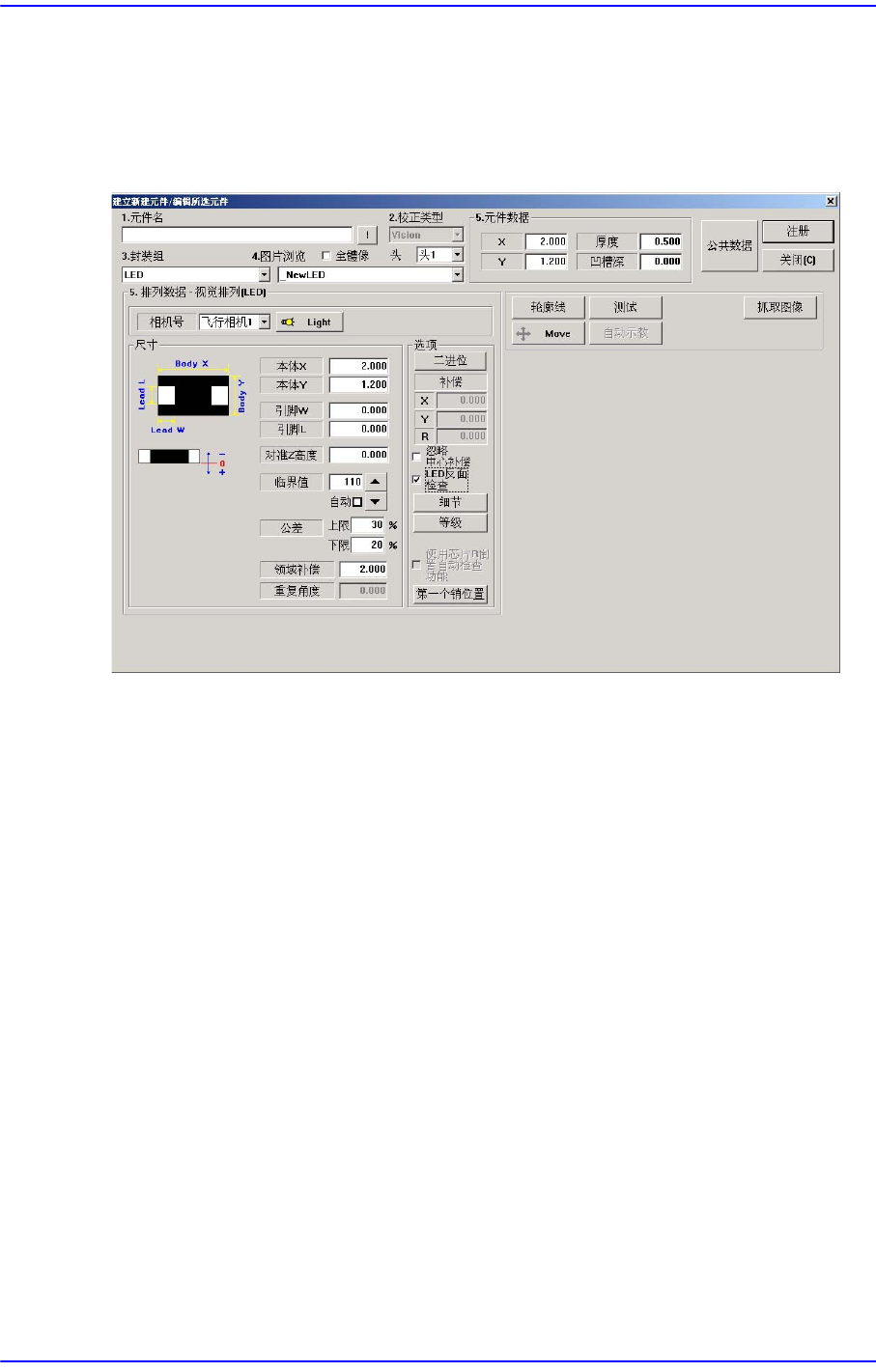

需要登记LED元件时，在“元件登记”对话框单击< 新元件> 键执行“创建新元件/编
辑选定的元件”对话框。
图
7.31 “
封装组
= LED”
时的对话框
对于LED元件识别的主要选项如下。
7-81
元件的登记
<LED反面检查> 校验框
为了使用检查LED的倒放功能时选择。只适用于Chip-R、Chip-C、Chip-circle、
Chip-tantal、Chip-aluminum、Melf 等。详细的事项参考 的“< 细节> 按钮”。
<细节> 按钮
执行“LED 颠倒功能确认” 详细事项设置对话框。圈选了<LED翻转检查功能>复
选框时，该键才会处于激活状态。

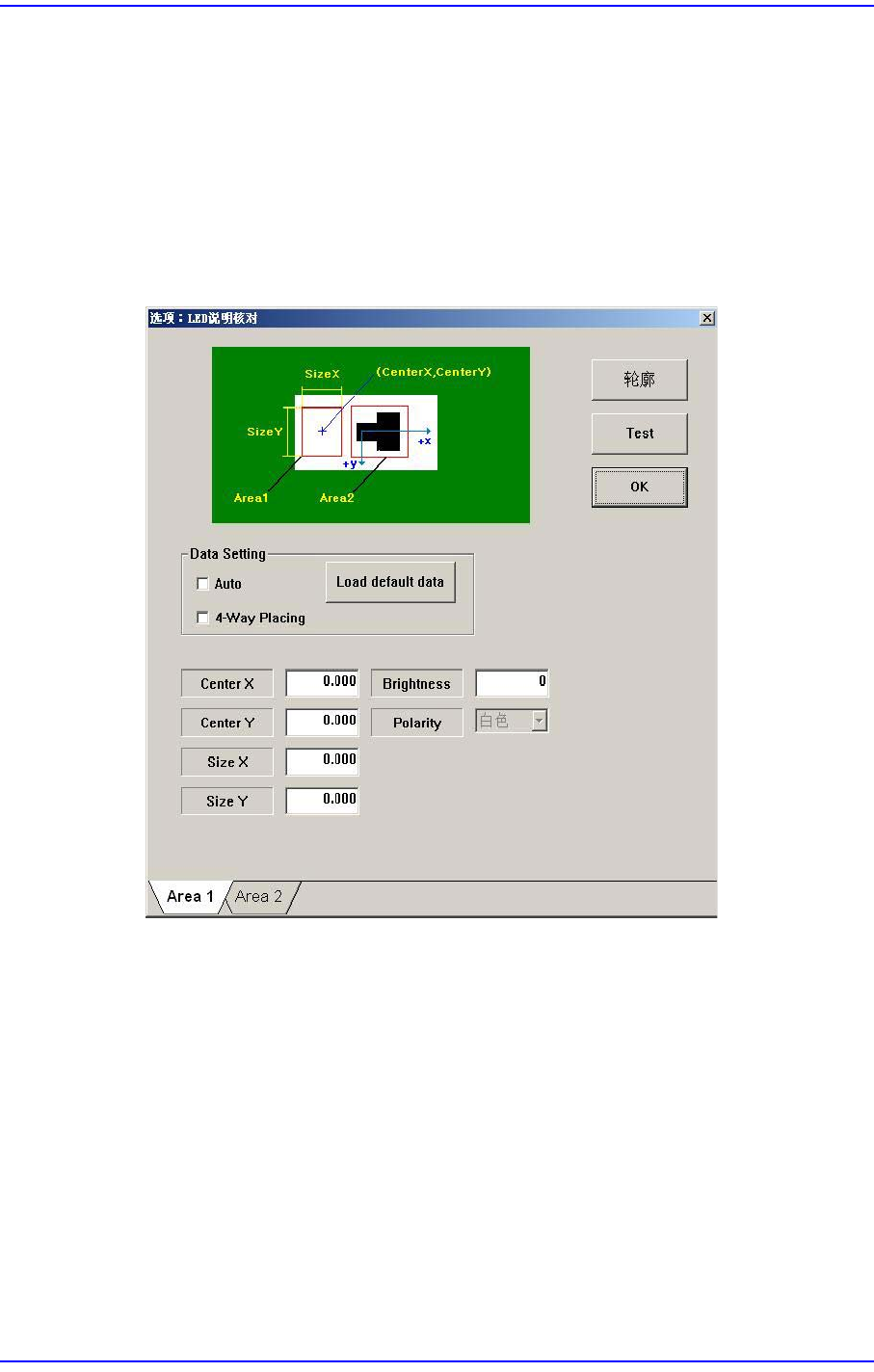

图
7.32 LED flip check
设置对话框
在“Area 1” 选项卡对话窗口设定LED 的White区域。
Center X
以元件的中间作为基准，相对于White区域的中心的X方向坐标。(参考对话
窗口的图形)
Center Y
以元件的中间作为基准，相对于White区域中心的Y方向坐标。( 参考对话窗
口的图形)
Size X
矩形区域的X方向尺寸(mm 单位)
Size Y
