7-88 Fast Flexible Placer SM481( L) Administrator’s Guide <Graphics Area> 领域 表示当前登记的 Ball 。 可通过 Graphics Area 执行下述作业。 Left Mouse Button Double Cli ck 在 Mouse 的 Cursor 位置生成新的 Ball 。 Ball Selection 按住 Mouse 的 L…
7-87
元件的登记
7.1.9. FLIP CHIP 部品的数据设定
设定有关FLIP CHIP 部品的排列数据。

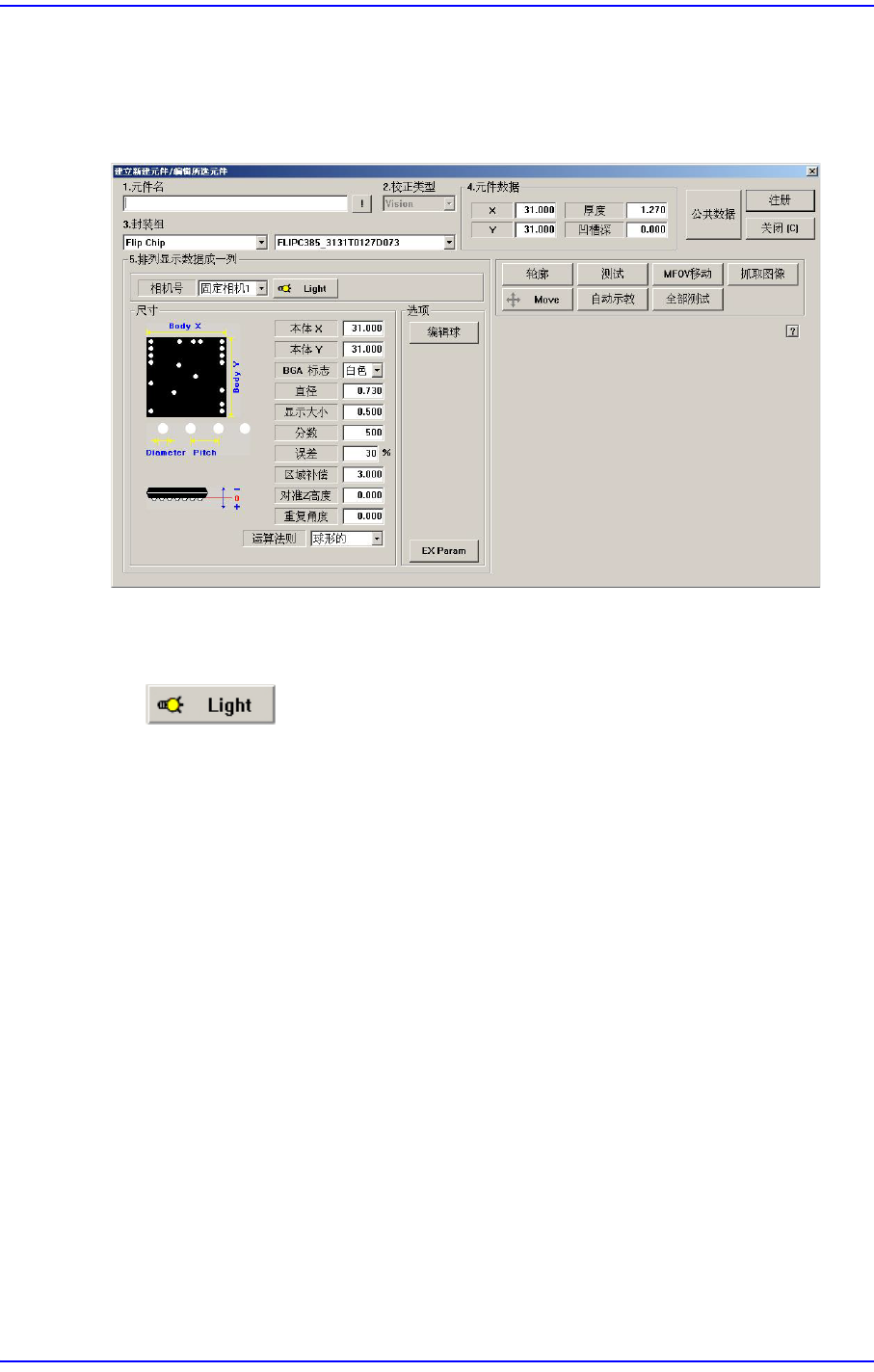

图
7.33 “
封装组
= Flip Chip”
时的对话框
<相机号> 组合框
选择识别部品的摄象机。 详细事项请参照 “7.1.1
共同
Align Data (7-15
页
)” 。
按钮
设定识别部品用摄象机的照明度。 详细事项请参照 “7.1.1
共同
Align Data (7-15
页
)”。
<尺寸> 领域
设定排列尺寸。 详细事项请参照 “7.1.7 BGA
部品的数据设定
“的 < 尺寸> 领域
”。
<选项> 领域
设定校正选项的数据。

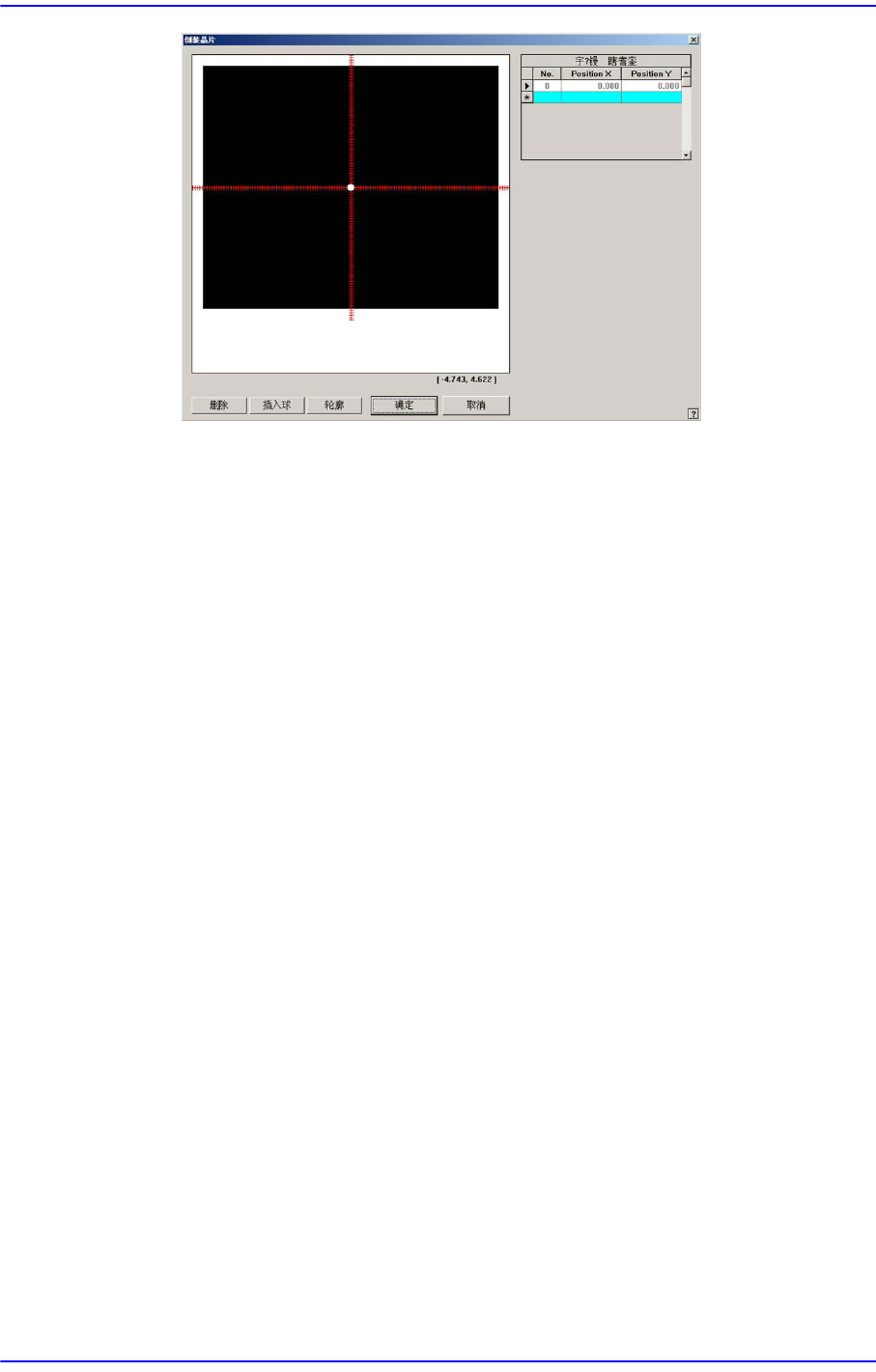

<编辑球 > 按钮
编辑各球的位置。
7-88
Fast Flexible Placer SM481(L) Administrator’s Guide
<Graphics Area> 领域
表示当前登记的 Ball。 可通过Graphics Area 执行下述作业。
Left Mouse Button Double Click
在Mouse 的Cursor位置生成新的 Ball。
Ball Selection
按住Mouse的Left Button状态下指定领域后再解除则选定所选领域
内的Ball。
(点击Delete Button则删除所选Ball。)
<Position Display>
位于Graphics Area 右侧下端，表示 Mouse Cursor位置。 (Unit: mm)
< 倒装晶片球位置> 领域
表示Ball 的位置，可直接修改。
<No.>
表示生成Ball 的一连序号。
<Position X>
表示Ball的Flip Chip Body内X方向位置。(Unit: mm)
<Position Y>
表示Ball的 Flip Chip Body内 Y方向位置。 (Unit: mm)
< 插入球> 按钮
添加新的Ball。 新生成 Ball的初始位置为 (0, 0)。
<删除> 按钮
删除在Graphics Area 中选择的
Ball 或Grid中选择的Ball。
7-89
元件的登记
<确定> 按钮
保存编辑内容，结束对话框。
<取消> 按钮
不保存编辑内容，结束对话框。
以外的项目请参照 “7.1.1 共同Align Data (7-15 页)”
<EX参数> 按钮
显示与识别有关的细部设定对话框。一般部件时无须设定。 详细事项请
参照 “7.1.1 共同Align Data (7-15 页)” 。
<Move> 按钮
用于手动吸附部件进行部件识别。 详细事项请参照 “7.1.1
共同
Align Data (7-15
页
)” 。
<测试> 按钮
使用设定的Align 数据进行部件识别。详细事项请参照 “7.1.1
共同
Align Data (7-
15
页
)”。
<抓取图像> 按钮
阶段性变换部件形象照明值，保存形象，用户确认其中识别最好的形象照明值
进行保存，帮助指定最佳的照明值。 详细事项请参照 “7.1.1
共同
Align Data (7-
15
页
)”。
