前言 xix Page Layout 1: 章节主题 / 手册名称 2: 章节主题 3: 图形 ( 章号 )-( 图形顺序 ) .( 图形主题 ) 第四章的第一个图形， ， 图形的主题显示为 ’ 运行面板 ’ 。 4: 章节号码 - 页 ( 表示该第四章的第一页 )
Fast Flexible Placer SM481(L) Administrator’s Guide
xviii
备注 本说明书中有诸多表示MMI的对话框或信息框的画面， 它是
为了制作本说明书而插入的。说明书上出现的画面及其中的
各种示教事项和数据，内容，根据所安装的机器或它的操作
环境的不同，与实际情况稍有差异。
说明书里的 MMI 画面是为了详细的参考和说明，把 MMI 的
基本画面里的内容放大或缩小后插入的。
前言
xix
Page Layout
1:
章节主题
/
手册名称
2:
章节主题
3:
图形
(
章号
)-(
图形顺序
) .(
图形主题
)
第四章的第一个图形，，图形的主题显示为
’
运行面板
’
。
4:
章节号码
-
页
(
表示该第四章的第一页
)
Fast Flexible Placer SM481(L) Administrator’s Guide
xx
述语说明
Teach(示教 )
针对设备上的一个点，通过移动相机基准相机把该点的坐标值传输给设备的过
程(Process)。
Beam（激光点）
示校Teaching 时使用的一种装置(Device)，在移动相机无法达到情况下以Beam(
一种激光点)替代移动相机Camera 进行示教。

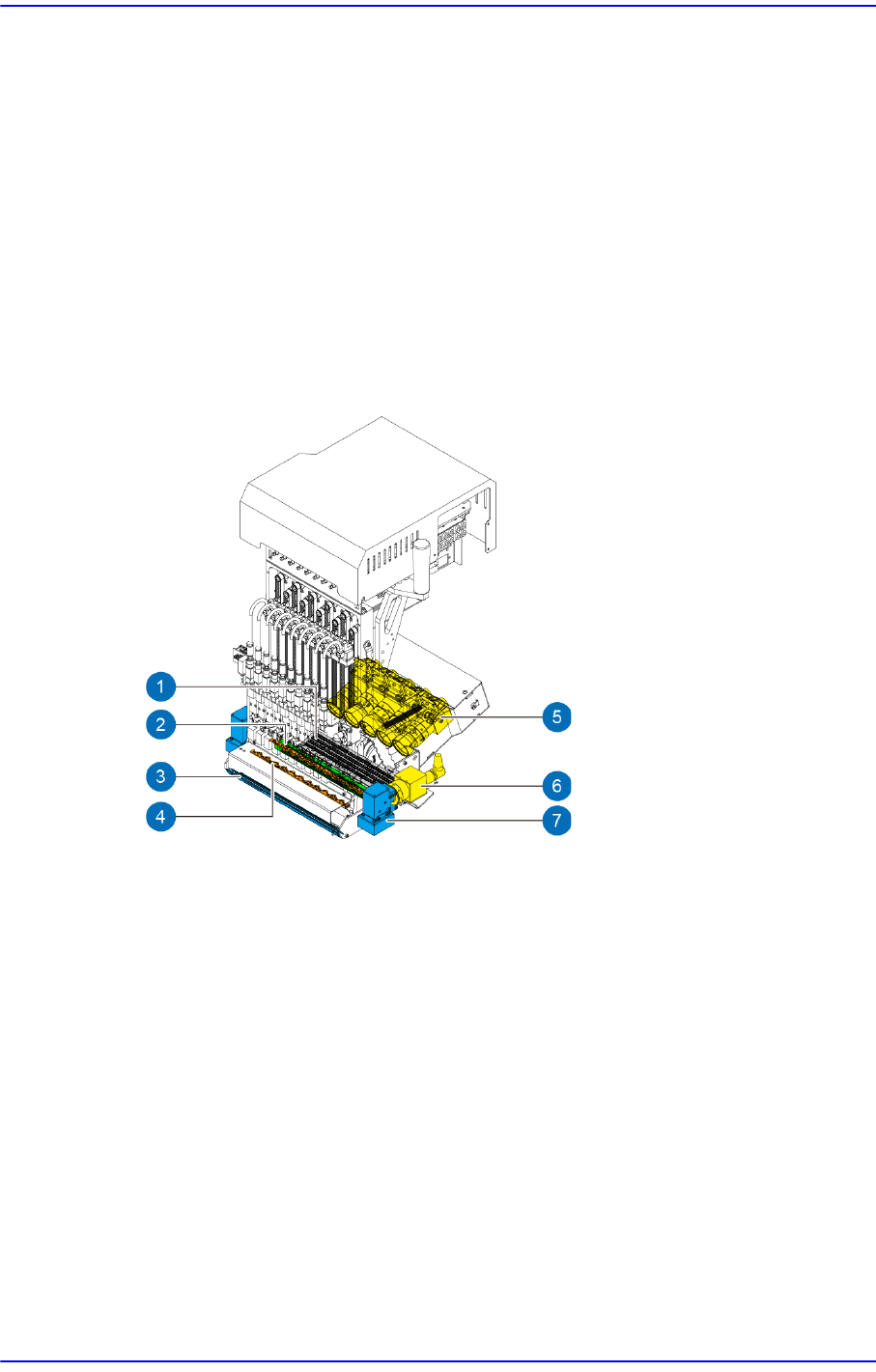

Head Assembly（贴片头组件）
由属于贴片头组件的机构或支持气压装置的Head Body（贴装头本体）、Spindle
与驱动电动机、以及识别元件形状的飞行相机和基准相机等组成。
1: Fly Coaxial Illumination
2: Outer B Illumination
3: Outer A Illumination
4: Side Illumination
5: Flying Camera
6: Fiducial Camera
7: Fiducial Camera Illumination
Offset（数值补偿）
设置的坐标值与实际适用的坐标值不同时，表示其差值或补正的差值。
Array PCB（拼板）
在一个PCB上排列着样式相同的多个小PCB。
Binary模式(二进数映像)
只以黑白两种颜色表现Vision 图像。
