7-62
Fast Flexible Placer SM481(L) Administrator’s Guide
可以<Area Margin>编辑框中输入的值加上<Size> 领域设置的值设置寻找多
边形的领域。
还有，点击 <Ex Param>按钮显示以下对话框，在<Extra Parameter>tap对话框
的<Body Sub Sample>编辑框可设置0~10的值。
这里设置的值决定在SMVision窗口生成部件的Outline精密度。 如果
SMVision 窗口显示的形象噪音多或不清晰，请设置‘0’ default值。
否则形象清晰可明确区分部件外廓则可以精密地生成部件的 Outline。 但是
取值过大Outline粗糙会无法准确识别部件。
1- 最精密的Outline
10- 最粗糙的Outline

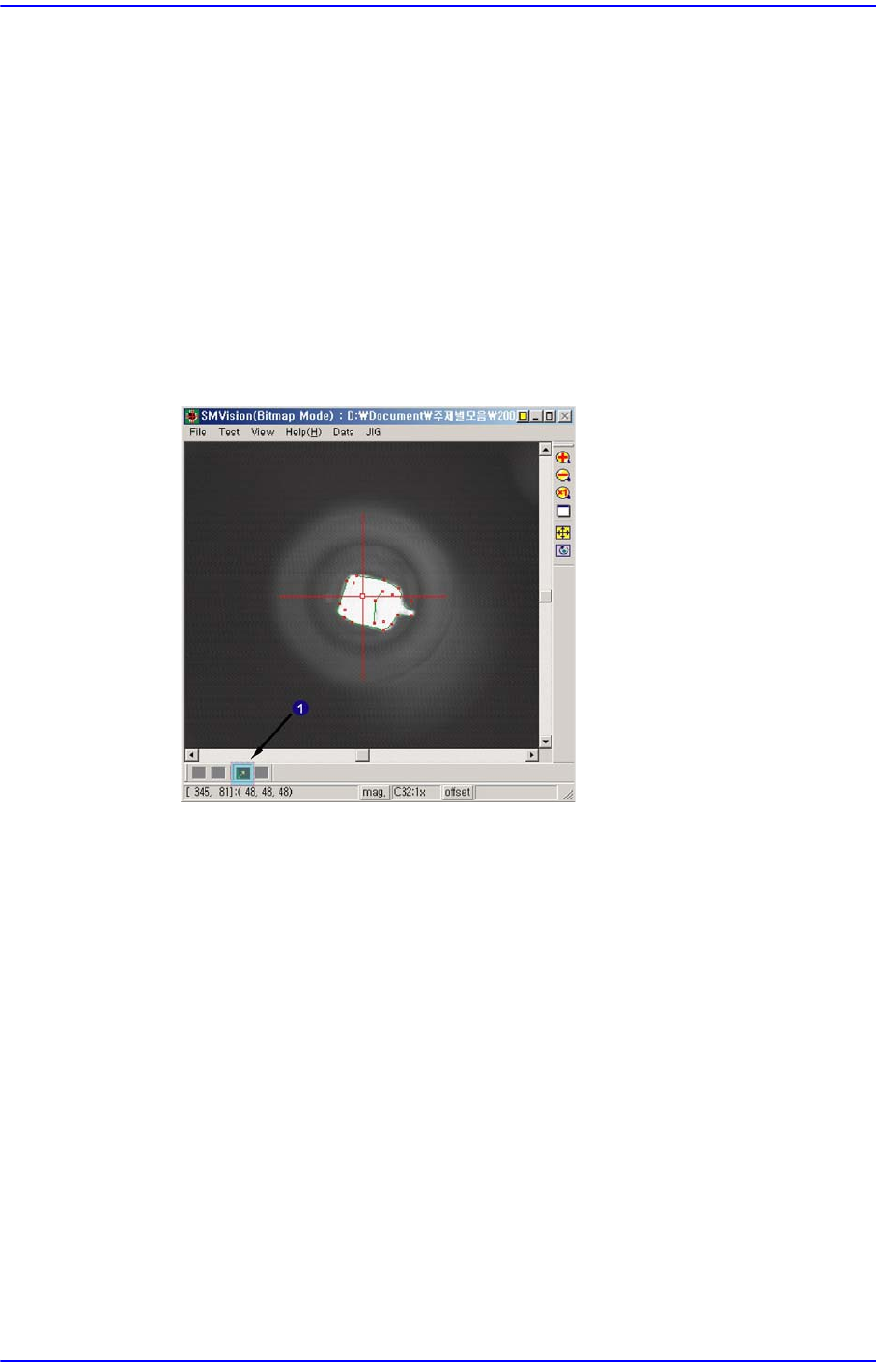

1: Polygon Toolbar
Polygon Toolbar按钮
用Fly Camera 识别部件时，用鼠标拖动十字线可以指定部件的识别中
心。
此时，基本上摄像机的中心为部件的识别中心。要识别的多边形部件中
心（原点）对准十字线的中心。那么，十字线的中心为多边形部件要找到
的领域中心。
<Direction Mark> 按钮
可以设定元件的装贴方向。
7-63
元件的登记

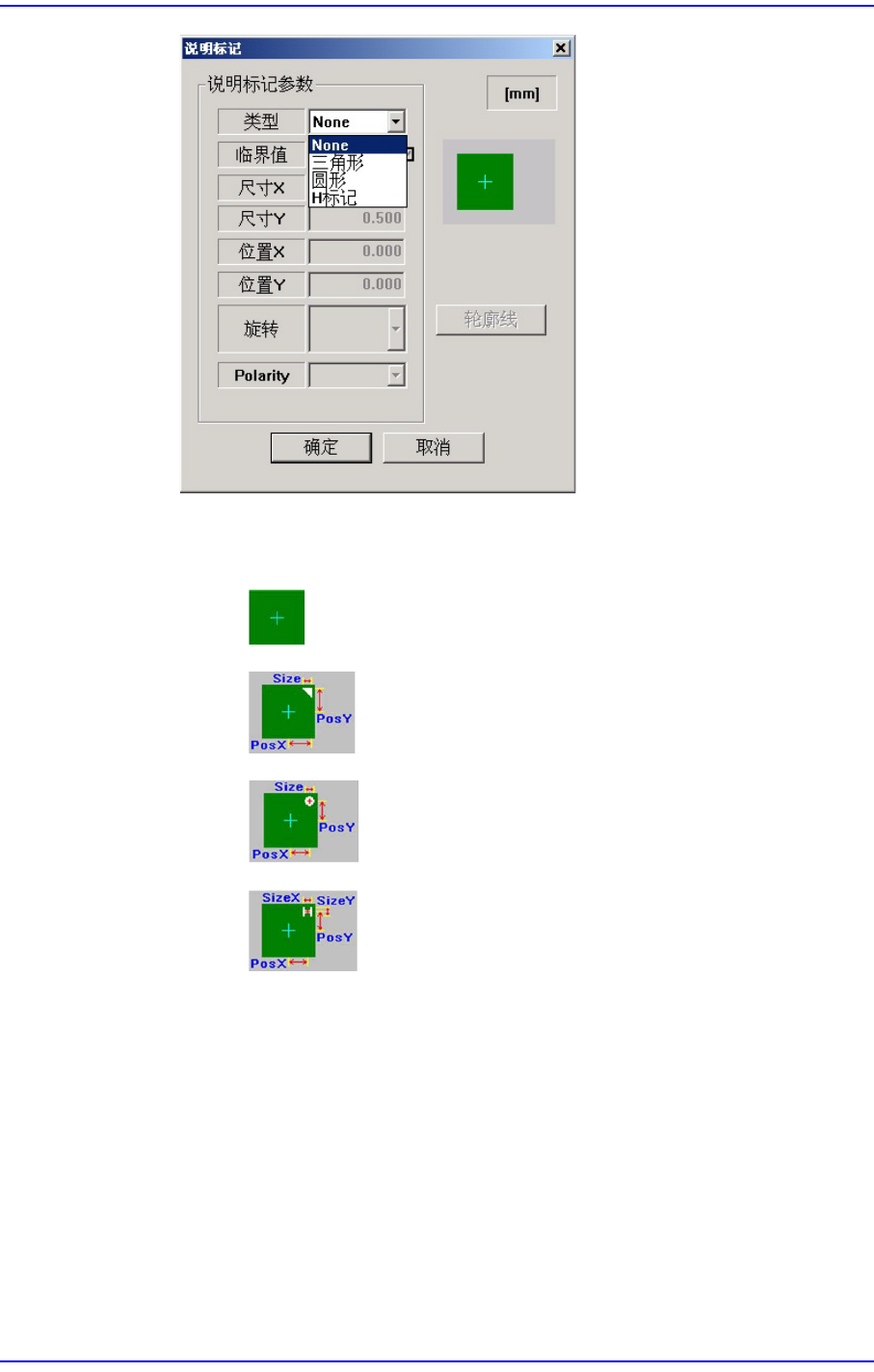

<说明标记参数 > 领域
<类型> 组合框
无: 没有Direction Mark。
三角形: Direction Mark为 Triangle 时选择。
圆形: Direction Mark 为Circle时选择。
H MARK: Direction Mark为H MARK 时选择。
<Threshold> 编辑框
通过’SMVision’窗口显示的影象由各个像素构成。各个像素因显示
亮度不同，有 0~255的固有值。
在这里’Threshold Value’ 是指区分各个像素识别成白色还是黑色的临
界值。在编辑框输入数值即可调整其值。
自动设定<Threshold>值时，圈选<Auto>检查框。
<Size X> 编辑框
表示领域的X方向大小。
7-64
Fast Flexible Placer SM481(L) Administrator’s Guide
<Size Y> 编辑框
表示领域的Y方向大小。
<Pos X> 编辑框
表示领域中心的 X 坐标。
<Pos Y> 编辑框
表示领域中心的 Y 坐标。
<Rotation> 组合框
选择Direction Mark的旋转角度。可以根据Direction Mark的Type 而
选择下列旋转角度。
Triangle:
Circle: 无法选择角度。
H MARK:
<Polarity> 组合框
选择基准点标记的颜色。可选择的颜色如下。
- 白色: 标记比周边亮的情况。
- 黑色: 标记比周边暗的情况。
< 轮廓/真实显> 按钮
通过’Vision’窗口显示的影象显示成实际肉眼可看到的、尚未适用
Threshold的影象(Real Display) 或 MMI 识别的、 适用Threshold的影象
(Binary)。
<OK> 按钮
保存用部件 Align数据，关闭对话框。
< 取消> 按钮
忽略用部件 Align 数据，关闭对话框。
<Move> 按钮
用于手动吸附部件进行部件识别。 详细事项请参照 “7.1.1
共同
Align Data (7-15
页
)” 。
<测试> 按钮
使用设定的Align 数据进行部件识别。 详细事项请参照 “7.1.1
共同
Align Data (7-
15
页
)” 。
