15-2
Fast Flexible Placer SM481(L) Administrator’s Guide
15.1. 传达装置 (Conveyor) [F3]
设定与Conveyor有关的事项。
图
15.3 “Conveyor Cofiguration”
对话框
1: Current Define
<当前界限 > 领域
表示当前 Conveyor的设定状态。
<固定轨道> 组合框
Conveyor 的固定方式（前/ 后）。
<PCB传输方向> 组合框
Conveyor board 的方向(右->左/ 左->右 )。
<内嵌协议 > 领域
在组合框中选择对前后设备的In-line protocol。
独立使用: 不操作Line ，独立启动设备的时候。
只用于临时导入: Line作业时，为了与前后设备进行通信，使用本设备开发
业体规定的protocol。
SMEMA: Line 作业时，使用SMEMA protocol前后设备通信 protocol。
<电路板释放 >选项按钮 领域
<快速装载> 选项按钮
可以极大限度地减少PCB的出发与移动时间。命令设备在送出当前PCB 的
15-3
系统设置
同时传送下一个PCB。
<连续的 > 选项按钮
当完成作业的PCB完全退出后，命令传送其它PCB。
<通道停用> 领域
使Front Lane与Rear Lane中的一个成为Disable 状态。
< PCB位置> 领域
<站> 组合框
选择Working Station.
<止挡器 X> 编辑框
在选择的Staiton中设置PCB感应传感器的坐标值。
<制动器 X> 编辑框
在选择的Staiton中设置Stopper的坐标值。
<PCB Z 原点> 编辑框
显示为补正ANC顶面与PCB 顶面差的补正值
<安排Z偏移度> 编辑框
为了全体部件都按照在此处设置的Offset值向Z轴方向进行贴装时使用。
<止挡器上下 > 按钮
对Stopper的位置进行示教时，对Stopper 进行Up或者Down 时使用。
<轨道宽度> 领域
设定
Conveyor宽度调整有关数据。
最小宽度
显示传送带的最小宽度。
最大宽度
分别显示Single-Lane 和Dual Lane时可作业的PCB最大宽度。
15-4
Fast Flexible Placer SM481(L) Administrator’s Guide
最大长度
分别显示Single-Lane 和Dual Lane时可作业的PCB最大长度。
最小长度
显示传送带的最小长度。
<宽度补偿> 编辑框
移动Conveyor Width 移动时 Margin 值相当的值。
以下是设定Conveyor Width Origin方法。
1. 请用Teaching Box如下图所示实施Conveyor Home。
2. 请用测量仪准确测出输送机宽度(输送机机架之间的距离)后其值输入到
<初始宽度> 编辑框。
3. 点击<更新> 按钮，反映变更值。
4. 利用测量仪测出所要检验PCB的Y值后在Board对话框中<板的大小>领
域记入该值，再点击 <传送轨道宽度> 按钮把输送机的宽度配合输入的
Y值。
此时，先确认输送机内部有无污质，如果有污质请除去该污质。
5. 请点击<PCB 传入> 及<PCB 传出> 按钮确认检验 PCB 是否正常运输到
贴装位置、离开输送机。如果发生问题，请重新设定。
6. Width Margin一般使用基本值，但用户可进行修改。本设备的输送机和输
送带之间的多余空间为2mm左右。因此，输送机Width Margin 输入 1m
m
以上时
，设定的PCB可能会直立。
<定时
器/ 推迟> 按钮
显示可以进行传送带相关Timer 设置与延时设置的‘计时器/误延’ 对话框。

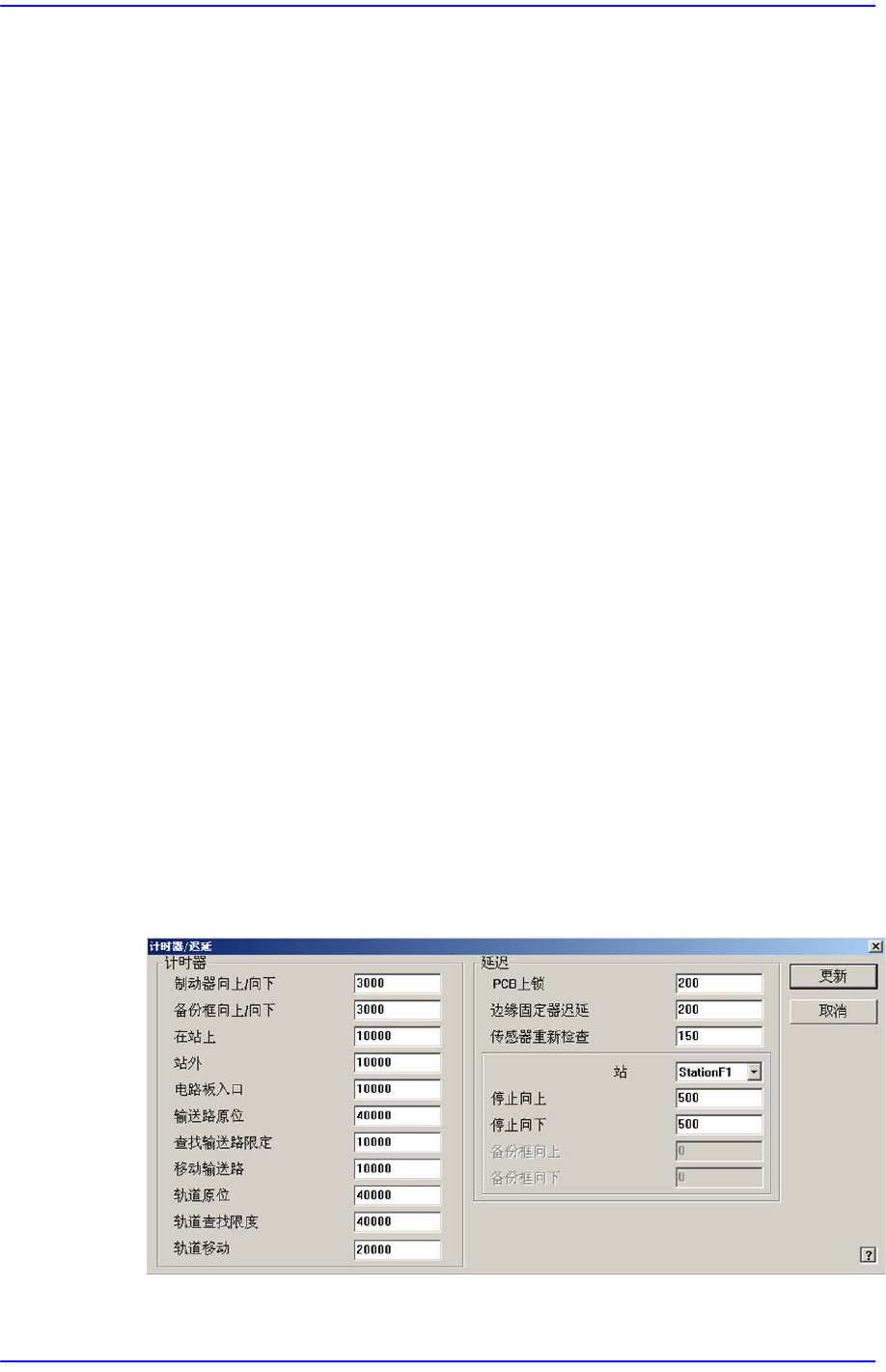

图
15.4 “Timers/Delays”
对话框
<计时器> 领域
