4-13 Tools 简化操作 (shortcut) 菜单 选择当前作业中的 Convey or Station 。 (StationF1, S tationF2, StationF3) < BUT 向上 / 向下 > 按钮 <Current Staion> 组合框 中选择 ‘W orking’ 时， 执行 Back up T able 的 Up / Down 。 < 制动器向上 / 向下 >…
4-12
Fast Flexible Placer SM481(L) Administrator’s Guide
1:
作业等待中
PCB
2:
作业完成的
PCB
把作业领域(Working Station)的 PCB Drag and Drop到右侧作业完成的PCB则
把PCB投放到下一个工程设备。
4.5.2. Manual Control 功能
执行Backup Table /Stopper /Fixer 等的手动操作时使用的功能。
具有对输送机 Entry, Working, Exit Staiton的 BUT, Stopper, EdgeFixer, 输送带驱动等
手动操作功能。
<位置功能 > 领域
<站> 组合框
4-13
Tools
简化操作
(shortcut)
菜单
选择当前作业中的Conveyor Station。(StationF1, StationF2, StationF3)
< BUT向上/ 向下> 按钮
<Current Staion> 组合框中选择 ‘Working’ 时，执行 Backup Table 的 Up /
Down。
<制动器向上 /向下> 按钮
执行Stopper的 Up /Down。
<Edge Fixer> 按钮
<Current Staion> 组合框中选择‘Working’时，执行 Edge Fixer的操作。
<带运转 > 按钮
操作所选Station的驱动Belt。
<新建 [N]> 按钮
利用<Delate>按钮，只在消除PCB的Station时功能被激活。为了消除作业中
发生错误的PCB后在对应Station上手工投入新的PCB时使用。
<删除> 按钮
为了在程序上强行删除投入在被选Conveyor Station的PCB 时使用。也就是
说作业中发生错误时，在对应Station上手工消除PCB时使用。
<传送带宽度> 领域
可手动调整输送机的宽度。
<移动栏> 按钮- 在旁边的编辑框中输入
Conveyor宽度后点击此按钮，以相应
尺寸调节 Conveyor 宽度。
<所有电路板都退出> 按钮
排出输送机上的所有PCB。
<Inline Status…> 选择框
显示Conveyor 上错误急救措施及对In-Line Status, Rail Width, Clear Station, Reset
Station可选择的Menu生成和动作状态。
4-14
Fast Flexible Placer SM481(L) Administrator’s Guide

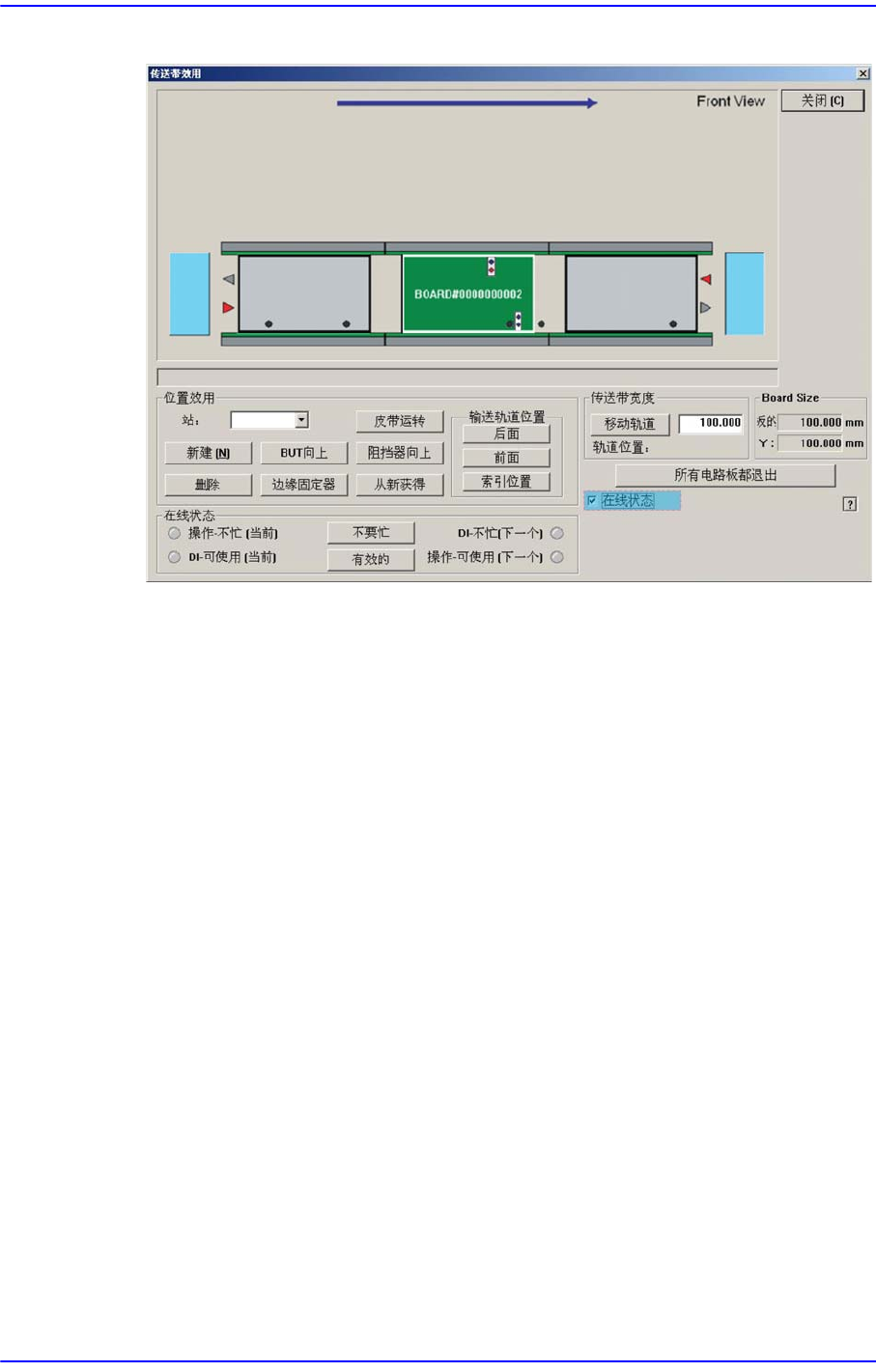

图
4.5 “Conveyor System-Inline Status”
对话框
<在线状态> 领域
可手动操作SMEMA有关Output，并 显 示 Input 状态。 (亮灯 -On, 灭灯-Off)
DO-Not Busy (Pre.)
向以前设备发送已完成接受PCB准备的信号。 手动发送信号时请点击右
侧的 <Not Busy> 按钮。
DI-Available (Pre)
从以前设备接受已完成发送PCB准备的信号。
DI-Not Busy (Next)
从以后设备接受已完成接受PCB准备的信号。
DO-Available (Next)
向以后设备发送已完成传送PCB准备的信号。手动发送信号时请点击右
侧的<Available> 按钮。
