小于该值才会判定为正常。该值通常大于 200。
在“Area2”选项卡对话窗口设定LED的Black区域。
Center X
以元件的中间作为基准，相对于Black 区域中心的X 方向坐标。( 参考对
话窗口的图形)
Center Y
以元件的中间作为基准，相对于Black 区域中心的Y 方向坐标。( 参考对
话窗口的图形)
Size X
矩形区域的X方向尺寸(mm 单位)
Size Y
矩形区域的Y方向尺寸(mm 单位)
Brightness
是Black区域的基准值，大于该值才能判定为正常。
Difference
输入对于<区域 1>与<区域2>的亮度差的最小值。通常输入40。
Shape
根据LED底面上的标记或凹凸形状而选择形状。选择凹凸形状时，不仅
检查指定区域的亮度，还将检查突出部的方向性，因此可以有效地反向
安装元件的情形。
: 没有任何形状时。
: 0度方向的三角形标记时。
: 90度方向的三角形标记时。
7-43
元件的登记
: 180度方向的三角形标记时。
: 270度方向的三角形标记时。
: 在元件底面的左边方向具有凹陷部位(凹凸)或突出部位时。
: 在元件底面的右边方向具有凹陷部位(凹凸)或突出部位时。
: 进行流明LED作业，元件的底面具有圆形阴刻形状。
: 针对旋转到90度方向的元件的形状进行识别时选择。目前
不使用。
: 识别FCOM(LED chip)元件的4方向后进行作业时

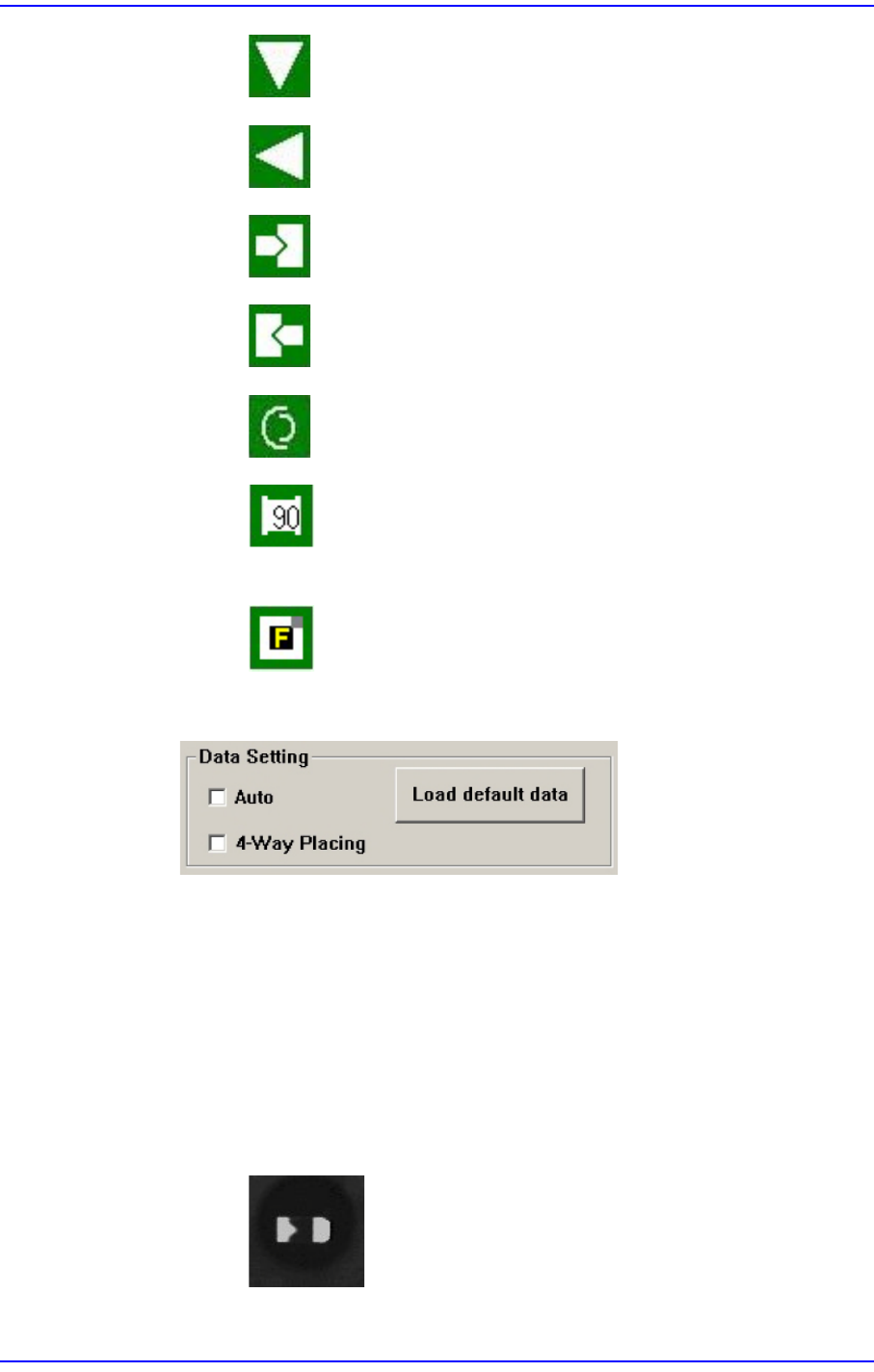

在<Data Setting>区域选择以视觉方式识别LED 时的选项功能。
<Auto>复选框
在LED 底面(视觉识别面)没有矩形或三角形之类的特定标记而存在着黑
色区域时，圈选该复选框就会像下列图像一样进行判断。
<4-Way Placing>复选框
识别LED 元件时，如果是翻转180度后吸附的状态则不予已废弃而使其
旋转180度后再装贴，通常在使用bowl喂料器时处于激活状态。使用该
功能时，必须准确地输入LED的标记的属性、位置及尺寸，如果元件的
下表面具有对称标记则不能使用该功能，务必注意。
: OK - 判定为正常吸附。
7-44
Fast Flexible Placer SM481(L) Administrator’s Guide
: NG - 判定为翻转吸附。
注 意 该功能只适用于bowl feeder，使用 bowl feeder供应元件时必须
选择该功能。
<Load default data>按钮
提供LED标记的输入例，它和实际拾取的元件无关，显示的是储存在系
统里的基本值。该功能可以导引使用者输入哪种形态的值，该数值和实
际进行作业的元件无关，仅供参考。而且，希望把输入的一切值恢复成
基本值时，可以使用该功能。
单击< 轮廓> 键后可以判断针对“Area1” 与“Area2” 而输入的数值是否适当。
需要单击<测试>键后检查是否识别极性。如果识别结果是“OK”，则 通 过 手
动方式利用操纵盒(jogbox)把元件旋转180度，重新单击< 测试>键，然后必
须确认识别结果是否为“NG”。如果设定被视为正常，则单击 <Close>键后以
储存设定值。
<粗略检查> 校验框
识别部件时，因所要识别的部件形象与 Vision algorism的数据不吻合，如果
识别时发生错误，就请选择此校验框。
如果选择此校验框，要识别的部件特定形象与Vision algorism相比较即使有
一点不准确，也确认全体部件的编排，如果一致则正常识别部件。
Lead略带白色部件，用于Crystal或Aluminum Capacitor等。只适用于
Chiprect、 Chip-alminum、Trimmer 等。

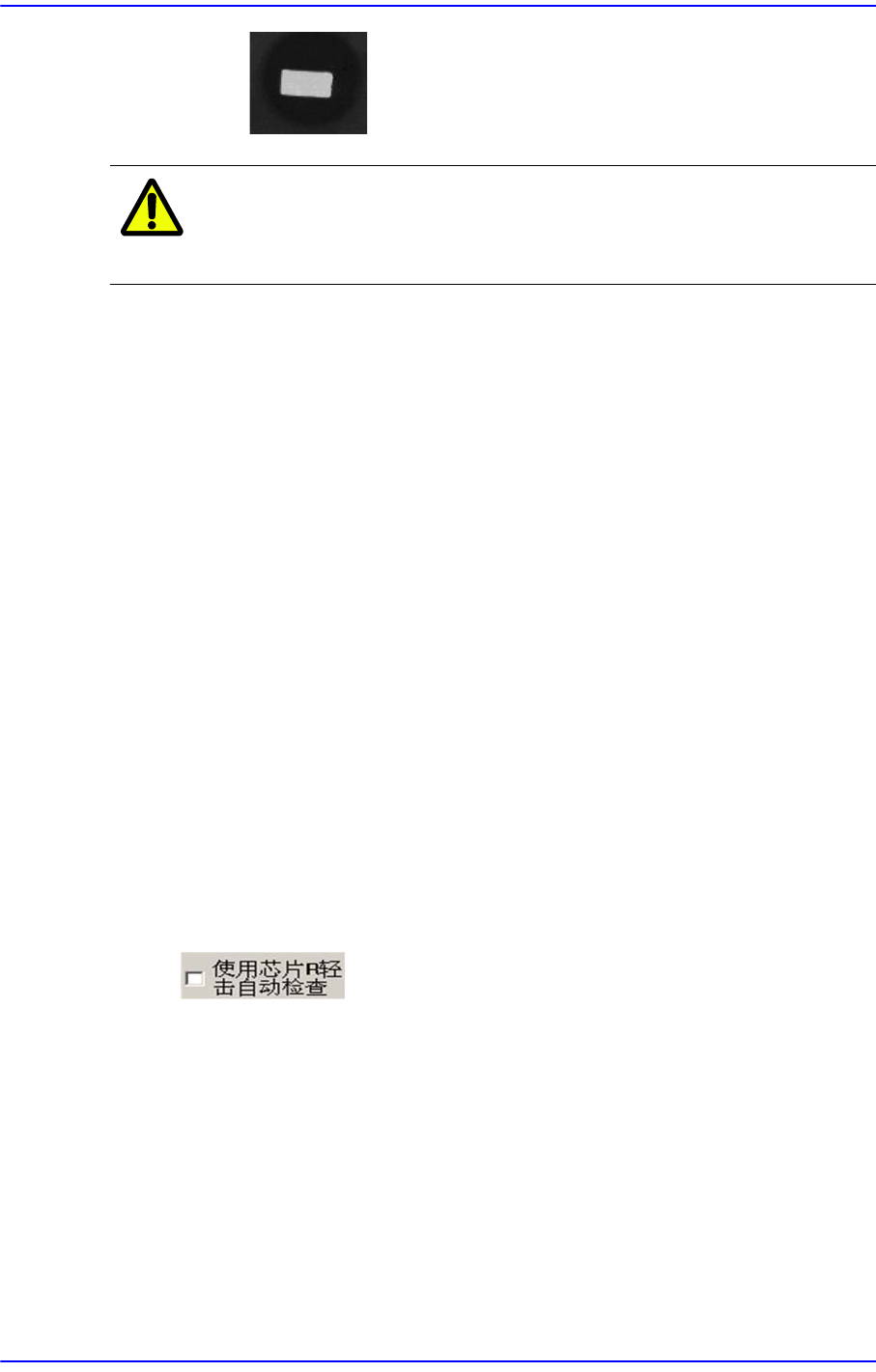

<使用芯片R 轻击自动检查> 选择框
仅对Chip R 部件的编辑部件画面时使用，为了使用检查ChipR部件的倒放功
能时选择。
(Chip-R3216, Chip-R2012, Chip-R1608, Chip-R1005, Chip-R0603, Chip-R0402
等)
设定校正选项的数据。 详细事项请参照 “7.1.1
共同
Align Data (7-15
页
)” 。
<Move> 按钮
用于手动吸附部件进行部件识别检验。 详细事项请参照 “7.1.1
共同
Align Data
(7-15
页
)” 。
