14-69 Machine Calibration 9. 自动执行 Calibration 后， 完成校正则 如下图显示结果值。 10. 按照 Head 2 的校正方法， 对 Head 2~ 10 执行校 正。 11 . 正常结束对所 有磁头的校正， 则 显示如下结果值。 如下图显示结果值。
14-68
Fast Flexible Placer SM481(L) Administrator’s Guide
点击, <下个>按钮。
5. 显示“将Z轴移至低处… 请等一会”消息。显示是否跳跃对 Head1的校正进行的
对话框。要跳跃请点击 “是(Y)”, 要进行Calibration请点击 “否(N)”, 然后点击<
下个>按钮。
6. 显示”移动到中心位置校正工具。移动，点击[下一步 ]。”。
7. 显示”准备标准。对于标准，点击[下一步]” 消息。此时，点击 < 亮度>按钮，在”
亮度控制” 对话框中’SMVision’窗口显示的Calibration Tool上的Fiducial Mark明
显为止调整照明亮度后点击<下个> 按钮。
8. Head从-360到360以5度为单位进行旋转的同时用飞行相机识别校正 Tool底面
的Fiducial Mark 2 点。
14-69
Machine Calibration

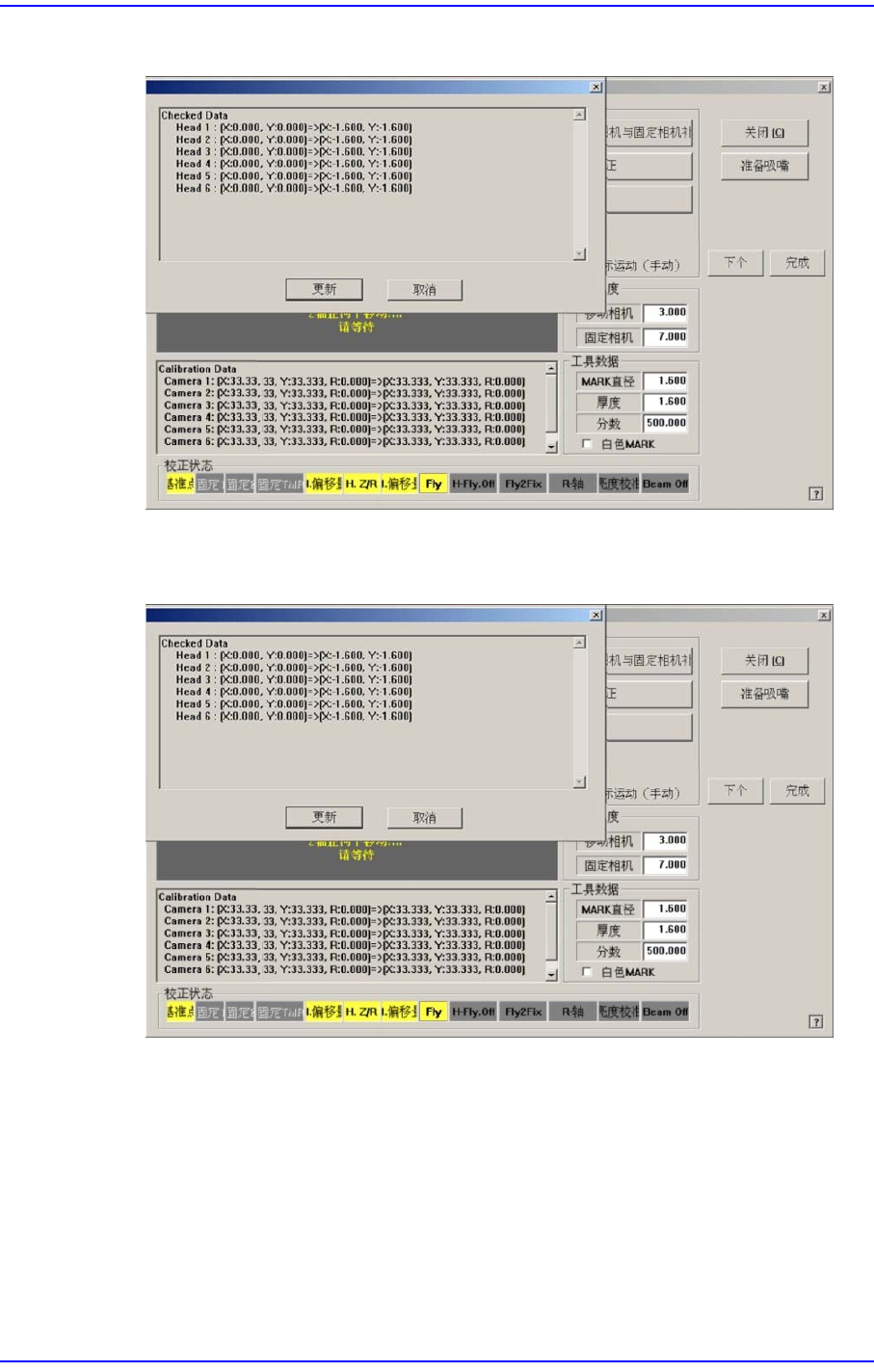

9. 自动执行 Calibration后，完成校正则如下图显示结果值。
10. 按照Head 2的校正方法，对Head 2~ 10执行校正。
11. 正常结束对所有磁头的校正，则显示如下结果值。如下图显示结果值。
14-70
Fast Flexible Placer SM481(L) Administrator’s Guide
12. 结果值可在R Axis对话框中确认。
备 注 R-轴偏移的校正基准值如下。
Real Max(Min): 命令值与测定值之间的最大（最小）误差
Head1~Head10 : -0.500 ~ 0.500(deg)
Err Max(Min) : 测定值与补偿值之间的最大（最小）误差
Head1~Head10 : -0.200 ~ 0.200(deg)
