7-54 Fast Flexible Placer SM481( L) Administrator’s Guide 7.1.3. IC 部品的数据设定 7.1.3.1. SOP /SOJ/SOP2/SOJ2 部品的数据设定 设定有关 SOP 部 品排列数据。 图 7.18 “ 封装组 = SOP” 时的对话框 图 7.19 “ 封装组 = SOJ” 时的对话框
7-53
元件的登记
0~1000点。

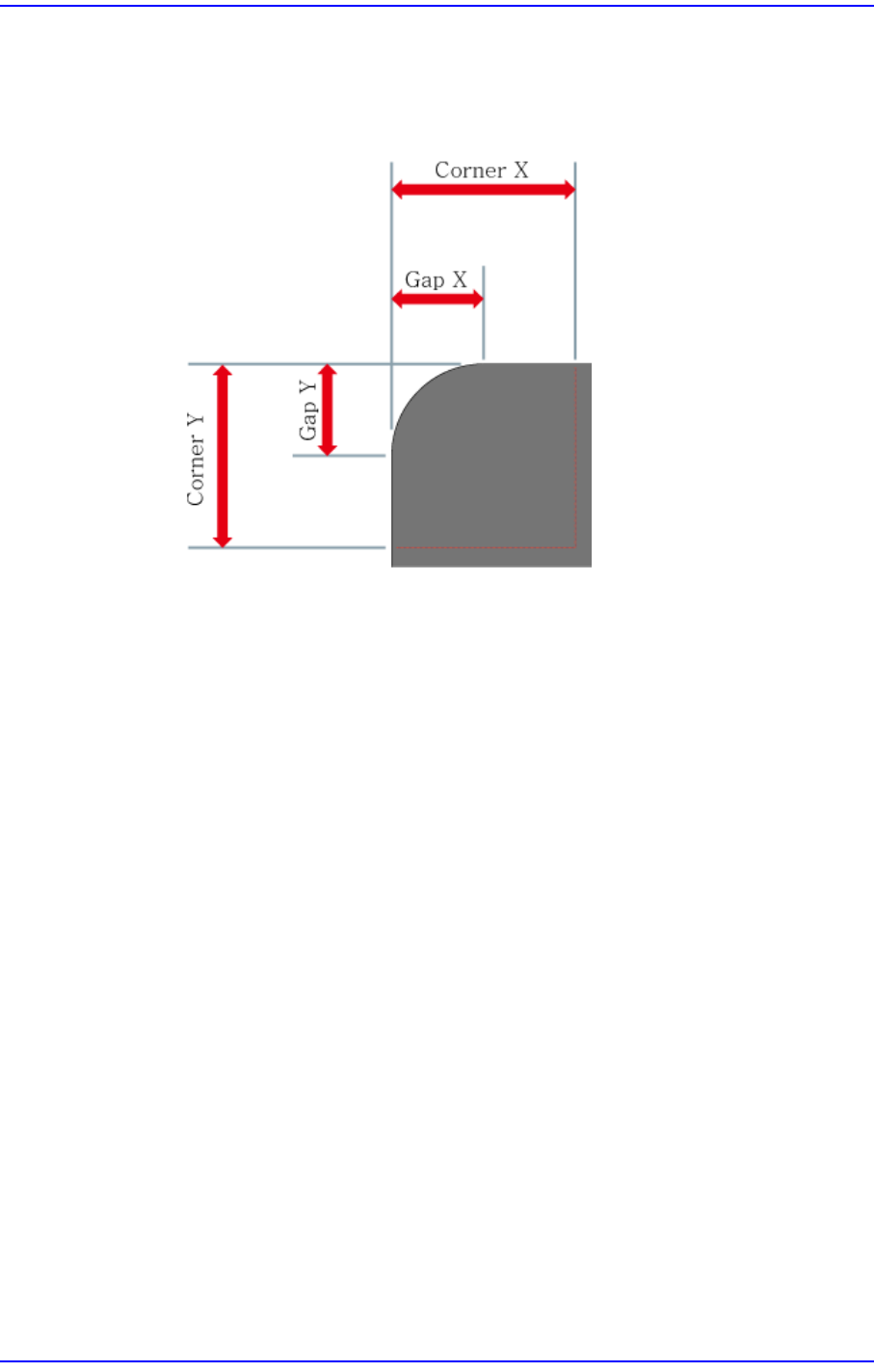

<Gap X/Y, Corner X/Y> 编辑框
不精确地识别角部(corner)境界。
<Use flip check> 按钮
检查元件的倒置情况。详细内容请参阅"7.1.2.4. TR 部品的数据设定"。
7-54
Fast Flexible Placer SM481(L) Administrator’s Guide
7.1.3. IC 部品的数据设定
7.1.3.1. SOP /SOJ/SOP2/SOJ2部品的数据设定
设定有关SOP部品排列数据。

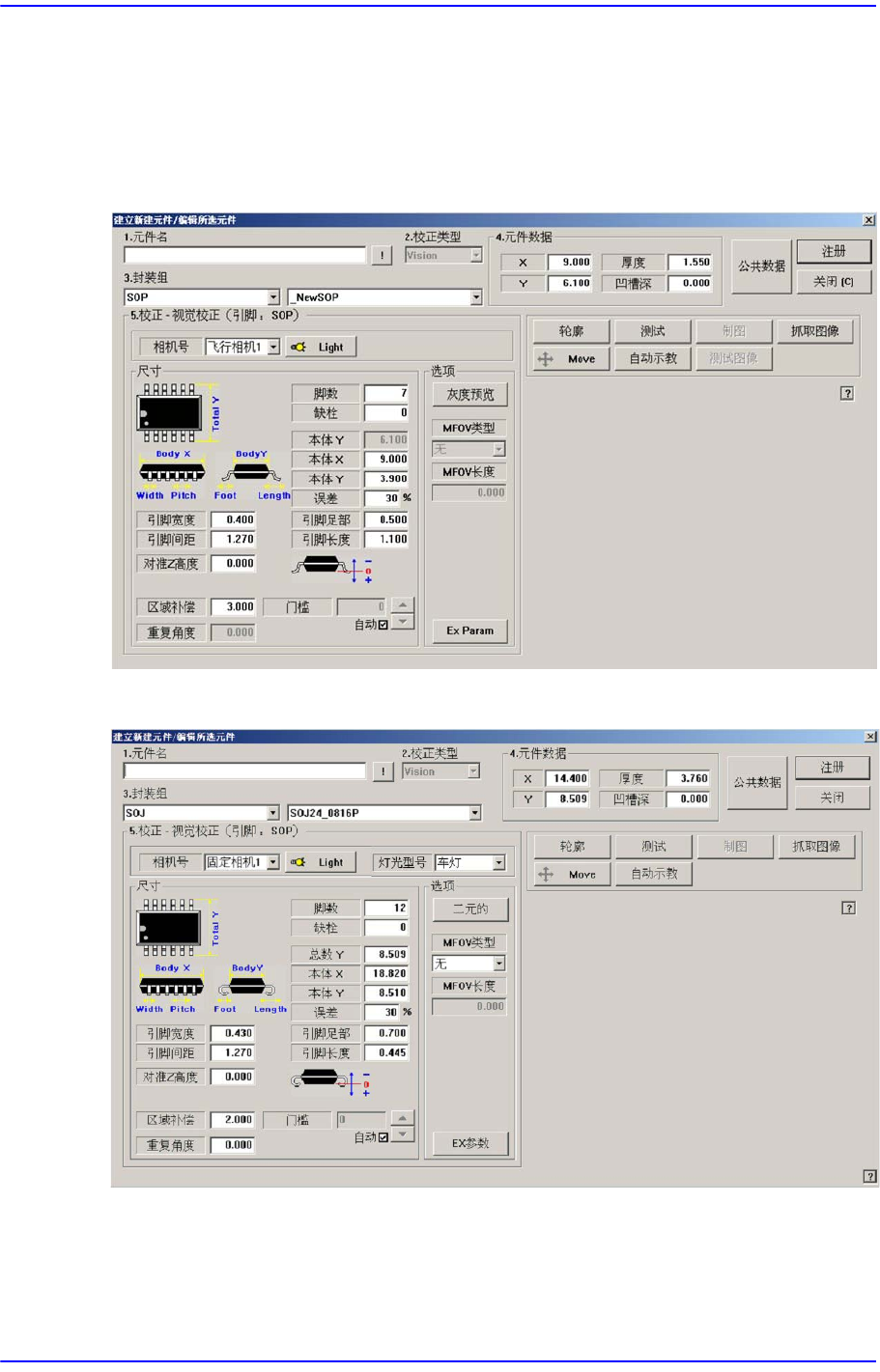

图
7.18 “
封装组
= SOP”
时的对话框
图
7.19 “
封装组
= SOJ”
时的对话框
7-55
元件的登记

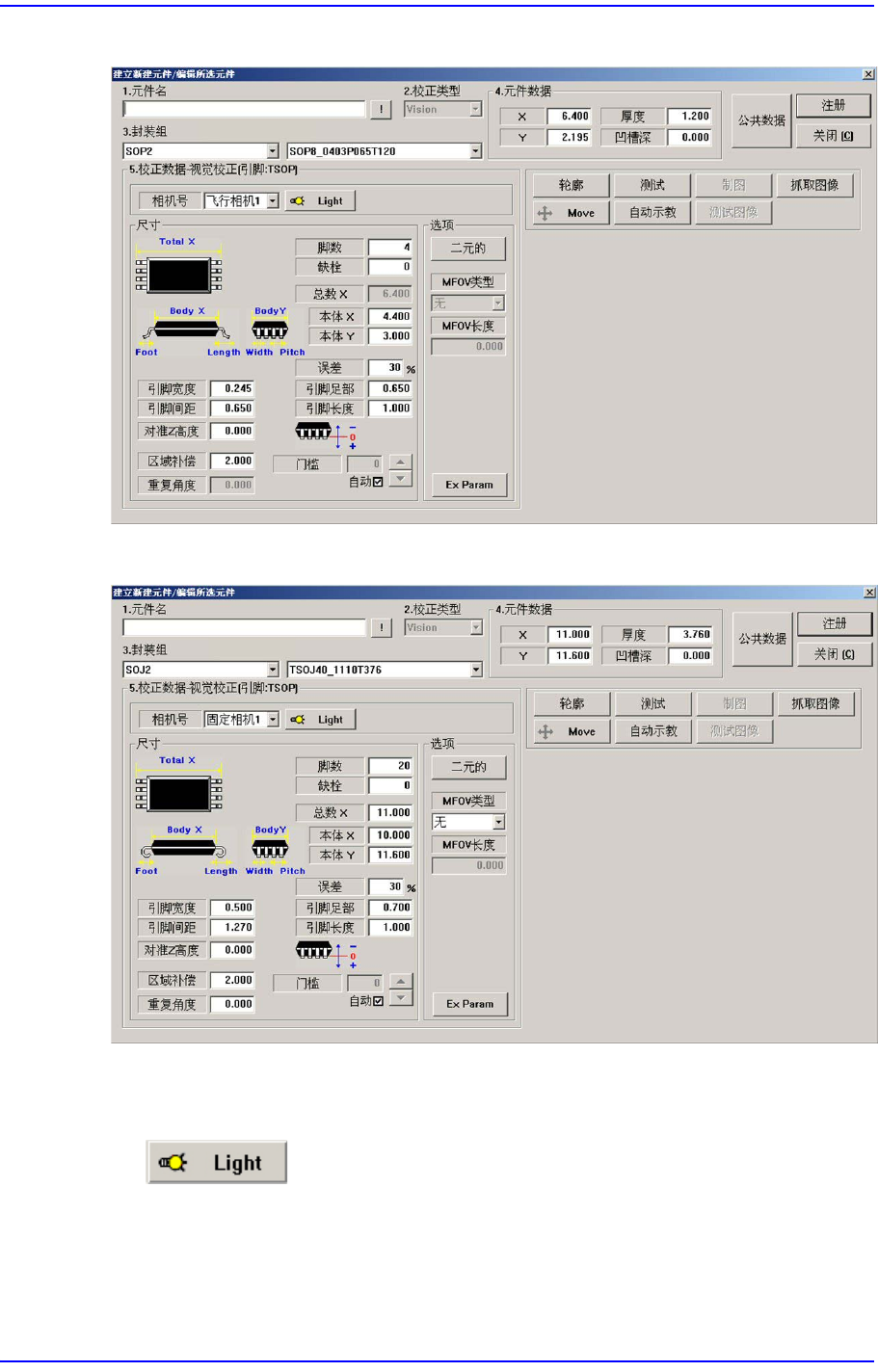

图
7.20 “
封装组
= SOP2”
时的对话框
图
7.21 “
封装组
= SOJ2”
时的对话框
<相机号> 组合框
选择识别部品的摄象机。 详细事项请参照 “7.1.1
共同
Align Data (7-15
页
)” 。
按钮
设定识别部品用摄象机的照明度。 详细事项请参照 “7.1.1
共同
Align Data (7-15
页
)” 。
<尺寸> 领域
