12-2 Fast Flexible Placer SM481( L) Administrator’s Guide 备 注 由于所有的贴装坐标、 基准标记与各种标 记坐标都以相对于板原 点 (Origin) 的距离进行示教， 因此就算 移动了工作站 (W ork Station) 后示教也能随时保持一定值 。
12-1
LED
贴装作业
第12章.LED贴装作业
12.1. 基准标记的定义
根据PCB 长度定义基准标记尺寸的方法如下。
长度小于800mm时：与一般基板的设置方法相同。
长度为800mm~1,500mm 时：设 置 多 (Multi)作业领域。
12.1.1. 基准标记(Fiducial Mark)的设置
对0.8~1.2 m长的 PCB进行作业时，必须设定3~4点的基准标记，3~4点中的1 点应该
位于悬臂的基准相机可以到达的位置。

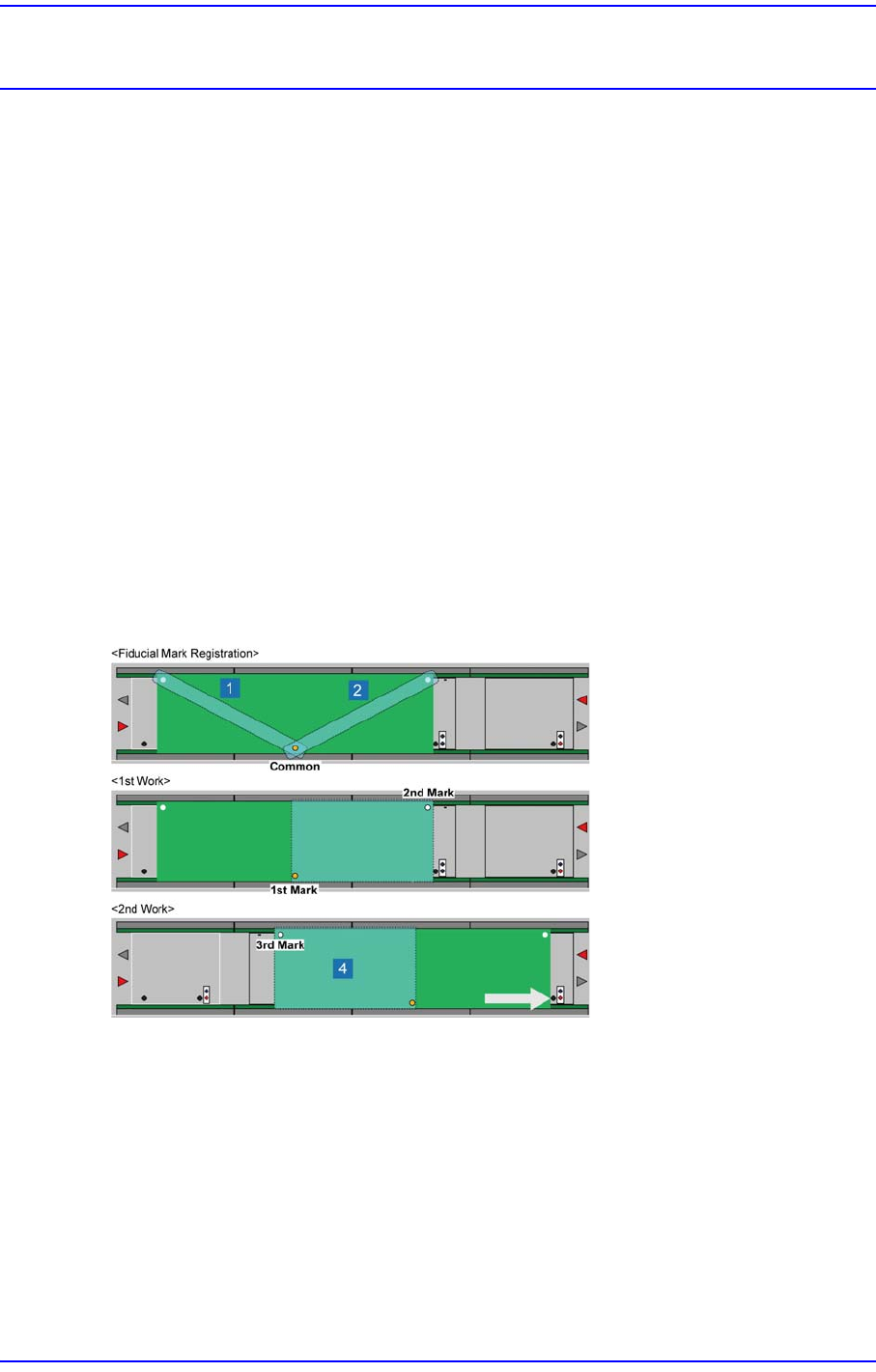

以基准标记3点的示教为例，它的示教(Teaching)顺序如下。
1) 把PCB搬入第一个工作站(Work Station)。
2) 视角中间点与右侧点。
3) 让PCB移动到第二个工作站。
4) 视角左侧点。
1: ST-Gate2
用基准标记
2: ST2F-Work
用基准标记
3: ST2F-Work
上登记的贴装点
4: ST-Gate2
上登记的贴装点
12-2
Fast Flexible Placer SM481(L) Administrator’s Guide
备 注 由于所有的贴装坐标、基准标记与各种标记坐标都以相对于板原
点(Origin) 的距离进行示教，因此就算移动了工作站(Work
Station)后示教也能随时保持一定值。
12-3
LED
贴装作业
12.2. LED元件的登记
需要登记LED元件时，在“元件登记”对话框单击<新元件> 键执行“创建新元件/编
辑选定的元件”对话框。

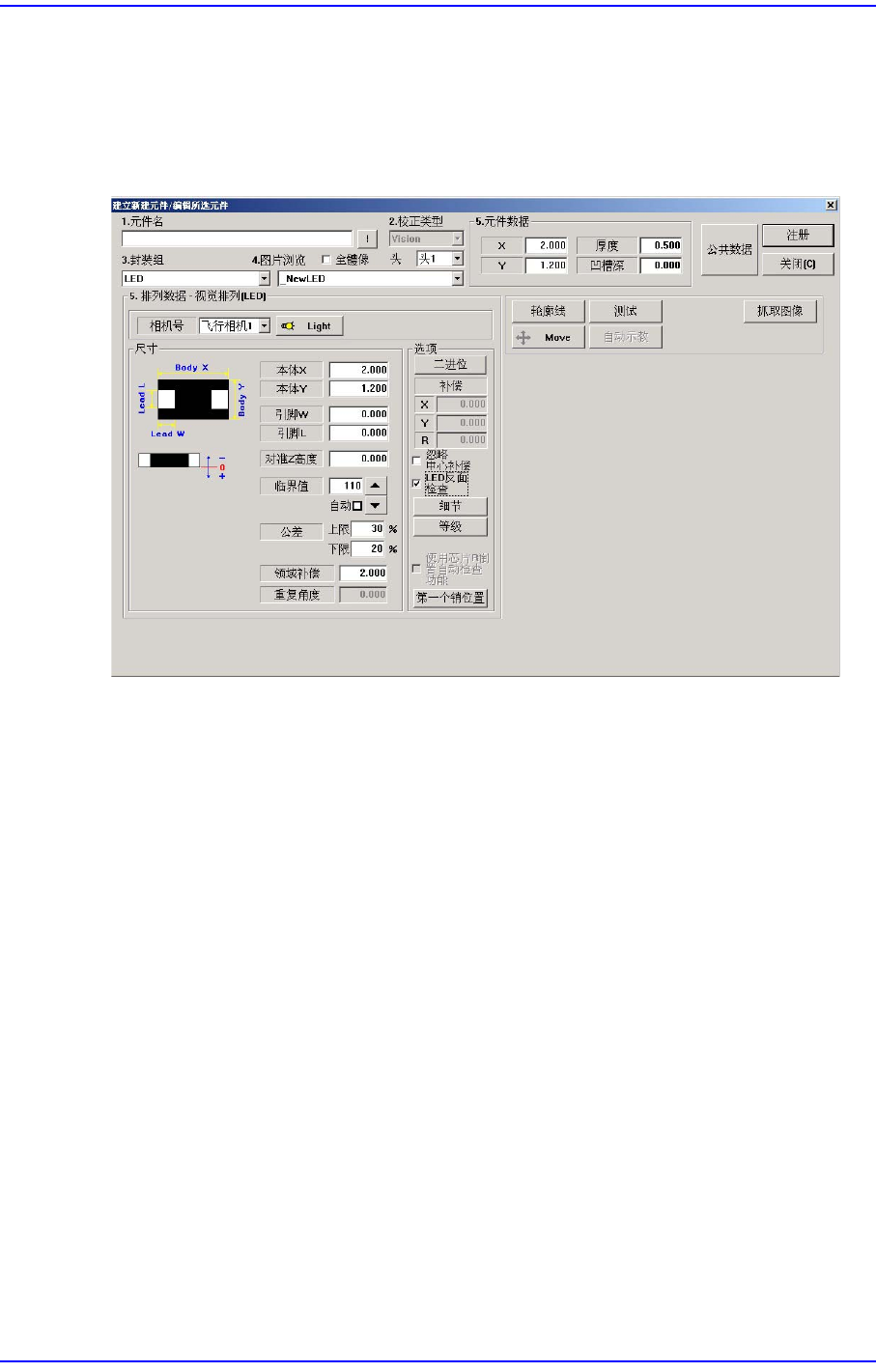

图
12.1 “
封装组
= LED”
时的对话框
对于LED 元件识别的主要选项如下。
