7-78 Fast Flexible Placer SM481( L) Administrator’s Guide 图 7.30 BGA 元件的球空开 - 已删除选择领域的球形 的状态 ” 对话框 < 确定 > 按钮 储存已设定的球空开的当前状态之 后关闭对话框。 < 取消 > 按钮 忽略已设定的球空开的当前状态直 接关闭对话框。 <Direction Mark> 按钮 设置 BGA 方向…
7-77
元件的登记

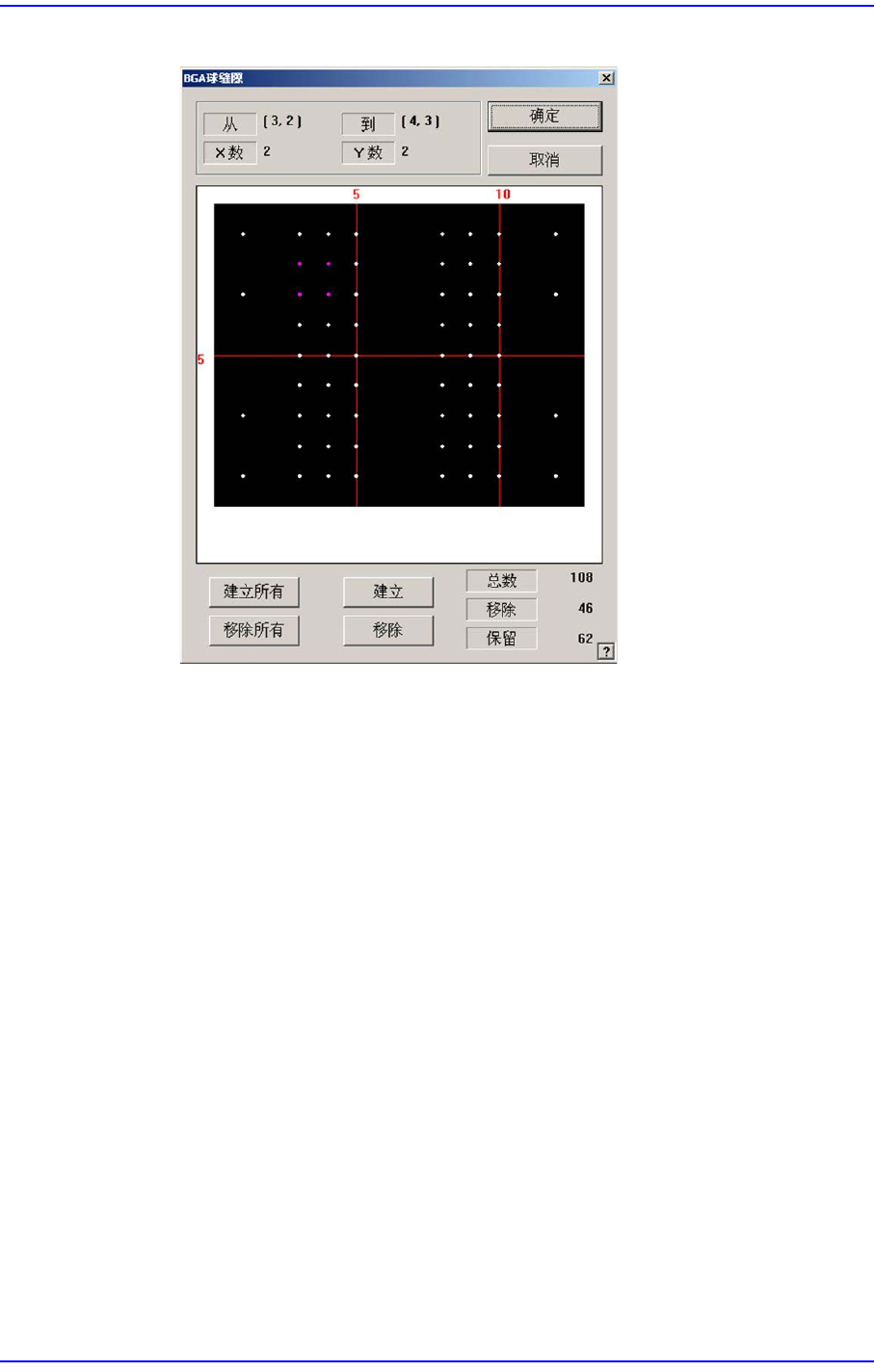

图
7.29 “BGA
部品的球空开
-
有已选择领域的状态
”
对话框
<建立所有> 按钮
生成所有的球形
<移除所有> 按钮
删除所有的球形。
<建立> 按钮
生成选择领域的球形。
<移除> 按钮
删除选择领域的球形。
从以上画面，删除选择领域的球形之后的画面如下。
7-78
Fast Flexible Placer SM481(L) Administrator’s Guide

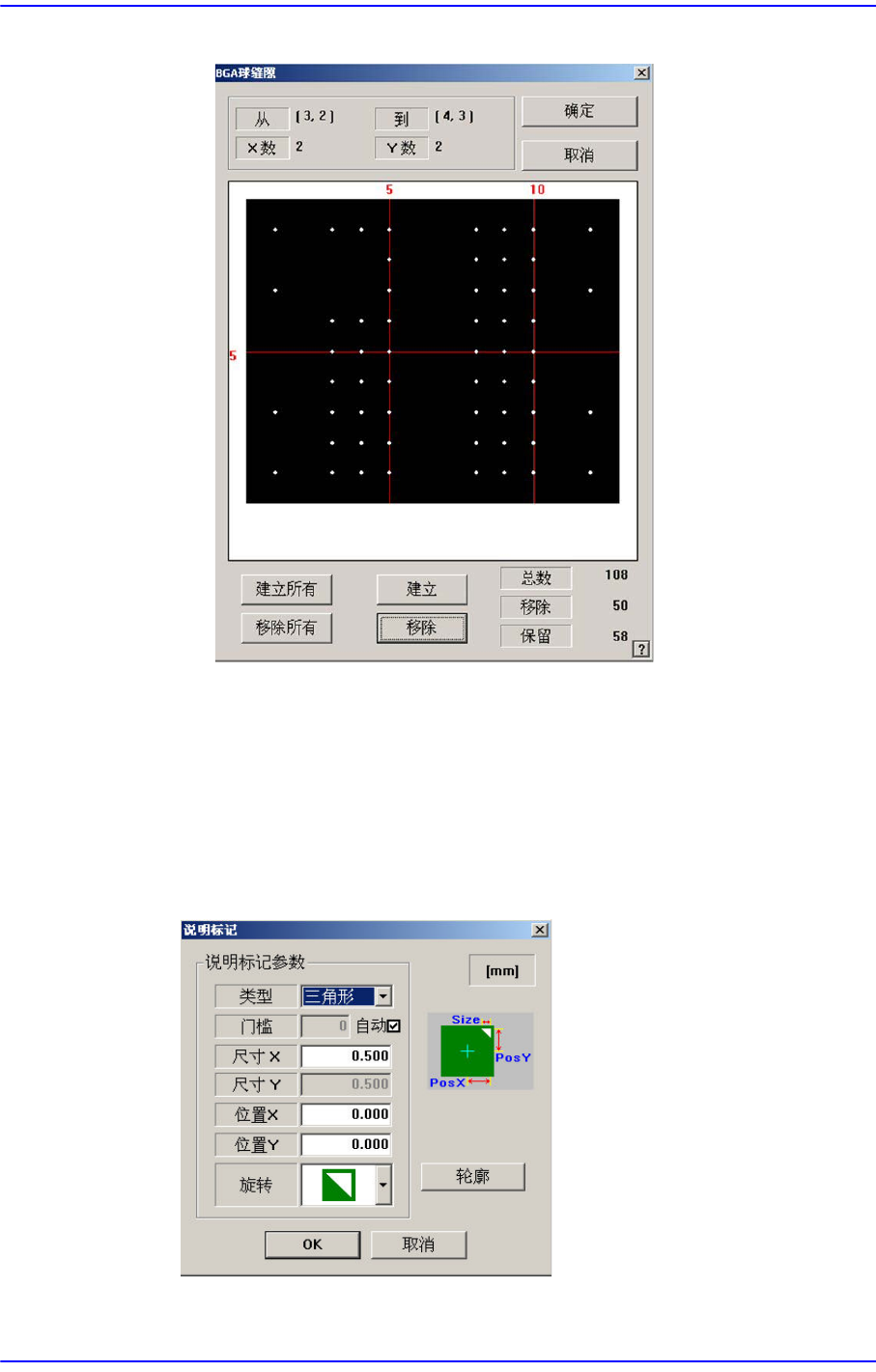

图
7.30 BGA
元件的球空开
-
已删除选择领域的球形的状态
”
对话框
< 确定> 按钮
储存已设定的球空开的当前状态之后关闭对话框。
< 取消> 按钮
忽略已设定的球空开的当前状态直接关闭对话框。
<Direction Mark> 按钮
设置BGA 方向。
以外的项目请参照 “7.1.1
共同
Align Data (7-15
页
)”
7-79
元件的登记
<Move> 按钮
用于手动吸附部件进行部件识别。 详细事项请参照 “7.1.1
共同
Align Data (7-15
页
)” 。
<测试> 按钮
使用设定的Align数据进行部件识别。 详细事项请参照 “7.1.1
共同
Align Data (7-
15
页
)” 。
<抓取图像> 按钮
阶段性变换部件形象照明值，保存形象，用户确认其中识别最好的形象照明值
进行保存，帮助指定最佳的照明值。 详细事项请参照 “7.1.1
共同
Align Data (7-
15
页
)” 。
备 注 如下列图形所示，横向球数与纵向球数应该在5 个以下，如果是
无法明确对比出球的形状与 Body的元件，则登记为BGA并减少
“分数(score)”值后识别元件。
否则，所识别的图形的分数不足而导致视觉识别错误。
