14-55
Machine Calibration

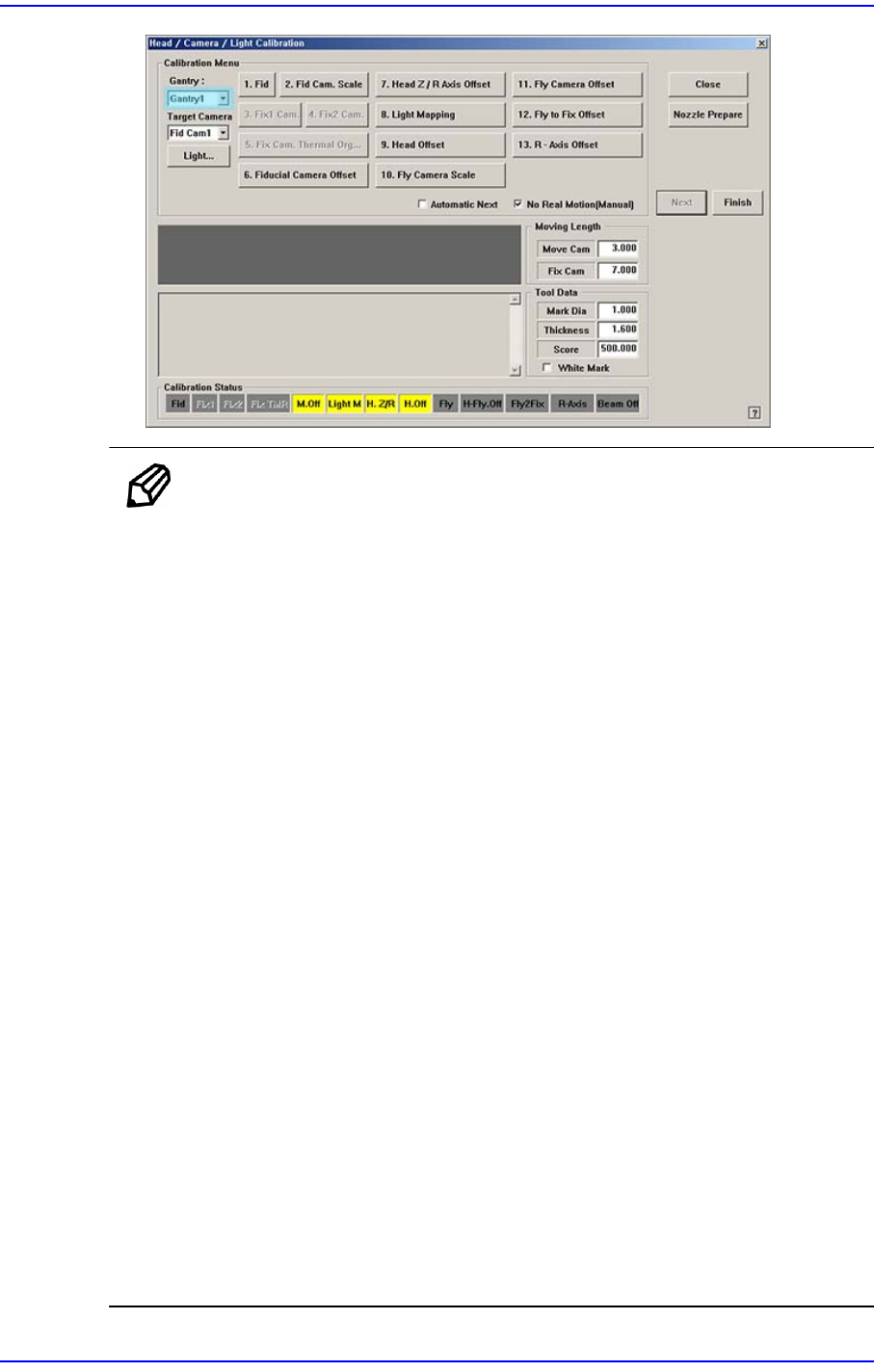

备 注 Head XY Offset Calibration 基准值如下。
Head 1
X:-0.06mm~0.06mm, Y: -0.05mm~0.05mm
Head 2
X:14.94mm~15.06mm, Y: -0.05mm~0.05mm
Head 3
X:29.94mm~30.06mm, Y: -0.05mm~0.05mm
Head 4
X:44.94mm~45.06mm, Y: -0.05mm~0.05mm
Head 5
X:59.94mm~60.06mm, Y: -0.05mm~0.05mm
Head 6
X:74.94mm~75.06mm, Y: -0.05mm~0.05mm
Head 7
X:89.94mm~90.06mm, Y: -0.05mm~0.05mm
Head 8
X:104.94mm~105.06mm, Y: -0.05mm~0.05mm
Head 9
X:119.94mm~120.06mm, Y: -0.05mm~0.05mm
Head 10
X:134.94mm~135.06mm, Y: -0.05mm~0.05mm
14-56
Fast Flexible Placer SM481(L) Administrator’s Guide
14.3.7.5. Fly Camera Scale Calibration
测量飞行相机的标度(Scale)。为了执行飞行相机的标度校正作业之前首先要确认校
正 Tool 是否在ANC的校正 Tool 处。
下面是 Fly-Camera Scale Calibration的校正步骤。
1. 点击< 准备吸嘴>按钮，在ANC 1号孔中插入CN400吸嘴。
2. 选择< 自动下一步> 校验框后，点击<10. Fly Camera Scale> 按钮，则对选择的
Gantry自动执行校正。
选择<没有实际运动（手动）> 校验框后，执行校正会在各Head 手动插入吸嘴，
并点击<下个>进入下一个阶段。
不选<自动下一步> 或<没有实际运动（手动）>中的任何校验框的状态下执行
校正时，虽然对当前被选的Head自动更换吸嘴，但要点击<下个>按钮才能执行
下一个阶段。

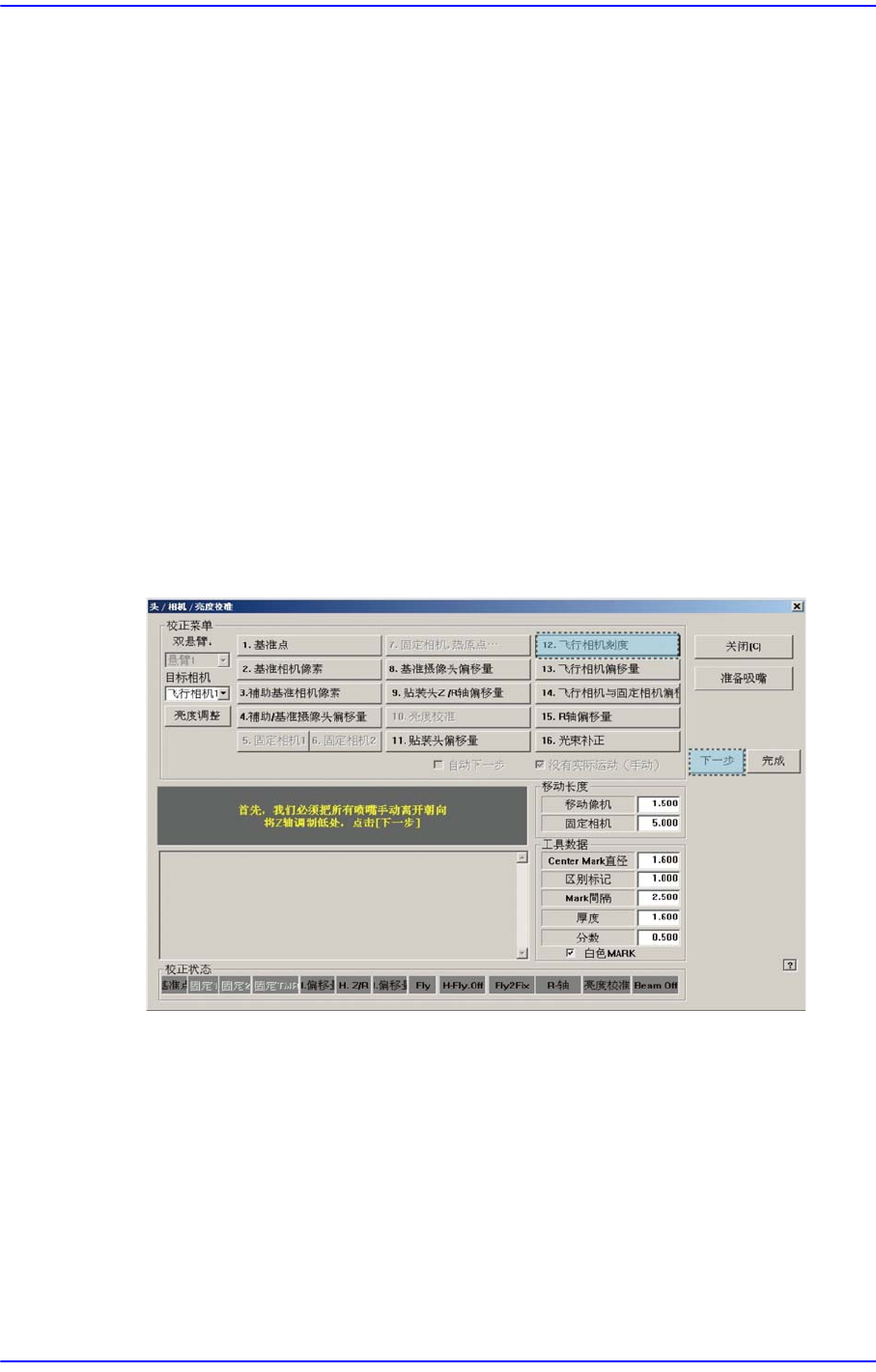

点击<10. Fly Camera Scale>按钮则显示”首先，我们必须把所有吸嘴手动离开朝
向。将Z 轴调制低处，点击[下一步]” 消息。为了手动除去所有贴装在磁头的吸
嘴，拉下磁头的Z轴请点击 < 下个> 按钮。
3. 那么，磁头组件（Head Assembly）移动到设备指定的位置后，下降所有Z 轴。此
时，请手动除去所有已安装的吸嘴。
4.
显示”下一步，将标准工具粘贴在头部1。点击[ 下一步]向下移动。移动后，手动
粘贴工具到首部。”消息。在磁头1的吸嘴支架上手动安装CN400 吸嘴后请点击
<下个>按钮。
5. 显示 “移动到中心位置工具摄像移动，点击[下一步 ]” 消息。为了把Head
Assembly移动到 ANC上的Calibrration Tool 位置，请点击<下个> 按钮。
6. 示” 排列高度上升，镜像关闭。移动，点击[下一步]”消息。请点击 < 下个>按
钮。
14-57
Machine Calibration
7. 那么，磁头1上升到飞行相机的 Align高度，关闭 Mirror。 然后在消息窗显示”准
备标准。

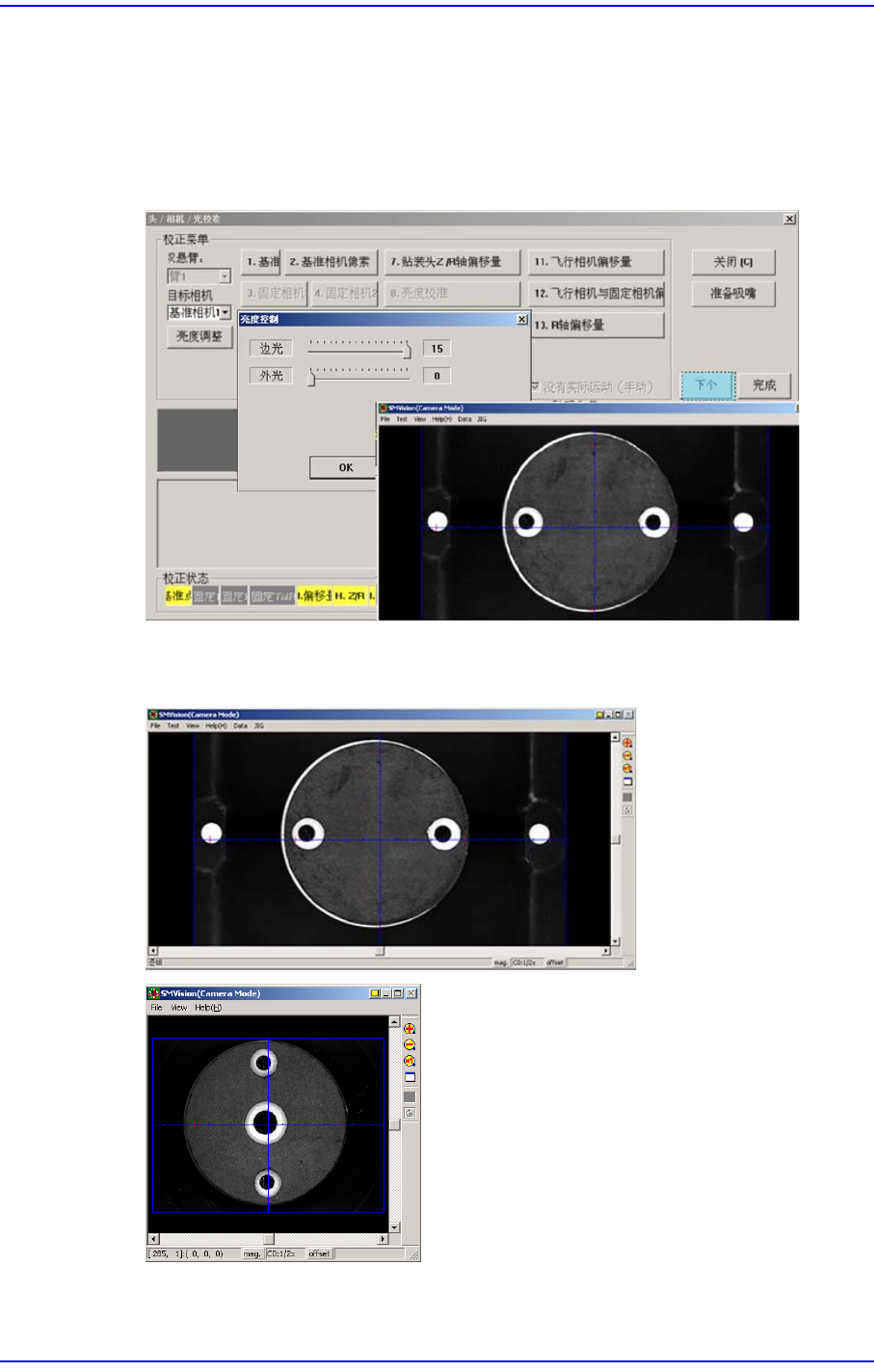

8. 对于标准，点击 [下一步].” 消息。此时在 <目标摄像 >组合框中选择”飞行相机
1”点击 < 亮度> 按钮，在”亮度控制” 对话框中SMVison显示的Calibration Tool 上
的 Fiducial Mark明显为止调整照明亮度后点击<下个>按钮。
9. 校正是：用飞行相机识别校正 Tool 底面的Fiducial Mark 2点后，校正 Tool 放到
ANC顶面的校正 Tool 位置，之后识别校正 Tool 上面的边缘Fiducial Mark 2点。
