12-3 LED 贴装作业 12.2. LED 元件的登记 需要登记 LED 元件 时， 在 “ 元件登记 ” 对话框单击 < 新元 件 > 键执行 “ 创建新元件 / 编 辑选定的元件 ” 对话框。 图 12.1 “ 封装组 = LED” 时的对话框 对于 LED 元件识别的主要选项如下。
12-2
Fast Flexible Placer SM481(L) Administrator’s Guide
备 注 由于所有的贴装坐标、基准标记与各种标记坐标都以相对于板原
点(Origin) 的距离进行示教，因此就算移动了工作站(Work
Station)后示教也能随时保持一定值。
12-3
LED
贴装作业
12.2. LED元件的登记
需要登记LED元件时，在“元件登记”对话框单击<新元件> 键执行“创建新元件/编
辑选定的元件”对话框。
图
12.1 “
封装组
= LED”
时的对话框
对于LED 元件识别的主要选项如下。
12-4
Fast Flexible Placer SM481(L) Administrator’s Guide
<LED反面检查> 校验框
为了使用检查LED的倒放功能时选择。只适用于Chip-R、Chip-C、Chip-circle、
Chip-tantal、Chip-aluminum、Melf等。详细的事项参考 的“<细节> 按钮”。
<细节> 按钮
执行“LED颠倒功能确认 ”详细事项设置对话框。圈选了<LED 翻转检查功能> 复
选框时，该键才会处于激活状态。

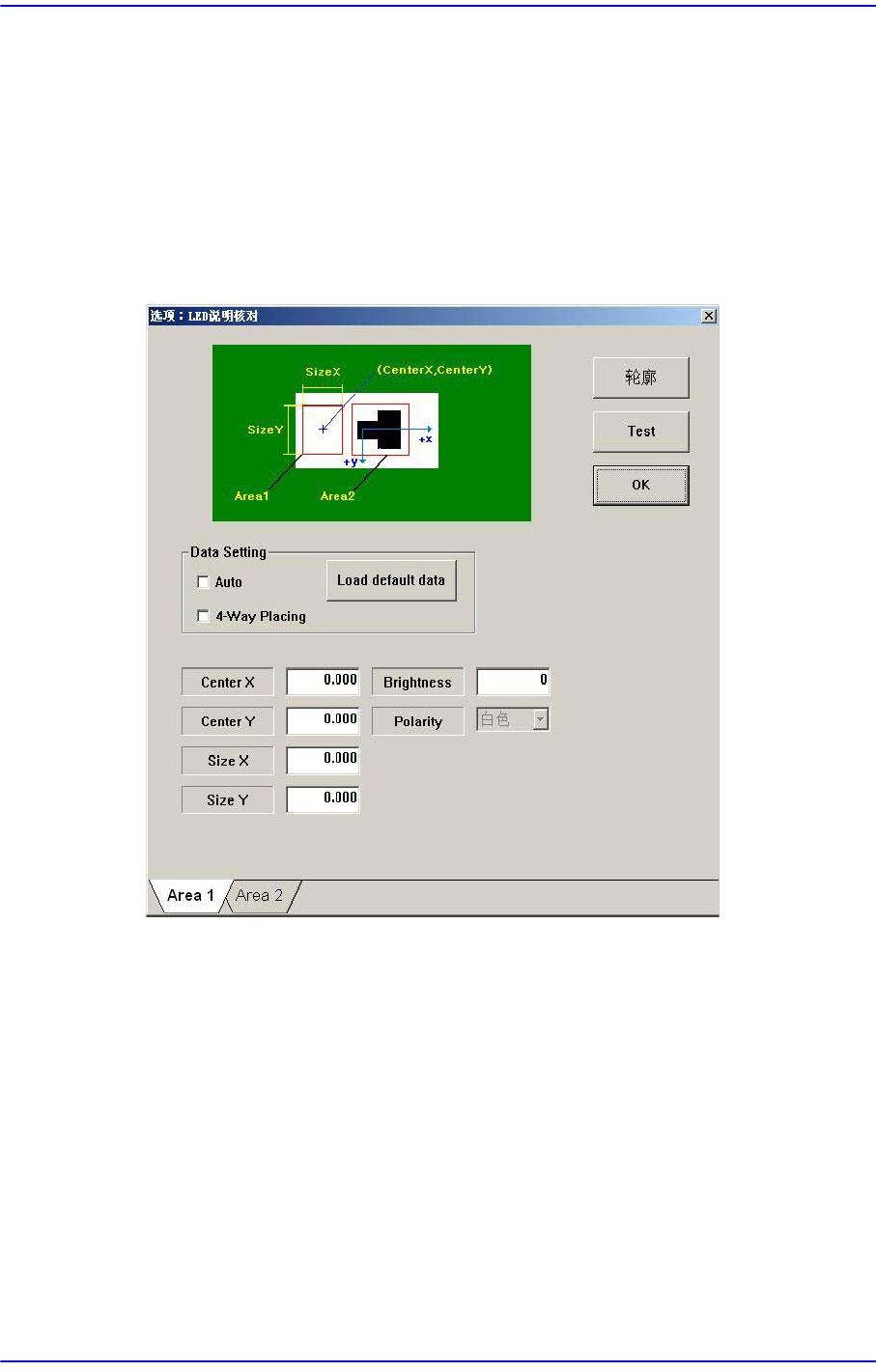

图
12.2 LED flip check
设置对话框
在“Area 1” 选项卡对话窗口设定LED的White区域。
Center X
以元件的中间作为基准，相对于White区域的中心的X 方向坐标。( 参考对话
窗口的图形)
Center Y
以元件的中间作为基准，相对于White区域中心的Y 方向坐标。( 参考对话窗
口的图形)
Size X
矩形区域的X方向尺寸(mm单位)
Size Y
