6-19
Board
定义

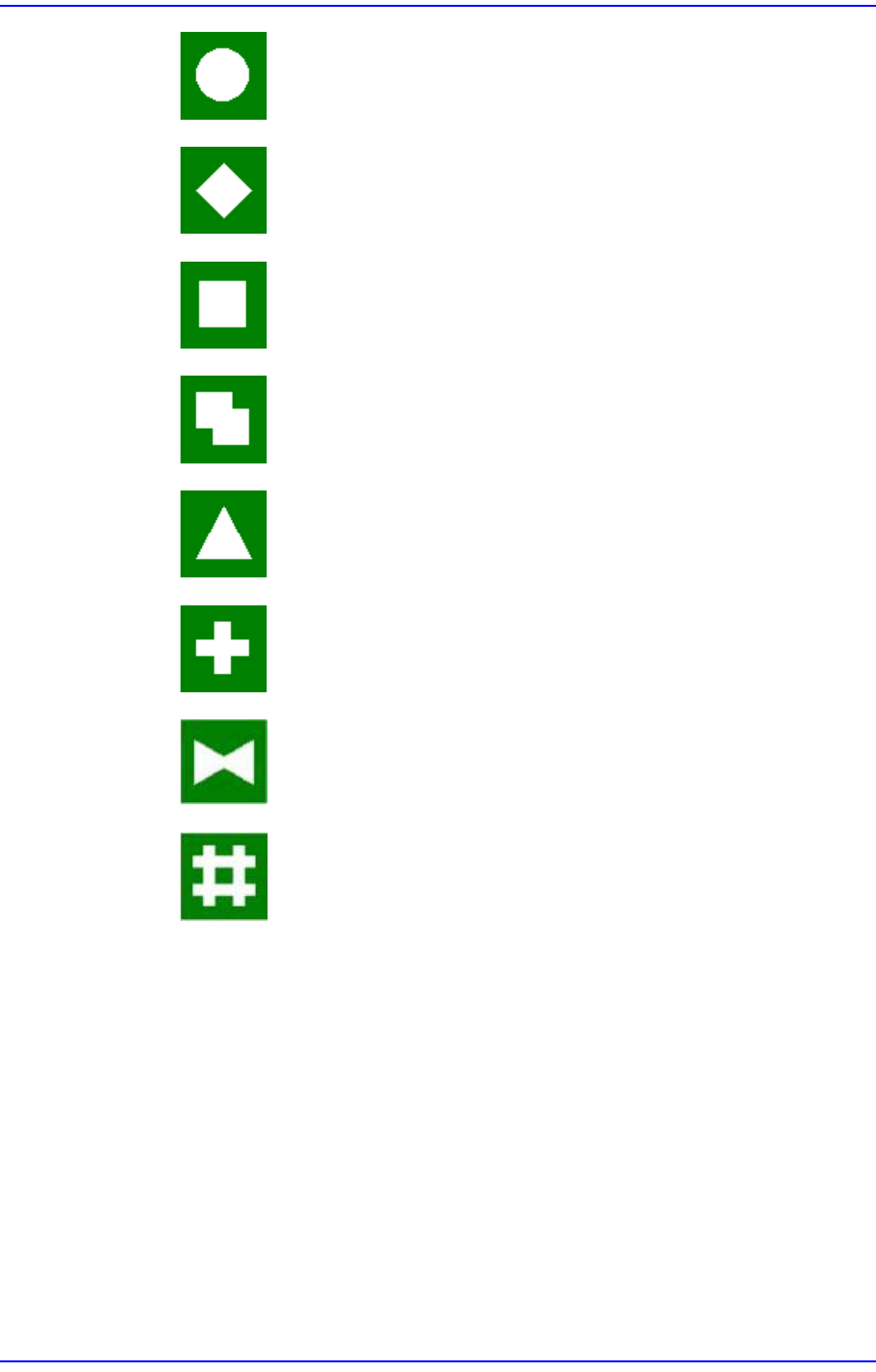

园: 圆形 基准点标记
菱形: 钻石形基准点标记。
长方形: 四角形基准点标记。
长方形2: 2个四角形的重叠形基准点标记 。
三角形: 三角形基准点标记。
“+"字光标: 十字形基准点标记。
Butterfly: 蝴蝶形Fiducial Mark。
Sharp: 井(#)形Fiducial Mark。
6-20
Fast Flexible Placer SM481(L) Administrator’s Guide

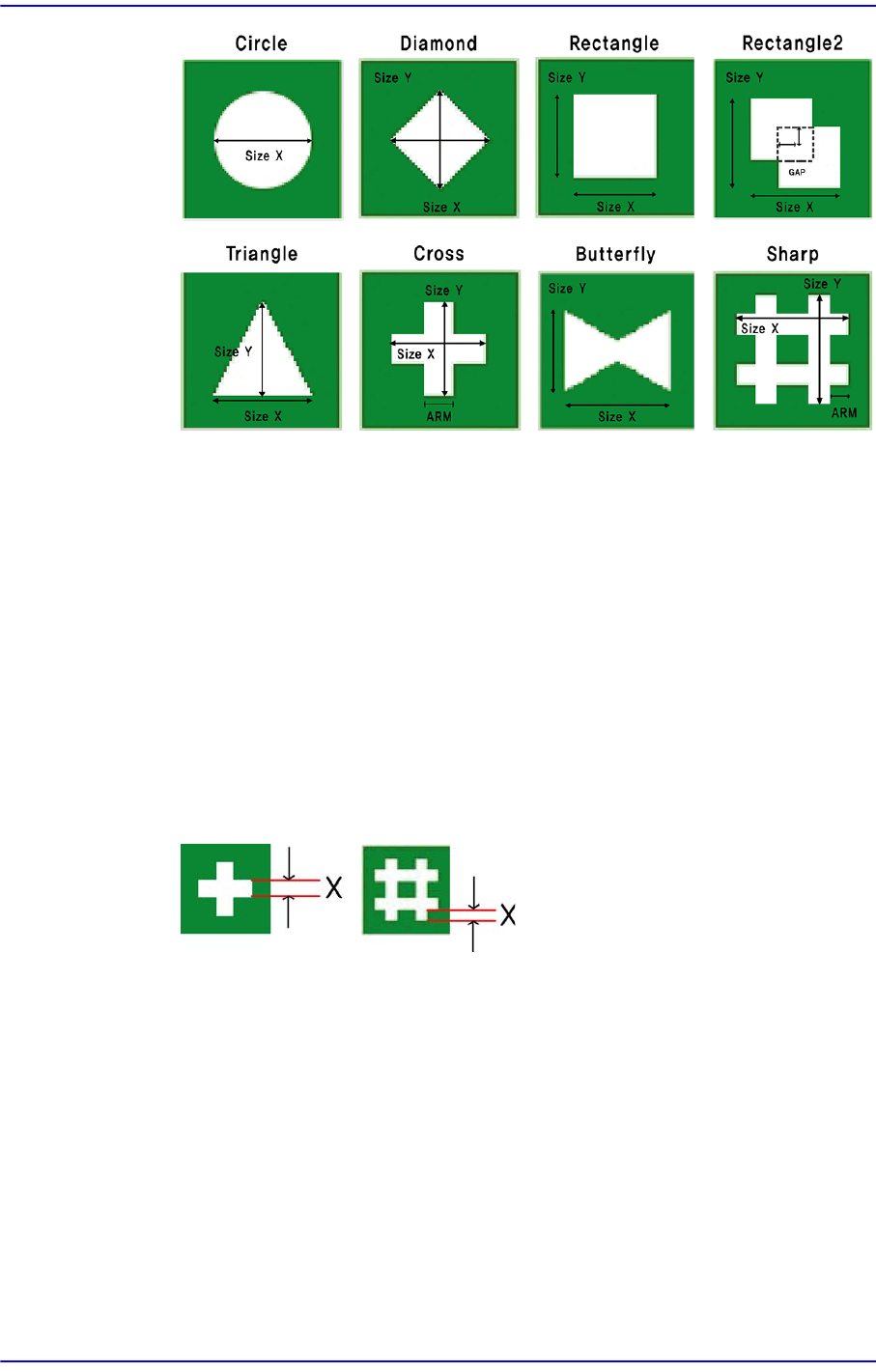

<6. 形状数据> 领域
它是有关基准标记形状的数据。
<尺寸X> 编辑框
设定基准标记的X轴方向尺寸。（以设备的坐标系为准）
<尺寸Y> 编辑框
设定基准标记的Y轴方向尺寸。（以设备的坐标系为准）
<Arm> 编辑框
设定十字形基准标记的横竖条的宽度。
Fiducial Mark形象为十字型时在<Arm> 编辑框中正确示教以下X对应的值
进行输入。
<偏光性> 组合框
选择基准点标记的颜色。可选择的颜色如下。
白色: 标记比周边亮的情况。
黑色: 标记比周边暗的情况。
<厚度> 编辑框
设定基准点标记的厚度。
0时，基准点标记为饱满的情况。
0以外的数字时，此数字为外廓线的宽度。

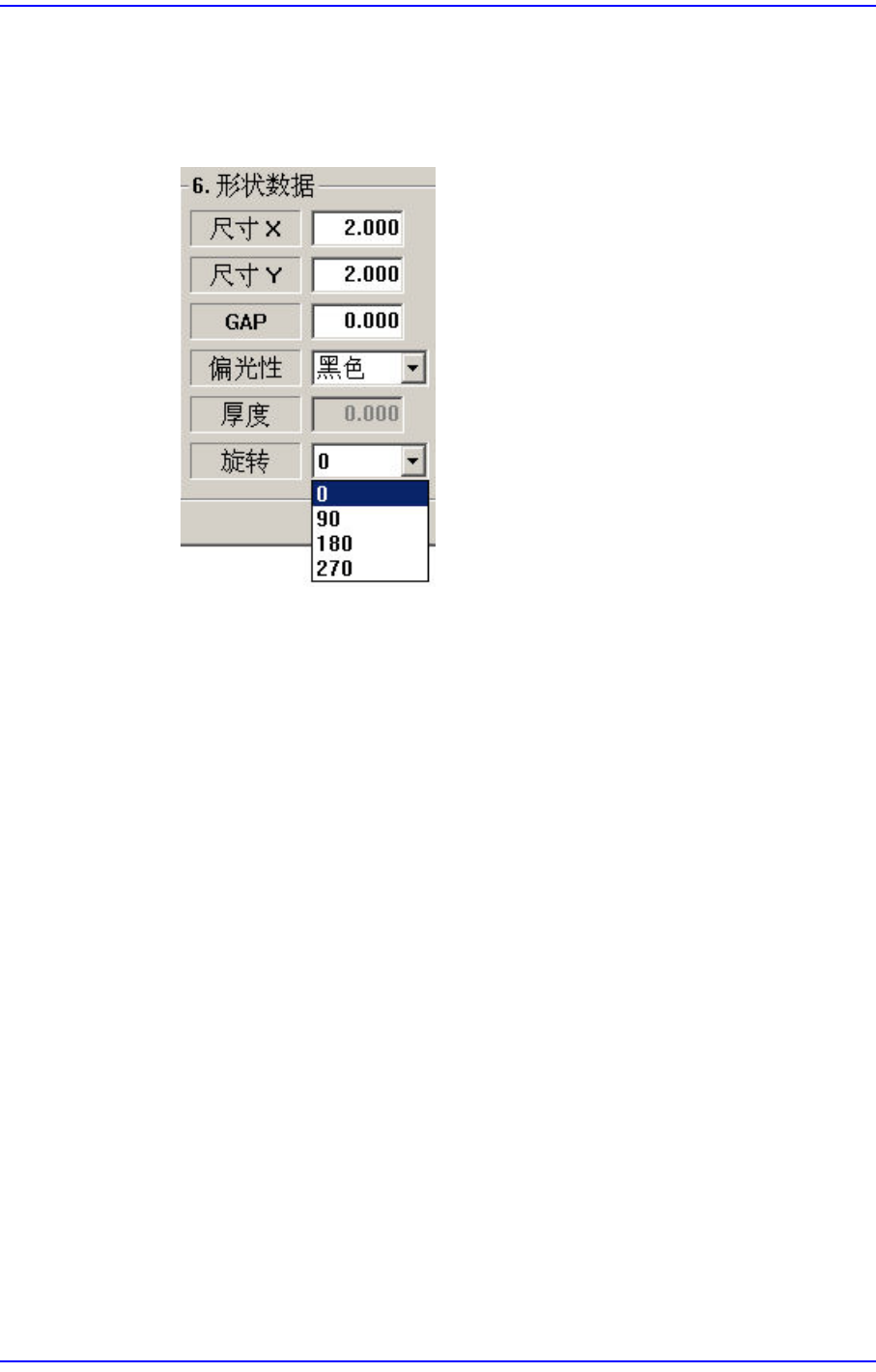

<旋转> 组合框
6-21
Board
定义
选择基准点标记的旋转角度。基准点标记为三角形时，已输入登录的数据为
边角是朝上的形状。但在实际当中，边角也有朝向侧面的形状。这种情况
时，选择旋转角度。
可选择的角度如下。
0: 标记的角度为0度的状态。
90: 标记旋转为90度角度的状态。
180: 标记旋转为180度角度的状态。
270: 标记旋转为270度角度的状态。
<7. 搜索面积> 领域
设定需检查基准标记的领域。它的主要使用目的为在一些特殊的PCB的周围有
类似标记的形状而防碍识别时，限定其检查范围。
<X> 编辑框
设定在X 轴的方向检查基准点标记的开始位置。SMVision’ 窗口的中央为0，
一般设置为 Fiducial Mark的 X 方向大小(Size X) 的负(-)值。
<Y> 编辑框
设定在Y 轴的方向检查基准点标记的开始位置。SMVision’ 窗口的中央为0，
一般设置为Fiducial Mark的 X方向大小(Size X)的负(-) 值。
<宽度X> 编辑框
设定在X轴的方向的检查范围。一般设置为 <7. 搜索面积> 领域的 <X> 编辑
框中设定值的2倍。
<宽度Y> 编辑框
设定在Y轴的方向的检查范围。一般设置为 <7.
搜索面积>领域的 <Y> 编辑
框中设定值的2倍。
