6-14
Fast Flexible Placer SM481(L) Administrator’s Guide

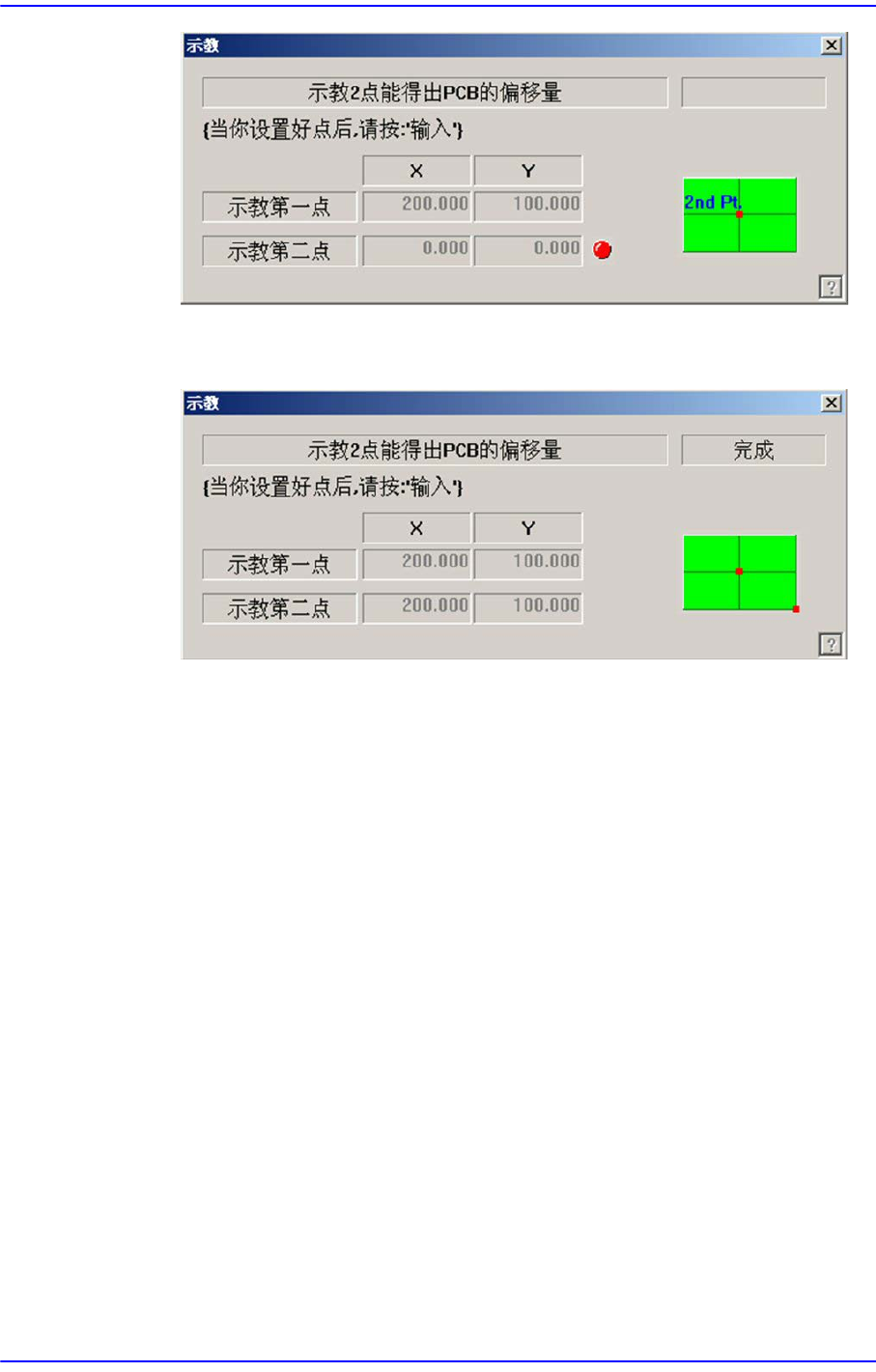

示教处于决定偏移位置上的小型 PCB原点。 示教完后按下” 输入”键时，显
示以下画面。
按下” 输入 ”键时，结束多片PCB 的偏移量示教。
<应用> 按钮
在这个领域，利用所设定的各项数据，自动生成多片 PCB的数据。
<5. 增加值> 领域
设定给<1. 应用> 领域的滑移行需追加的X, Y, R值。设定追加值后，单击” 增加”
按钮时，就给滑移行追加设定值。
<排列跳跃工具> 领域
全部跳过：Array PCB内的所有区块都忽略(Skip) 元件贴装作业。
全部贴装：Array PCB内的所有区块都进行元件贴装作业。
跳过：对于《拼板号》( 编辑框) 内输入的号码所对应的区块元件，不进行贴装
作业。
贴装：对于《拼板号》( 编辑框) 内输入的号码所对应的区块元件，进行贴装作
业。
<确定> 按钮
储存后关闭画面。
<取消> 按钮
不储存直接关闭画面。
6-15
Board
定义
6.3. 基准符号(Fiducial Mark)设定
PCB上有基准点标记时，设定基准点标记的位置和标记的数据。
Fiducial Mark为识别、补正PCB歪扭的 PCB上的Mark。如 果 没 有 Fiducial Mark 的
PCB，则相对降低贴装程度。

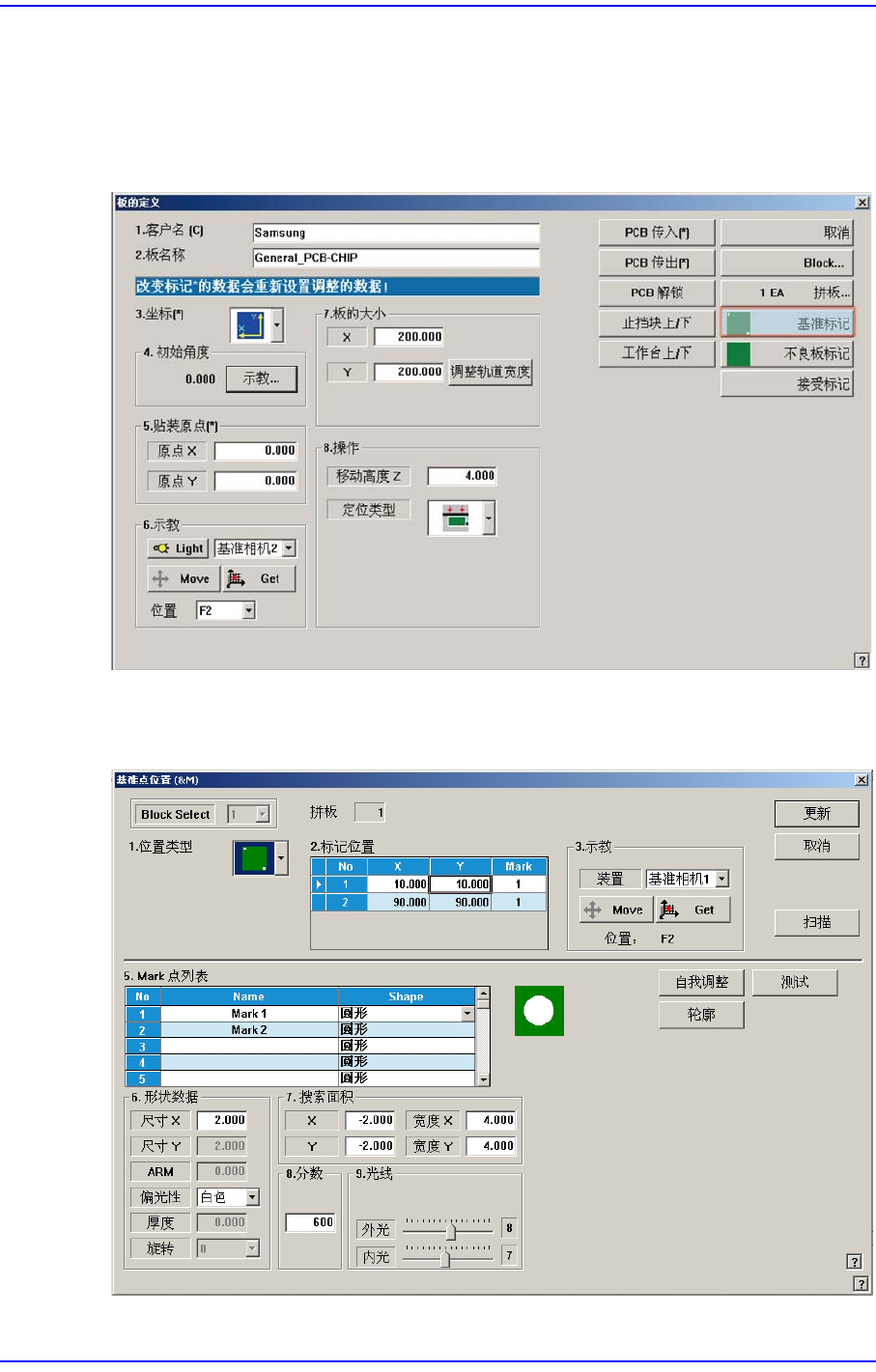

点击< 基准标记> 按钮时，显示以下画面。
图
6.4 . “
基准点位置
”
对话框
(
位置形式为
”None”
的状态
)
6-16
Fast Flexible Placer SM481(L) Administrator’s Guide
<Block Select> 组合框
Multi PCB时
在‘ 基板定义’对话框中自动选择所选的模型并对应的组合框为非激活状态。
Block PCB时
选择要设置的模型后，请设置其他的项目。

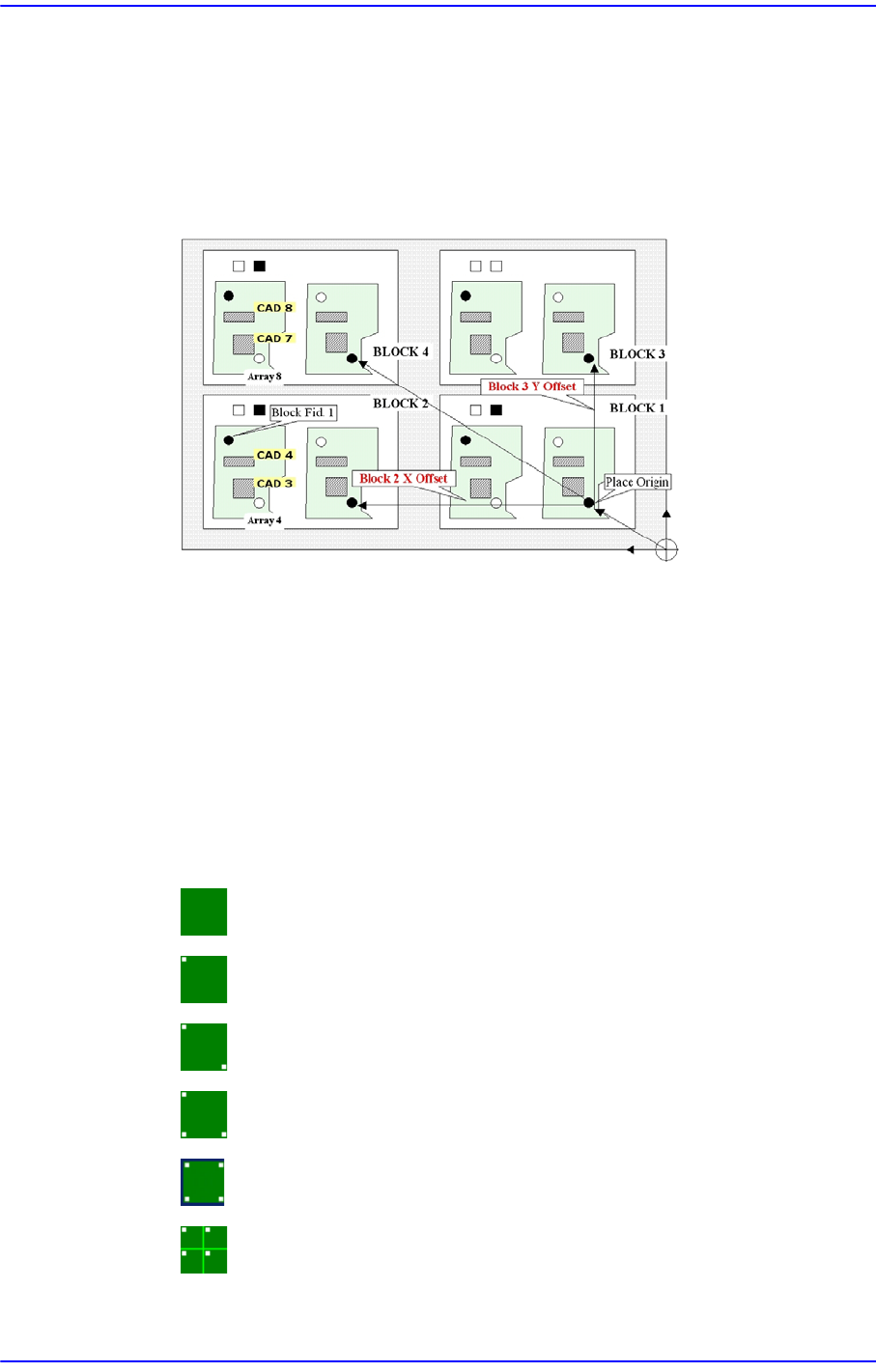

<1. 位置类型> 组合框
Fiducial Mark可选择使用1点, 2 点, 3点。 选择1点时, 可补正PCB 的X、Y歪扭，
但很难补正Theta（角度）。
即PCB 外围切削部分非常精密或Fiducial Mark只有1点时使用。不普遍使用。
2点时, 可补正PCB的 X, Y, Theta。是最普遍使用的方法。
3点时, Fiducial Mark的表面状态不稳定，Score 值偏差较大时使用3点。如果使
用3点，利用3 点可更精密地计算出横竖方向位置。
这里, 选择基准标记的数量。可选择的基准标记的数量如下。
None: 没有基准标记。
1Panel: 有1个PCB的补偿用基准标记。
2Panel: 有2个PCB的补偿用基准标记。
3Panel: 有3
个PCB 的补偿用基准标记。
4 Panel: 有4个PCB的补偿用基准标记。
1拼板: 多片PCB 的每一个单片上有1 个PCB 补偿用基准标记。
