14-16 Fast Flexible Placer SM481( L) Administrator’s Guide 5) 移动 Z 轴， 使 Outer 照明下端与吸嘴翼面 接触。 A: 吸嘴翼 B: Outer 照明的下端 6) 关闭 (Close)Manual T ools 对话框。 7) 这时， 把 “ 位置 ” 对话框的 Axis Z 值适用到 Check Pos 项目的 Z 值上。
14-15
Machine Calibration
Z轴高度的示教(Head Z Teaching)
默认值为50.5。
1) 在 View 菜单选择 执行“位置”。
2) 在 Nozzle Check TAP 对话框单击< 手动操作> 键，执行“手动控制”对话
框。
3) 在 Axis TAP对话框的< 轴>组合框选择Z。
4) 在 Camera TAP 对话框中选择与进行吸嘴安装检查的 Head相对应的
Camera。
14-16
Fast Flexible Placer SM481(L) Administrator’s Guide
5) 移动Z轴，使Outer照明下端与吸嘴翼面接触。
A:
吸嘴翼
B: Outer
照明的下端
6) 关闭(Close)Manual Tools 对话框。
7) 这时，把“ 位置”对话框的Axis Z值适用到Check Pos项目的Z 值上。
14-17
Machine Calibration
Nozzle Offset示教
1) 单击 OffsetX, Y壳即可激活< 测试>按钮。这时单击<测试> 按钮。
2) 在 Vision 屏幕以Box 表示Test 区域，设置Offset X, Offset Y值使该Test
Box来到下面 LED的正中央位置。设置X, Y值时的坐标系为Right-Down
坐标系。

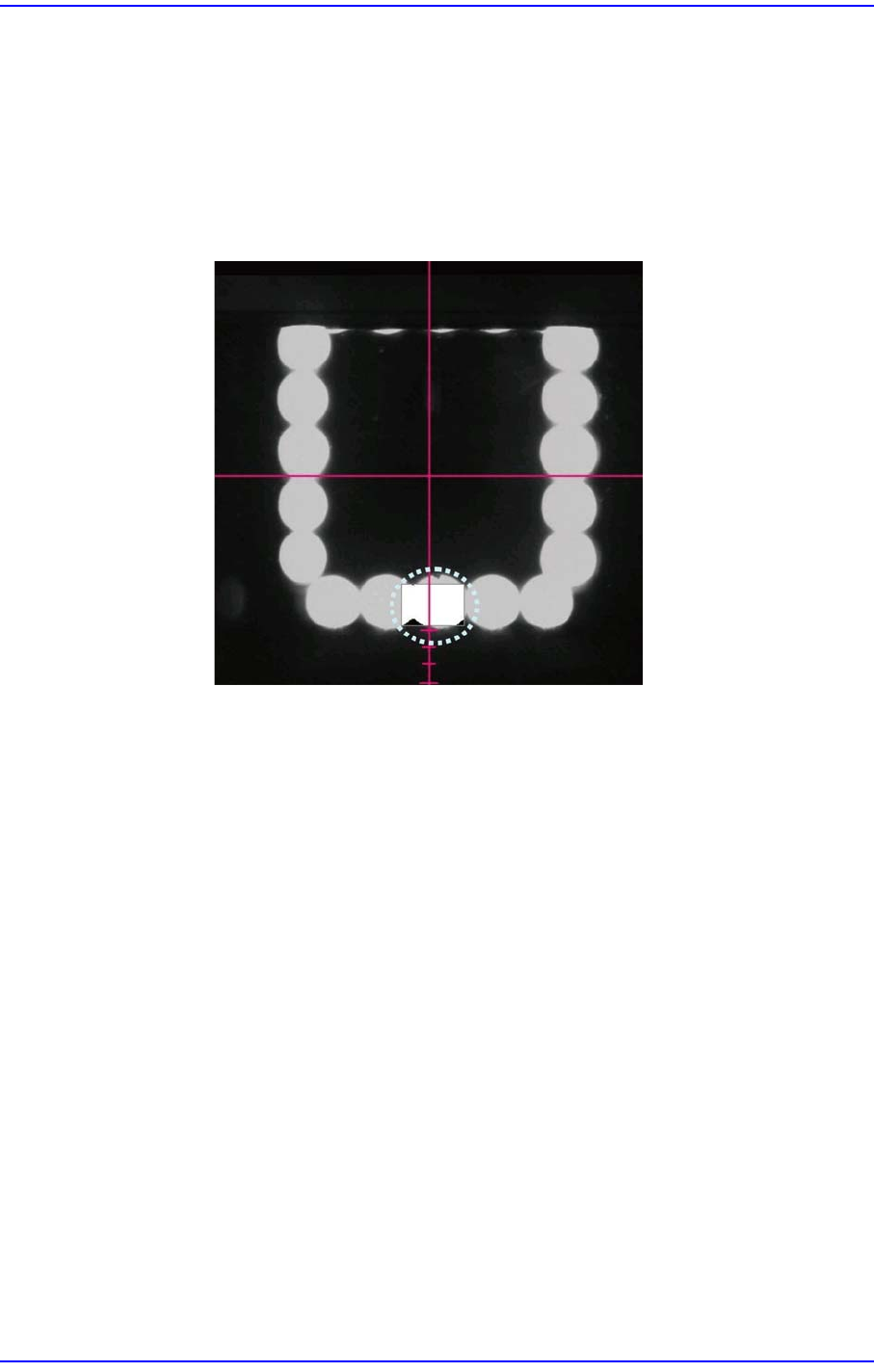

单击<测试>按钮后的SMVision屏幕
Nozzle Count示教
1) 单击 OffsetX, Y壳即可激活< 测试>按钮。这时单击<测试> 按钮。
2) 在 Vision 屏幕以Box 表示Test 区域，设置Count X(Width), Count Y(Height)
值，使得单击< 测试>按钮时该Test Box的大小成为90%以上的Pixel
CountPercent。Box的大小将以之前设置的OffsetX, Y值为基准变化。
Light Offset 示教
这是Pixel CountPercent为30 以下时的情况，主要是针对虽然判断为Nozzle
存在，却因为LED 故障等的原因而照明不亮的情形而执行。安装了最大的吸
嘴后再设置该区域。
与Nozzle Offset Teaching 及Nozzle Count Teaching的差异是Test Box 位置不
同。
1) 单击 OffsetX, Y壳即可激活< 测试>按钮。这时单击<测试> 按钮。
