7-37 元件的登记 7.1.2. CHIP 部品数据的设定 7.1.2.1. CHIP-Circle 部品数据的设定 设定有关圆形 CHIP 部品的排列 数据。 图 7.12 “ 封装组 = CHIP-Circle” 时的对话框 < 相机号 > 组合框 选择识别部品的摄象机。 详细事项请参照 “ 7.1.1 共同 Align Data (7-15 页 ) ” 。 按钮 设定识别部品用摄象机的照明度。 详细事 项请参…
7-36
Fast Flexible Placer SM481(L) Administrator’s Guide
<光线水平范围> 组合框
选择各照明别照明值基本设置范围。
Rough
所有照明的照明值每增加5，并保存形象（Image）。
Fine
当前设置的照明值前后2阶段范围内照明值每增加1 保存Image。
All Range
对所有照明值领域保存 Image。
User Define
用户指定照明值变化范围及间隔。
重复个数
表示Image 的储存次数。
光线水平度
显示当前照明值。
图像拾取范围
显示用在保存Image的照明值范围及间隔。 Light Level Range设置为 User
Define用户可直接输入/修改范围。
从
显示照明值变化的开始 Level。
到
显示照明值变化的结束 Level。
增加
设置照明值变化间隔。
<开始> 按钮
开始Image Capture 作业。
<取消> 按钮
Image Capture 中中断作业。
<关闭> 按钮
结束对话框。
7-37
元件的登记
7.1.2. CHIP 部品数据的设定
7.1.2.1. CHIP-Circle 部品数据的设定
设定有关圆形CHIP部品的排列数据。
图
7.12 “
封装组
= CHIP-Circle”
时的对话框
<相机号> 组合框
选择识别部品的摄象机。详细事项请参照 “7.1.1
共同
Align Data (7-15
页
)” 。
按钮
设定识别部品用摄象机的照明度。 详细事项请参照 “7.1.1
共同
Align Data (7-15
页
)” 。
<尺寸> 领域
设定排列尺寸。
<本体 X> 编辑框
输入部件的直径。
此外的设定项目请参照 “7.1.1
共同
Align Data (7-15
页
)”。
<选项> 领域
与部件识别相关的Align 数据中设置Option数据。
<使用LED轻击检查> 选择框
为了使用检查LED的倒放功能时选择。详细的事项参考“7.1.2.2 CHIP-Rect
部品数据的设定
”的“<Detail>
按钮
”。
7-38
Fast Flexible Placer SM481(L) Administrator’s Guide

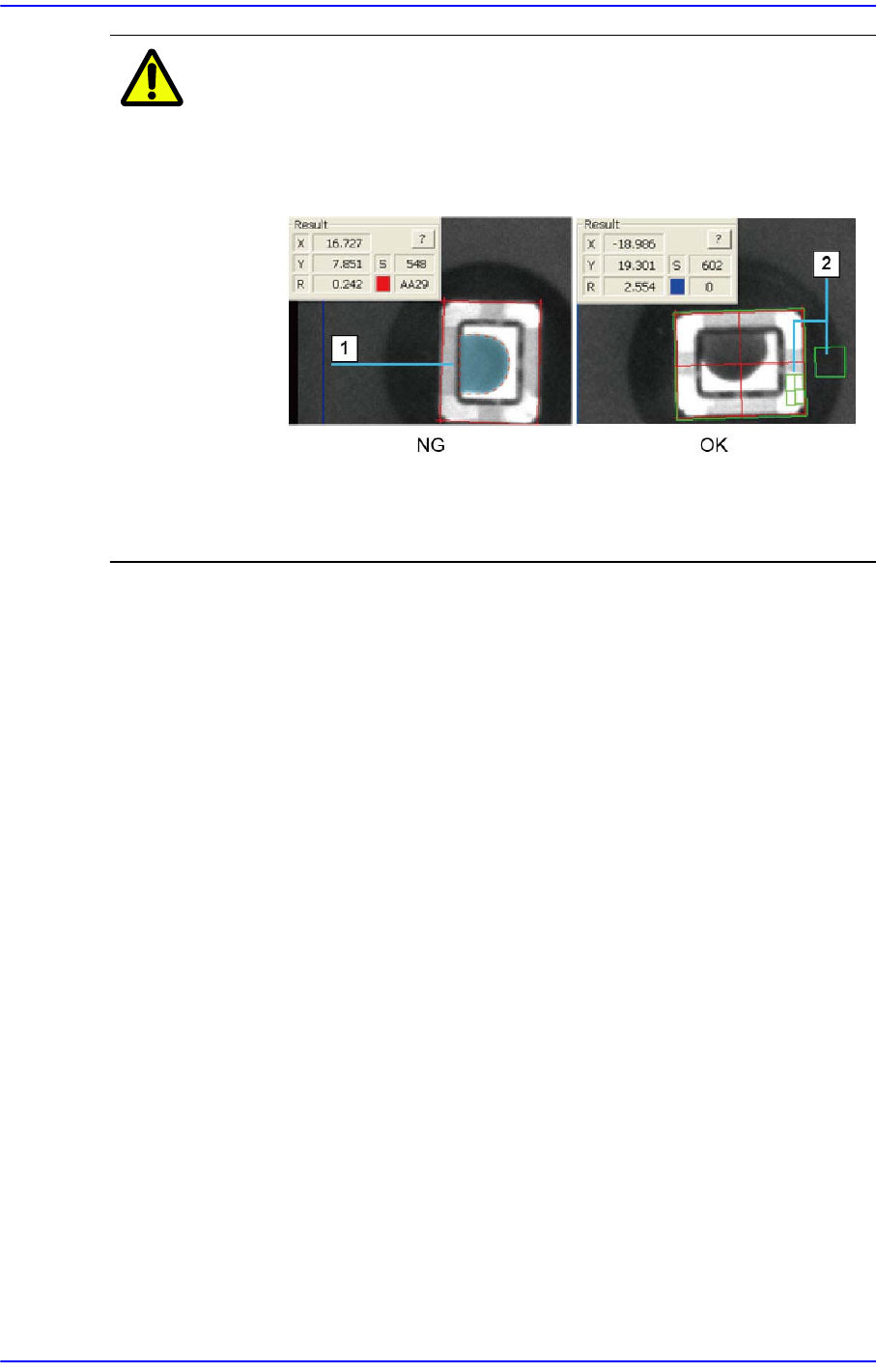

注 意 即使是像下列图形一样在元件的Body上有黑色圆形状的芯片元
件，也利用“LED反面检查”功能登记元件。
否则，即使正常吸附了元件也会被判定为没有吸附元件而发生错
误。
1:
把
Body
上的黑色圆形状错误地识别成吸嘴
2:
适用
LED
反面检查功能识别了正常元件
