4.2 Wie Sie den Automaten aufstellen
4.2.1 Sicherheitshinweise
WARNUNG
– Beachten Sie die geltenden Unfallvorschriften für den Transport schwerer Güter.
– Wenn Sie zum Transport des Automaten nicht den in Abschnitt 4.1.3
spezifizierten Hubwagen
verwenden, riskieren Sie, dass die Maschine kippt.
– Tragen Sie insbesondere spezielles Schuhwerk, um die Quetschgefahr für Ihre Füße zu mini-
mieren.
– Setzen Sie den Hubwagen nur an den gekennzeichneten Stellen an (siehe Punkte A in Abb.
4.1 - 1).
4.2.2 Den Automaten aufstellen
Æ Heben Sie den Automaten mit dem Hubwagen hoch und justieren Sie die Maschinenfüße,
dass der Abstand der Oberkante des Leiterplattentransports zur Maschinenfußunterkante
830 mm beträgt.
Æ Achten Sie darauf, dass der Abstand zwischen den LP-Transporten der Automaten zwischen
1 bis 3 mm beträgt.
Æ Richten Sie alle Automaten geradlinig zueinander aus. Sie erreichen dies, indem Sie eine
Schnur spannen.
Æ Justieren Sie jeden Automaten mit Hilfe einer Maschinenwasserwaage mit einer Genauigkeit
von 0,02 mm/m.
Æ Kontern Sie die Maschinenfüße.
Æ Überprüfen Sie noch einmal die Justage des Automaten mit der Maschinenwasserwaage und
korrigieren Sie die Einstellungen, wenn nötig.
VORSICHT
Entfernen Sie alle Transportsicherungen aus dem Automaten! 4
Æ Montieren Sie die für den Versand demontierten Komponenten.
Æ Stellen Sie die elektrischen und pneumatischen Anschlüsse her.
LEBENSGEFAHR
Nur dafür ausgebildetes und zertifiziertes Personal darf die elektrischen Anschlüsse herstel-
len. 4
Betriebsanleitung SIPLACE CS 4 Aufstellen des Automaten
Softwareversion SR.408.xx Ausgabe 03/2006 DE 4.3 BE-Wagen auf andere LP-Transporthöhe umrüsten
103
4.3 BE-Wagen auf andere LP-Transporthöhe umrüsten
4.3.1 Werkzeug
Sechskantstiftschlüssel, Satz bis 8 mm
4.3.2 Sicherheitshinweise
WARNUNG QUETSCHGEFAHR
Nehmen Sie alle Förderer von der Tischplatte, bevor Sie die Tischhöhe des BE-Wagens ändern.
Lassen Sie beim Umrüsten entsprechende Vorsicht walten, da die Tischplatte sehr schwer ist. 4
4

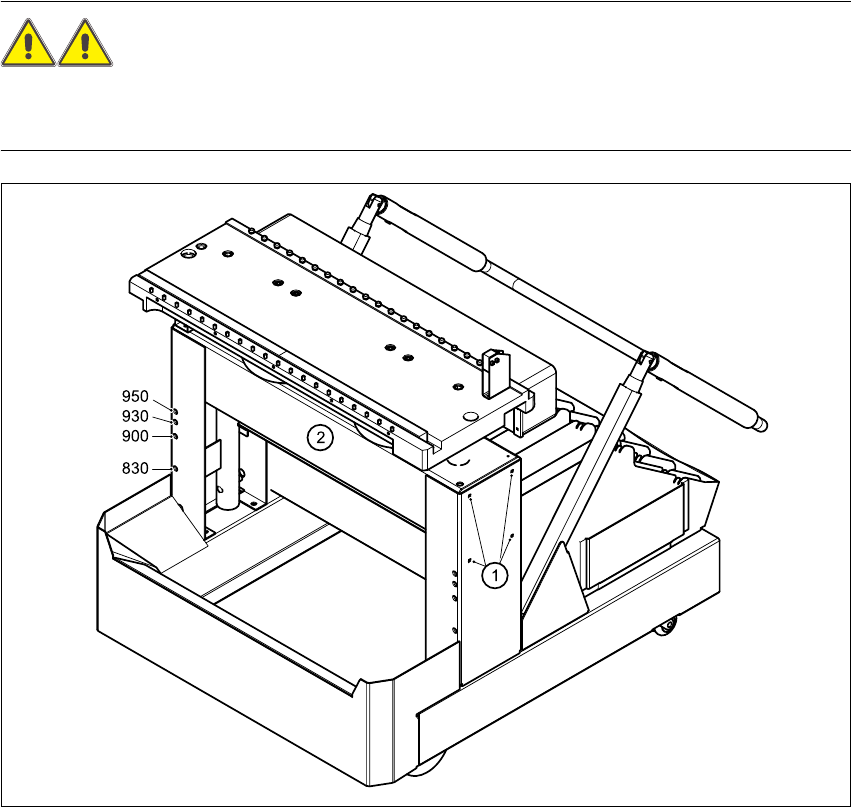

Abb. 4.3 - 1 BE-Wagen auf eine andere LP-Transporthöhe umrüsten
(1) Klemmschrauben, 4 Stück je Seite
(2) Bohrungen an der Traverse zum Anpassen der Tischehöhe auf 830, 900, 930 und 950 mm
Höhe
4 Aufstellen des Automaten Betriebsanleitung SIPLACE CS
4.3 BE-Wagen auf andere LP-Transporthöhe umrüsten Softwareversion SR.408.xxAusgabe 03/2006 DE
104
Æ Setzen Sie die beiden Innensechskant-Stiftschlüssel (8 mm) in die Bohrung für die aktuelle LP-
Transporthöhe ein (siehe Abb. 4.3 - 1
).
Æ Lösen Sie die vier Klemmschrauben auf beiden Seiten des BE-Wagens (siehe Punkt 1 in Abb.
4.3 - 1
).
Æ Bitten Sie zwei Personen, Ihnen beim An- bzw. Absenken der Tischplatte zu helfen. Sie sollen
die Tischplatte halten, während Sie beide Sechskant-Stiftschlüssel herausziehen.
Æ Heben Sie die Tischplatte an oder senken Sie diese auf die gewünschte LP-Transporthöhe.
Æ Schieben Sie beide Sechskantschlüssel (8 mm) in die Bohrung für die neue Transporthöhe.
Æ Drehen Sie die Sechskant-Stiftschlüssel so, dass die Traverse (Pos. 2 in Abb. 4.3 - 1) auf der
Kante der Stiftschlüssel aufsitzt. Nur dann lassen sich die Sechskant-Stiftschlüssel nach Be-
festigen der Traverse leicht herausziehen.
Æ Befestigen Sie die Traverse auf beiden Seiten mit den vier Klemmschrauben (Pos. 1 in Abb.
4.3 - 1
).
Æ Drehen Sie nun die Sechskantstiftschlüssel etwas und ziehe Sie sie heraus.
