2 Betriebssicherheit Betriebsanleitung SIPLACE CS 2.6 Restspannungen und Entladezeiten im Automaten Softwareversion SR .408.xxAusgabe 03/2006 D E 50 2.6.1 Betriebssp annungen, R est sp annungen und Entladezeiten nach Drü…

Betriebsanleitung SIPLACE CS 2 Betriebssicherheit

Softwareversion SR.408.xx Ausgabe 03/2006 DE 2.6 Restspannungen und Entladezeiten im Automaten

2.6 Restspannungen und Entladezeiten im Automaten

Wird der NOT-HALT-Taster gedrückt oder der Automat abgeschaltet, werden die Elektrolytkon-

densatoren über schaltbare Widerstände auf der Entladungsplatine (00308443-xx) innerhalb

kurzer Zeit auf ungefährliche Restspannungen entladen.

Sie können die Spannungen an den Messbuchsen 001 - 009 an der Spannungsmesseinheit im

Servoeinschub abgreifen.

WARNUNG 2

Die Automaten der SIPLACE-Familie werden mit 3 x 400 V~ (3 x 208 V~ U.S.A -Version) ± 5%,

50/60 Hz Netzspannung versorgt. Teile dieser Anlage führen daher lebensgefährliche Spannun-

gen - auch bei ausgeschaltetem Hauptschalter.

Unsachgemäßer Umgang mit diesen Automaten kann deshalb zu Tod oder schwerer Körperver-

letzung sowie erheblichem Sachschaden führen. Beachten Sie die geltenden Unfallverhütungs-

und DIN-Vorschriften (insbesondere EN 60204, Teile 1).

Nur qualifiziertes bzw. geschultes Personal darf die Abdeckung über dem Servoeinschub öffnen.2

Abb. 2.6 - 1 Messbuchsen an der Spannungsmesseinheit im Servoeinschub

GND

007

001 002 003

004

005 006

008 009

100VDC/

0VDC

30VDC 24VDC 12VDC 5VDC

100VDC

155VDC/0VDC

30VDC

ungeschaltet

geschaltet

2 Betriebssicherheit Betriebsanleitung SIPLACE CS

2.6 Restspannungen und Entladezeiten im Automaten Softwareversion SR.408.xxAusgabe 03/2006 DE

2.6.1 Betriebsspannungen, Restspannungen und Entladezeiten nach Drücken

des NOT-HALT-Tasters

2.6.2 Restspannungen und Entladezeiten nach Ausschalten des Hauptschalters

VORSICHT

Um Datenverlust zu vermeiden, schalten Sie den Automaten - außer in Notfällen - erst nach fol-

genden Kriterien aus:

– Der Automat hat die Datenübertragung von Maschinen-, Rüstungs- und Nutzendaten beendet.

– Der Automat hat die LP-Bearbeitung beendet.

– Der Automat hat die Hochlaufphase beendet.

– Das Windows XP-Betriebssystem wurde ordnungsgemäß heruntergefahren. 2

Messbuchse 00X

gegen 007 (GND)

gemessen

Spannung

bei Normalbetrieb

Restspannung

bei NOT-HALT

Entladezeiten

der Elektrolyt-

kondensatoren auf 12 V-

001 100 V- 10 V- < 2 sec

002 30 V- 30 V- –

003 30 V- < 12 V- < 2 sec

004 24 V- 24 V- –

005 12 V- 12 V- –

006 5 V- 5 V- –

008 100 V- 10 V- < 2 sec

009 155 V- 10 V- < 1 sec

Tab. 2.6 - 1 Betriebsspannungen, Restspannungen und Entladezeiten nach Drücken des NOT-HALT-Tasters

Messbuchse 00X

gegen 007 (GND) gemessen

Restspannung bei

Hauptschalter aus

Entladezeiten der Elektrolyt-

kondensatoren auf 12 V-

001 < 12 V- < 2 sec

002 < 12 V- < 2 sec

003 < 12 V- < 2 sec

004 0 V- –

005 0 V- –

006 0 V- –

008 < 12 V- < 2 sec

009 < 12 V- < 1 sec

Tab. 2.6 - 2 Restspannungen und Entladezeiten nach Ausschalten des Hauptschalters

Betriebsanleitung SIPLACE CS 2 Betriebssicherheit

Softwareversion SR.408.xx Ausgabe 03/2006 DE 2.7 Sperren der Druckluftzufuhr und Druckabbau

2.7 Sperren der Druckluftzufuhr und Druckabbau

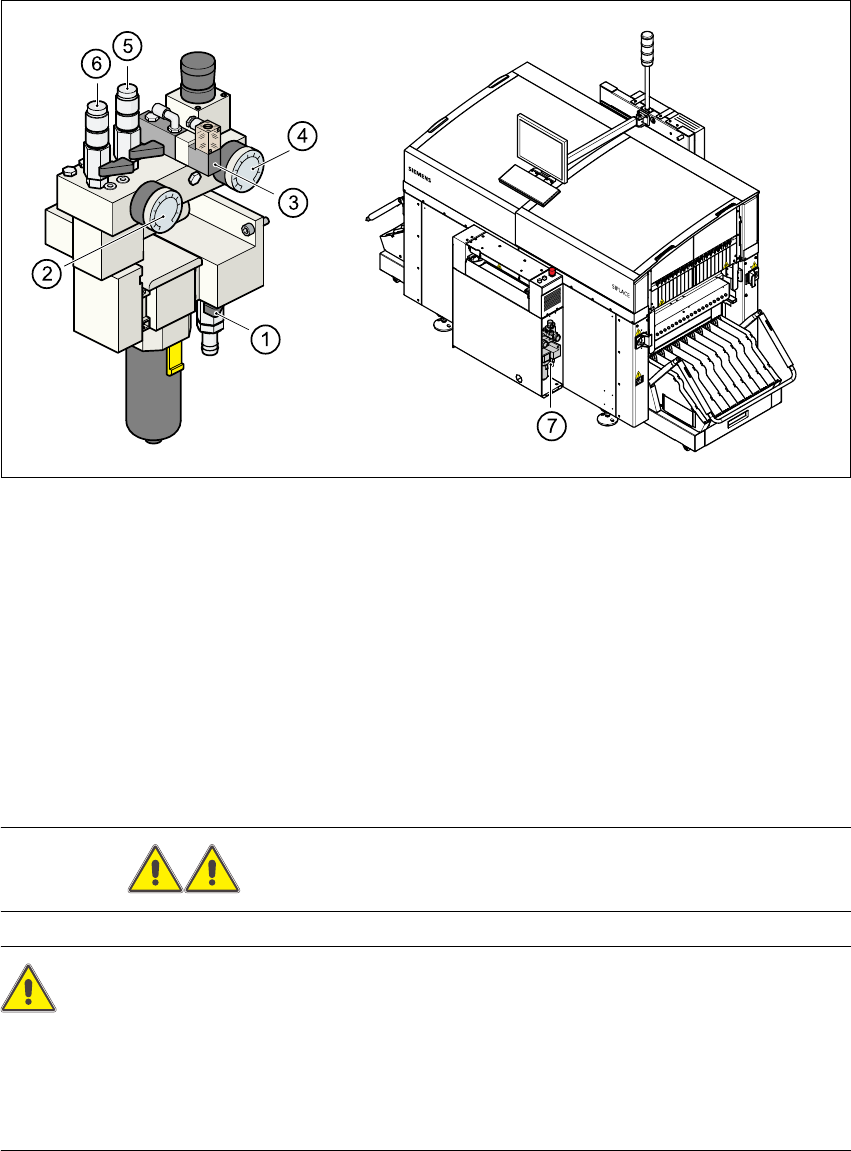

Abb. 2.7 - 1 Drucklufteinheit am Automaten

(1) Hebel des Absperrhahns in Stellung ’ZU’

(2) Betriebsdruckmanometer

(3) Magnetventil zum Entlüften der Gurtschneidgeräte bei NOT-HALT

(4) Manometer für Betriebsdruck des Stoppers

(5) Druckluftversorgung, Portal 2

(6) Druckluftversorgung, Portal 1

(7) Lage der Drucklufteinheit

WARNUNG Lösen Sie niemals Druckluftleitungen, die unter Druck stehen. 2

VORSICHT

Bei eingeschalteter Maschine dürfen Sie die Druckluftzufuhr mit dem Absperrhahn maximal

30 Minuten unterbrechen. Brauchen Sie für die Instandhaltungs- bzw. Servicearbeiten am Pneu-

matiksystem länger, so müssen Sie den Automaten am Hauptschalter ausschalten und ihn von

der Druckluftversorgung trennen.
