Betriebsanleitung SIPLACE CS 2 Betriebssicherheit Softwareversion SR.408.xx Ausgabe 03/2006 DE 2.2 Warnschilder 31 2.2.3.2 W arnschild W207 an der Steuere inheit des LP-T ransport s 2 Abb. 2.2 - 8 Warnschild W207 an der …
2 Betriebssicherheit Betriebsanleitung SIPLACE CS
2.2 Warnschilder Softwareversion SR.408.xxAusgabe 03/2006 DE
30
2.2.3 Warnschild W207
2
Pos. W 207 in den Abb. 2.2 - 7 und 2.2 - 8 (Anzahl pro Maschine: 2)
2.2.3.1 Warnschild W207 auf der Makrolon-Scheibe des Servoeinschubs
2
Abb. 2.2 - 7 Warnschild W207 auf der Makrolonscheibe des Servoeinschubs
Pos. W207, Artikel-Nr. 03009346-01
2
NETZSPANNUNG!
Hauptschalter ausschalten und 30 Sekunden abwarten, bis sich
die Kondensatoren entladen haben.
NAFTA-Region: RISK OF ELECTRIC SHOCK OR BURN!
03009
3
4
3
0
1
03
00
9
34301
0
3
00934
5
0
1
03
0
0934501
030
0
9345
0
1
7L
007
GND
2L
5
L
002
2L
13005
00
4
6L
5V
00
6
005
009
008
12V
1L
0
0
1
0
03
MJE
24V
MJE
13005
MJE
13005
MJE
13005
Betriebsanleitung SIPLACE CS 2 Betriebssicherheit
Softwareversion SR.408.xx Ausgabe 03/2006 DE 2.2 Warnschilder
31
2.2.3.2 Warnschild W207 an der Steuereinheit des LP-Transports
2
Abb. 2.2 - 8 Warnschild W207 an der Steuereinheit des LP-Transports
Pos. W207, Artikel-Nr. 03009346-01
2 Betriebssicherheit Betriebsanleitung SIPLACE CS
2.2 Warnschilder Softwareversion SR.408.xxAusgabe 03/2006 DE
32
2.2.4 Warnschild W211 am CEKON-Stecker
2
Pos. W 211 (Anzahl pro Maschine: 1)
2

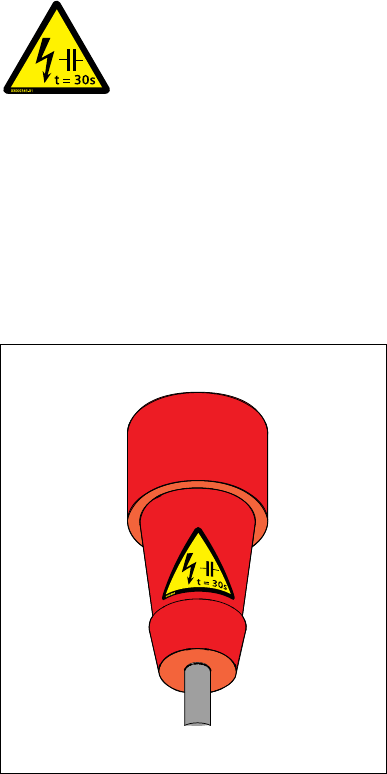

Abb. 2.2 - 9 Warnschild W211 am CEKON-Stecker
Pos. W211, Artikel-Nr. 03009351-01
2
RESTSPANNUNG!
Nach Trennen des Netzsteckers vom Versorgungsnetz 30 s warten, bis sich
die Restspannungen abgebaut haben.
NAFTA-Region: Hazardous Voltage
Residual power at plug prongs and wire ends will cause death or serious in-
jury. Avoid contact with power plug and/or wire ends for 30 seconds
