6.2.7 Gurtzuführmodul 24/32 mm S
Abb. 6.2 - 7 Gurtzuführmodul 24/32 mm S
Artikelnummer 00141093-xx 6
Breite 42,6 mm 6
Spuren pro Zuführmodul 1 6
Belegte Zuführmodul-Stellplätze 1,5 6
Maximale Anzahl der Zuführmodule 2 x 13 6
Bauelementevorrat bei 7"-Spulen ca. 2.000 Stück 6
Transportschrittweite von 4 bis 40 mm in 4 mm - Schritten 6
6 BE-Handling Betriebsanleitung SIPLACE CS
6.2 Technische Daten der S-Zuführmodule Softwareversion SR.408.xxAusgabe 03/2006 DE
138
6.2.8 Vibrationslängsförderer, Typ 3

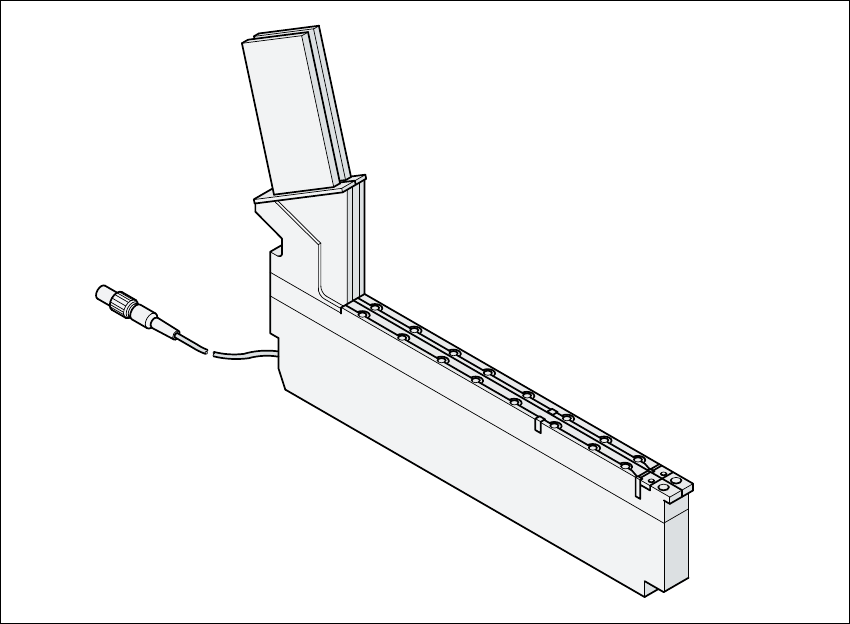

Abb. 6.2 - 8 Vibrationslängsförderer, Typ 3
Artikelnummer 00142031-xx 6
Breite 28 mm 6
Spuren pro Förderer 1, 2, 3 oder 6 6
Belegte Stellplätze 1 6
Maximale Anzahl der Förderer 4 x 15 6
Bauelementevorrat Je Stangenmagazin max. 150 Stück, 6
je nach Bauelementelänge 6
Spezifische Daten für Stangenmagazine 9,5 mm Breite / 3 Stück 6
15 mm Breite / 2 Stück 6
> 15 mm Breite / 1 Stück 6
30 mm Breite / 1 Stück 6
Rüttelzeit mit SIPLACE Pro einstellbar von 400 bis
über 1.000 msec 6
Betriebsanleitung SIPLACE CS 6 BE-Handling
Softwareversion SR.408.xx Ausgabe 03/2006 DE 6.2 Technische Daten der S-Zuführmodule
139
6.2.9 Bulkcase-Zuführmodul
6
Abb. 6.2 - 9 Bulkcase-Zuführmodul
Artikelnummer 00142318-xx 6
Breite 29 mm 6
Spuren pro Zuführmodul 2 6
Belegte Zuführmodul-Stellplätze 1 6
Maximale Anzahl der Zuführmodule 2 x 20 6
Bauelementevorrat bis zu 50.000 Stück 6
Zuführschienen 0402 / 0,35 mm Höhe Art.-Nr. 00142319-xx 6
0402 / 0,5 mm Höhe Art.-Nr. 00142320-xx 6
0603 / 0,45 mm Höhe Art.-Nr. 00142321-xx 6
0603 / 0,80 mm Höhe Art.-Nr. 00142322-xx 6
0805 / 0,45 mm Höhe Art.-Nr. 00142323-xx 6
0805 / 0,60 mm Höhe Art.-Nr. 00142324-xx 6
0805 / 0,85 mm Höhe Art.-Nr. 00142325-xx 6
0805 / 1,25 mm Höhe Art.-Nr. 00142326-xx 6
Micro-Melf / 1,05 ± 0,05 mm Art.-Nr. 00142327-xx 6
Mini-Melf / 1,40 ± 0,1 mm Art.-Nr. 00142328-xx 6
Taktzeit < 60 ms 6
