3 Technische Daten Betriebsanleitung SIPLACE CS 3.3 Technische D aten - Anschlusswert e Softwareversion S R.408.xxAusgabe 03/ 2006 DE 66 3.3 T echnische Daten - Anschlusswerte 3.3.1 T echnische Date n - elektris che Ansc…
Betriebsanleitung SIPLACE CS 3 Technische Daten
Softwareversion SR.408.xx Ausgabe 03/2006 DE 3.2 Elektrische und pneumatische Anschlussstellen
65
WARNUNG
Lösen Sie niemals Druckluftleitungen, die unter Druck stehen. Es besteht Verletzungsgefahr! 3

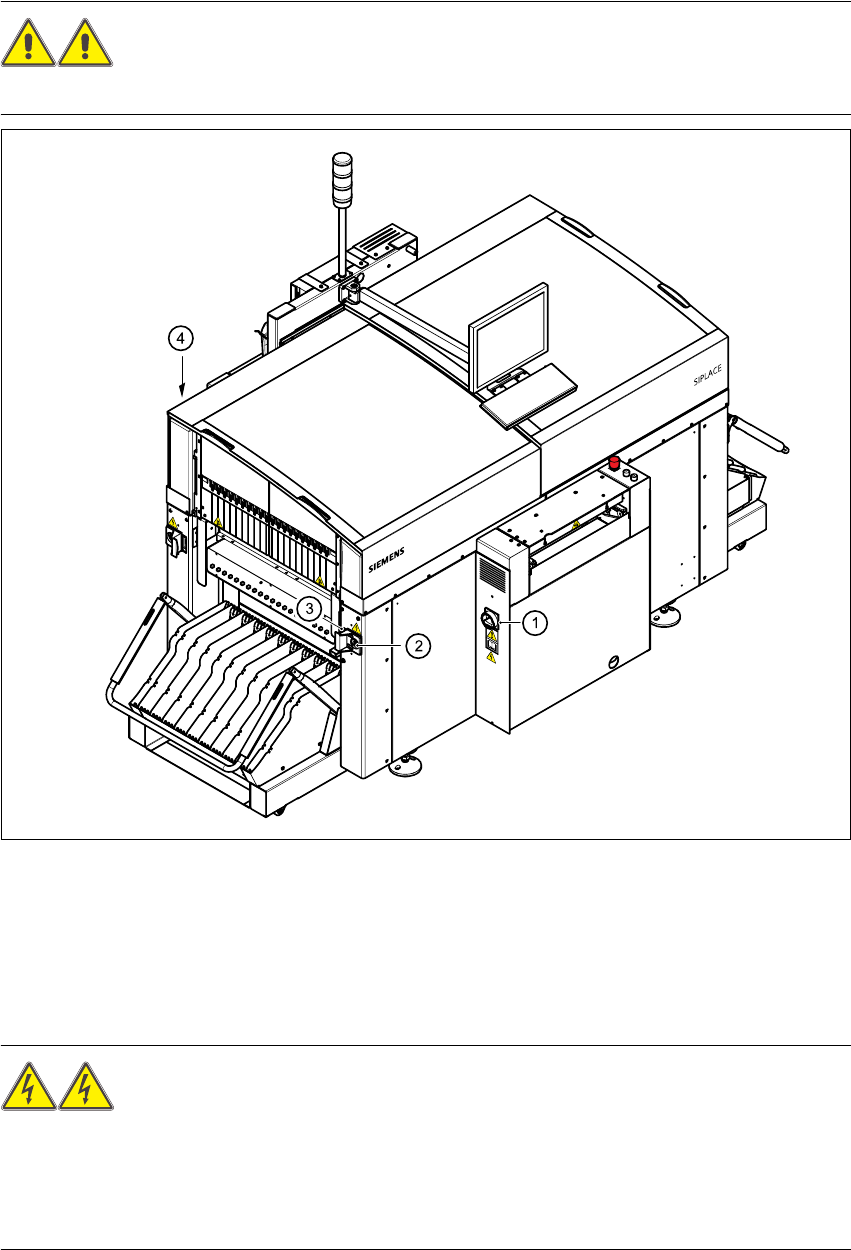

Abb. 3.2 - 2 Elektrische und pneumatische Anschlussstellen am Automaten - Teil 2
(1) Hauptschalter
(2) Stromversorgungsanschluss für BE-Wagen
(3) Kommunikationsanschluss für BE-Wagen
(4) LAN-Anschluss (RJ 45) im Steuereinschub
WARNUNG
Der Automat wird mit 3 x 400 V~ bzw. 3 x 208 V~ (US-Version) ± 5%, 50/60 Hz Netzspannung
versorgt. Teile dieser Anlage führen daher lebensgefährliche Spannungen - auch bei ausgeschal-
tetem Hauptschalter. Unsachgemäßer Umgang mit diesem Automaten kann deshalb zu Tod oder
schwerer Körperverletzung sowie erheblichem Sachschaden führen. 3
03009
34301
0
3009343
0
1
03009345
0
1
03009345
01
03009
345
0
1
3 Technische Daten Betriebsanleitung SIPLACE CS
3.3 Technische Daten - Anschlusswerte Softwareversion SR.408.xxAusgabe 03/2006 DE
66
3.3 Technische Daten - Anschlusswerte
3.3.1 Technische Daten - elektrische Anschlusswerte
3
3.3.2 Technische Daten - Druckluftversorgung
3
3.3.3 Technische Daten - Druckluftspezifikation
Maximale Teilchengröße nach Dichte, basierend auf ISO/DIS 8573-1 (Klasse 1)
3.3.4 Technische Daten - Geräuschemissionsangabe
3
3.3.5 Technische Daten - Zulässige Umwelteinflüsse
3
Anschlussspannung 3 x 400 V~ ± 5 %; 50/60 Hz (Europa)
3 x 208 V~ ± 5 %; 50/60 Hz (U.S.A)
3 x 200 V~ ± 5 %; 50/60 Hz (Japan)
Absicherung 3 x 16 A (3 x 400 V~, 3 x 208 V~, 3 x 200 V~)
Nennscheinleistung 1,8 kVA
Nennstromaufnahme 4,4 A / 3 x 400 V~
Spannungsausfall max. 20 msec
Druckluftanschlusswert min. 0,55 MPa (5,5 bar) bis 1,0 MPa (10 bar), ½"-Anschluss
Druckluftverbrauch 400 Nl/min.
Betriebsdruck 0,52 MPa (5,2 bar) (fest eingestellt)
Teilchengröße 0,1 µm
Teilchendichte 0,1 mg/m³
Höchster Ölgehalt (Klasse 1) Teilchendichte 0,01 mg/m³
Drucktaupunkt (Klasse 4) Taupunkt +3°
Maximale Geräuschentwicklung 74dBA
Raumtemperatur Zwischen 15°C und 35°C
Luftfeuchtigkeit 30 bis 80%
(Im Mittel nicht höher als 45%, so dass Kondensation an
der Maschine auf jeden Fall ausgeschlossen ist.)
Betriebsanleitung SIPLACE CS 3 Technische Daten
Softwareversion SR.408.xx Ausgabe 03/2006 DE 3.4 Abmessungen und Gewicht des Automaten
67
3.4 Abmessungen und Gewicht des Automaten
3.4.1 Abmessungen des Automaten
3
Abb. 3.4 - 1 Abmessungen des Automaten in Millimeter
