Betriebsanleitung SIPLACE CS 5 Aufgaben an der Maschine Softwareversion SR.408.xx Ausgabe 03/2006 DE 5.3 Kontrollgang durchführen 111 5.3.4 T rennbleche in de n Gurtcontainer des BE-W agens einsetzen Æ Setze n Sie die Tr…
5 Aufgaben an der Maschine Betriebsanleitung SIPLACE CS
5.3 Kontrollgang durchführen Softwareversion SR.408.xxAusgabe 03/2006 DE
110
5.3.2 Gurte rechtzeitig anspleißen
HINWEIS: 5
Spleißen Sie die Gurte rechtzeitig, so dass die Zuführmodule nicht leer werden. Dies führt sonst
zu erhöhten Stillstandszeiten.
Spleißen Sie die Gurte aber auch nicht zu früh, denn wenn Sie nach dem Spleißen das Ende des
alten Gurtes auf die neue Rolle aufrollen, kann es sein, dass die Rolle des neuen Gurtes zu voll
wird, der Gurt von der Rolle gleitet und sich verhakt. Dies führt wiederum zu Abholfehlern und er-
höhten Stillstandszeiten.
5.3.3 LP-Unterstützungen kontrollieren
Æ
Kontrollieren Sie die Position der magnetischen LP-Unterstützungen auf dem Hubtisch:
– Achten Sie darauf, dass die LP-Unterstützungen nicht mit Bauelementen auf der Unter-
seite der Leiterplatten kollidieren.
– Achten Sie zudem darauf, dass die LP-Unterstützungen nicht mit den Wangen des LP-
Transports kollidieren.
Betriebsanleitung SIPLACE CS 5 Aufgaben an der Maschine
Softwareversion SR.408.xx Ausgabe 03/2006 DE 5.3 Kontrollgang durchführen
111
5.3.4 Trennbleche in den Gurtcontainer des BE-Wagens einsetzen
Æ Setzen Sie die Trennbleche ein, wie dies in Abb. 5.3 - 2 zu sehen ist und berücksichtigen Sie,
dass die kleinste Teilung des Gurtcontainers eine 2er-Teilung ist. Sie vermeiden so Bestückfeh-
ler.
Æ Kontrollieren Sie, dass die Trennbleche die gleiche Rastposition an beiden Führungsleisten
einnehmen. Andernfalls wird das Trennblech verkantet oder gebogen.
5
Abb. 5.3 - 2 Trennbleche in den Gurtcontainer des BE-Wagens einsetzen
(1) Führungsleiste für die Trennbleche
(2) Gurtcontainer
(3) Gurtabfallbehälter
(4) Auflagestangen für die Trennbleche
(5) Trennblech
5 Aufgaben an der Maschine Betriebsanleitung SIPLACE CS
5.3 Kontrollgang durchführen Softwareversion SR.408.xxAusgabe 03/2006 DE
112
5.3.5 Steckachsen für große Gurtrollen verwenden
Æ Setzen Sie für große Gurtrollen Steckachsen in die Trennbleche ein.
HINWEIS 5
Wir empfehlen, bei Gurtspulen mit einem Durchmesser ab 15" (381 mm) Steckachsen zu verwen-
den, um die Betriebssicherheit der Zuführmodule zu gewährleisten.

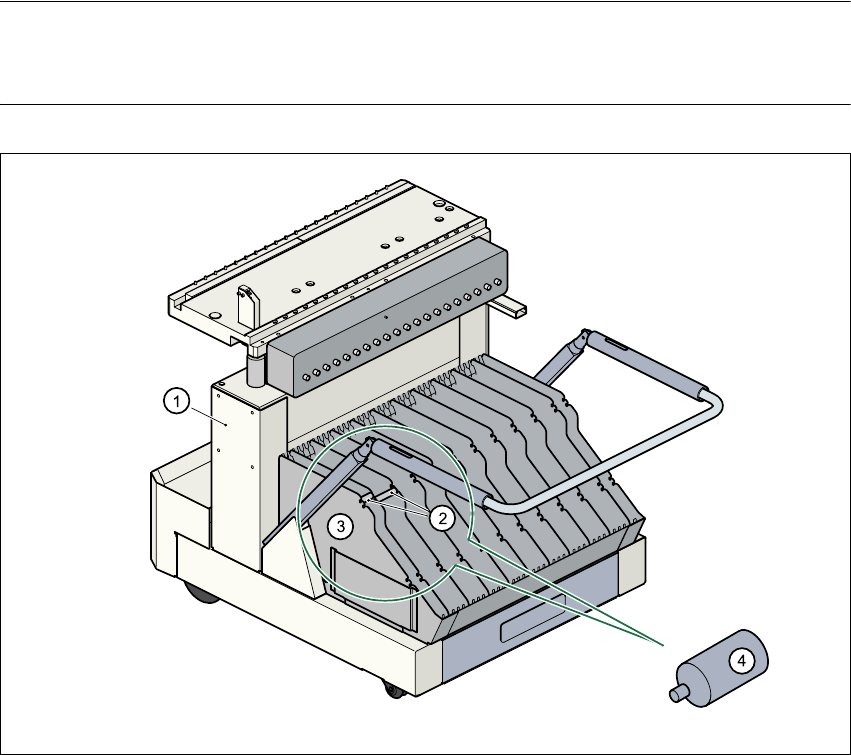

Abb. 5.3 - 3 Steckachsen für große Spulen einsetzen
(1) BE-Wagen
(2) Position der Steckachsen
(3) Trennblech
(4) Steckachse (vergrößert)
