3 Technische Daten Betriebsanleitung SIPLACE CS 3.4 Abmessungen und Gewicht des A utomaten S oftwareversion SR .408.xxAusgabe 03/2006 D E 70 3.4.5 Rangierra dius des BE-W agens 3 Abb. 3.4 - 4 Rangierradius des B E-Wagens…
Betriebsanleitung SIPLACE CS 3 Technische Daten
Softwareversion SR.408.xx Ausgabe 03/2006 DE 3.4 Abmessungen und Gewicht des Automaten
69
3.4.3 Abmessungen des Automaten mit BE-Wagen
3
Abb. 3.4 - 3 Abmessungen des Automaten mit BE-Wagen in Millimeter
3.4.4 Technische Daten - Abmessungen, Gewicht des Automaten
3
Länge 1587 mm inkl. Transportbändern
Breite 1921 mm
2711 mm mit BE-Wagen
Höhe mit Warnleuchte 1931 mm Standardhöhe
2001 mm/2031 mm/2051 mm (SMEMA)
Bodenfreiheit 115 mm Standardhöhe
185 mm/215 mm/235 mm (SMEMA)
Gewicht Grundmodul 1500 kg
Gewicht voll ausgerüstet ca. 2000 kg
Zulässige Flächenbelastung Untergrund Min. 1000 kg/m²
Flächenbelastung der Montagefüße 4,42 kg/cm²
3 Technische Daten Betriebsanleitung SIPLACE CS
3.4 Abmessungen und Gewicht des Automaten Softwareversion SR.408.xxAusgabe 03/2006 DE
70
3.4.5 Rangierradius des BE-Wagens
3

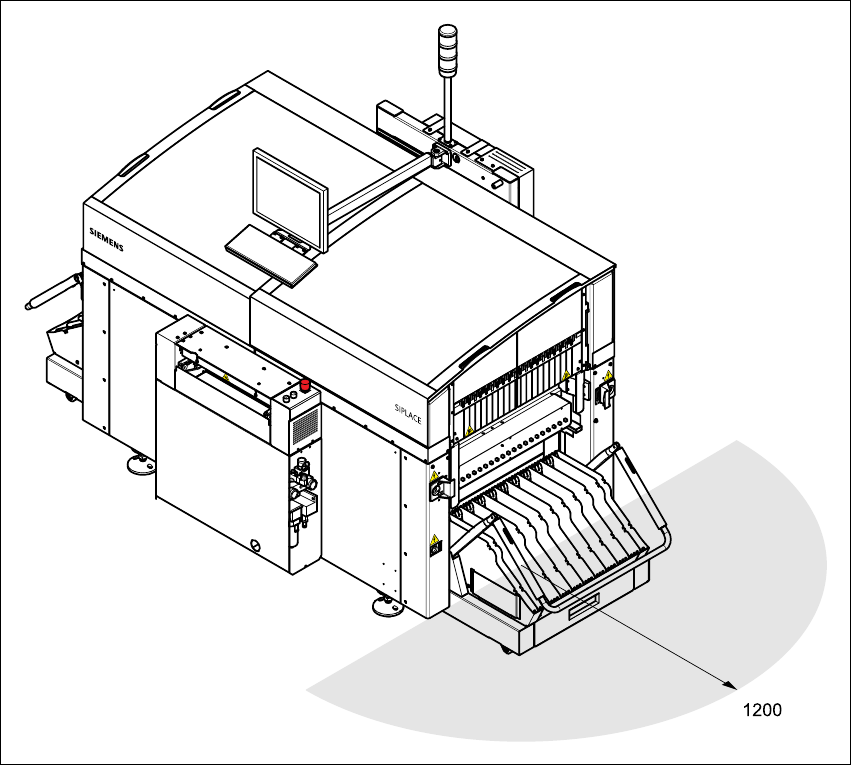

Abb. 3.4 - 4 Rangierradius des BE-Wagens in Millimeter
Betriebsanleitung SIPLACE CS 3 Technische Daten
Softwareversion SR.408.xx Ausgabe 03/2006 DE 3.5 Bedienelemente
71
3.5 Bedienelemente
3.5.1 Lage der Bedienelemente
3

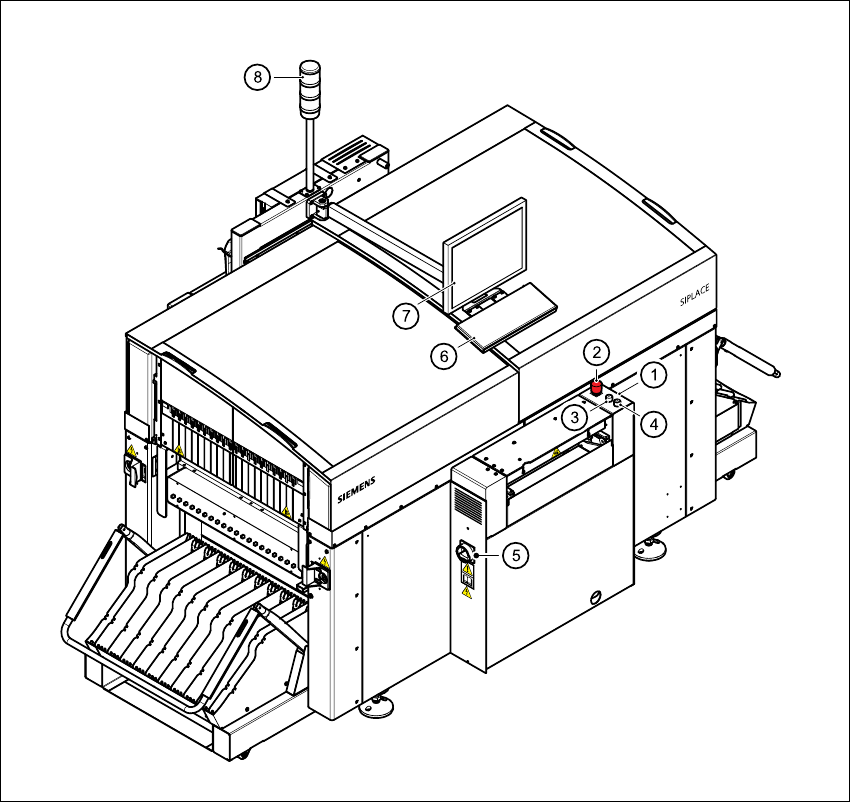

Abb. 3.5 - 1 Baugruppenübersicht-Bedienelemente - Teil 1
(1) Bedienfeld, Eingabeseite
(2) NOT-HALT-Taster
(3) Starttaster (weiß)
(4) Stopptaster (schwarz)
(5) Hauptschalter
(6) Tastatur mit Trackball
(7) Bildschirm
(8) Meldeleuchte
030
0
9343
0
1
0300934301
03009
3
4
5
0
1
0300934501
03009
3
4501
