Betriebsanleitung SIPLACE CS 6 BE-Handling Softwareversion SR.408.xx Ausgabe 03/2006 DE 6.2 Technische D aten der S-Zufü hrmodule 135 6.2.5 Gurtzuführmodul 12 mm S für K ondensatoren auf Me tallpulverbasis, Bauform C/D 6…
6 BE-Handling Betriebsanleitung SIPLACE CS
6.2 Technische Daten der S-Zuführmodule Softwareversion SR.408.xxAusgabe 03/2006 DE
134
6.2.4 Gurtzuführmodul 12/16 mm S
Abb. 6.2 - 4 Gurtzuführmodul 12/16 mm S
Artikelnummer 00141092-xx 6
Breite 30,6 mm 6
Spuren pro Zuführmodul 1 6
Belegte Zuführmodul-Stellplätze 1 6
Maximale Anzahl der Zuführmodule 2 x 20 6
Bauelementevorrat bei 7"-Spulen ca. 4.000 Stück 6
Transportschrittweite von 4 bis 24 mm in 4 mm - Schritten 6
Betriebsanleitung SIPLACE CS 6 BE-Handling
Softwareversion SR.408.xx Ausgabe 03/2006 DE 6.2 Technische Daten der S-Zuführmodule
135
6.2.5 Gurtzuführmodul 12 mm S für Kondensatoren auf Metallpulverbasis,
Bauform C/D
6
Abb. 6.2 - 5 Gurtzuführmodul 12 mm S für Kondensatoren auf Metallpulverbasis, Bauform C/D
Artikelnummer 00141118-xx 6
Breite 30,6mm 6
Spuren pro Zuführmodul 1 6
Belegte Zuführmodul-Stellplätze 1 6
Maximale Anzahl der Zuführmodule 2 x 20 6
Bauelementevorrat bei 7"-Spulen ca. 4.000 Stück 6
Maximale Gurthöhe 3,6 mm 6
Transportschrittweite von 4 bis 24 mm in 4 mm - Schritten 6
HINWEIS
Bei diesem Zuführmodul ist die Gurtauflage an der Abholposition in der Höhe verstellbar.
WARNUNG
Kondensatoren auf Metallpulver-Basis wie zum Beispiel
Tantal-Kondensatoren dürfen nur mit Zuführmodulen
verarbeitet werden, die mit diesem Aufkleber gekenn-
zeichnet sind.
Aufkleber auf Zuführmodul
(vergrößert)
Approved for
capacitors based on
metal-powder
Freigegeben für
Kondensatoren auf
Metallpulver-Basis
6 BE-Handling Betriebsanleitung SIPLACE CS
6.2 Technische Daten der S-Zuführmodule Softwareversion SR.408.xxAusgabe 03/2006 DE
136
6.2.6 Gurtzuführmodul 12 mm S für Kondensatoren auf Metallpulverbasis,
Bauform E
6

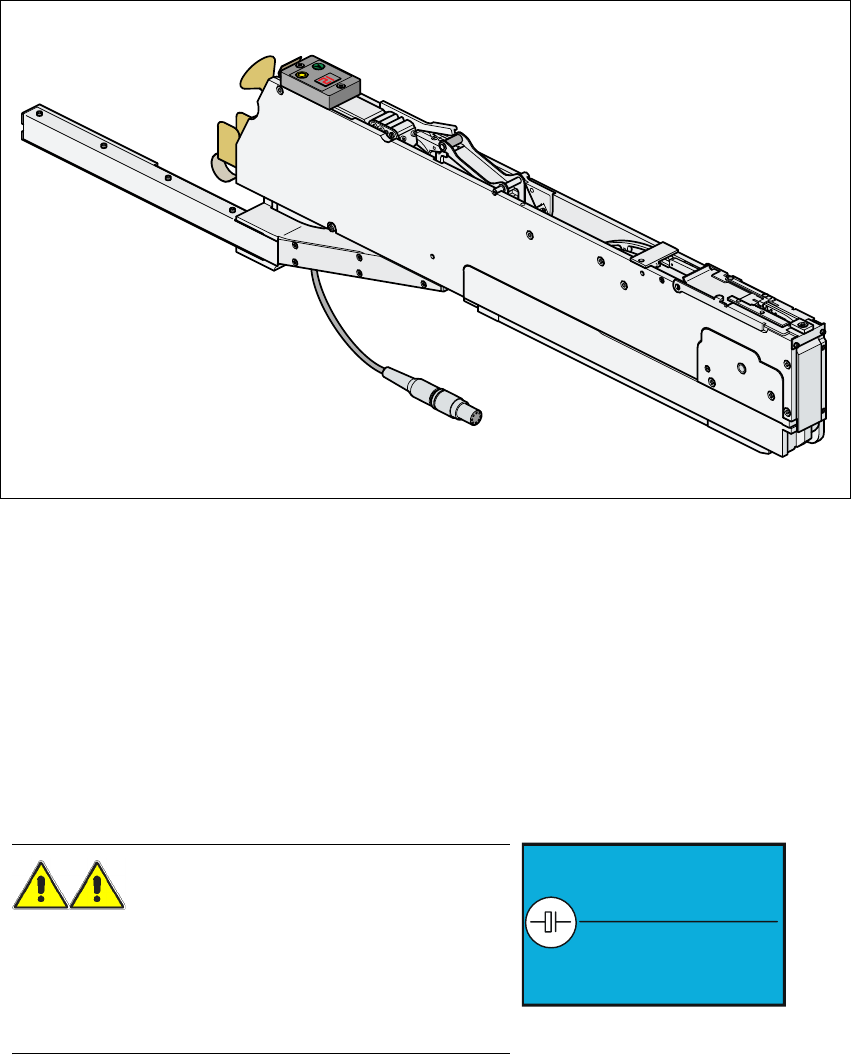

Abb. 6.2 - 6 Gurtzuführmodul 12 mm S für Kondensatoren auf Metallpulverbasis, Bauform E
Artikelnummer 00141117-xx 6
Breite 30,6 mm 6
Spuren pro Zuführmodul 1 6
Belegte Zuführmodul-Stellplätze 1 6
Maximale Anzahl der Zuführmodule 2 x 20 6
Bauelementevorrat bei 7"-Spulen ca. 4.000 Stück 6
Maximale Gurthöhe 3,6 mm 6
Transportschrittweite von 4 bis 24 mm in 4 mm - Schritten 6
WARNUNG
Kondensatoren auf Metallpulver-Basis wie zum Beispiel
Tantal-Kondensatoren dürfen nur mit Zuführmodulen
verarbeitet werden, die mit diesem Aufkleber gekenn-
zeichnet sind.
Aufkleber auf Zuführmodul
(vergrößert)
Approved for
capacitors based on
metal-powder
Freigegeben für
Kondensatoren auf
Metallpulver-Basis
