5.3 Kontrollgang durchführen
5.3.1 S-Zuführmodule kontrollieren
Æ Überprüfen Sie, ob der Gurt richtig in den Federn des S-Zuführmoduls liegt.
5

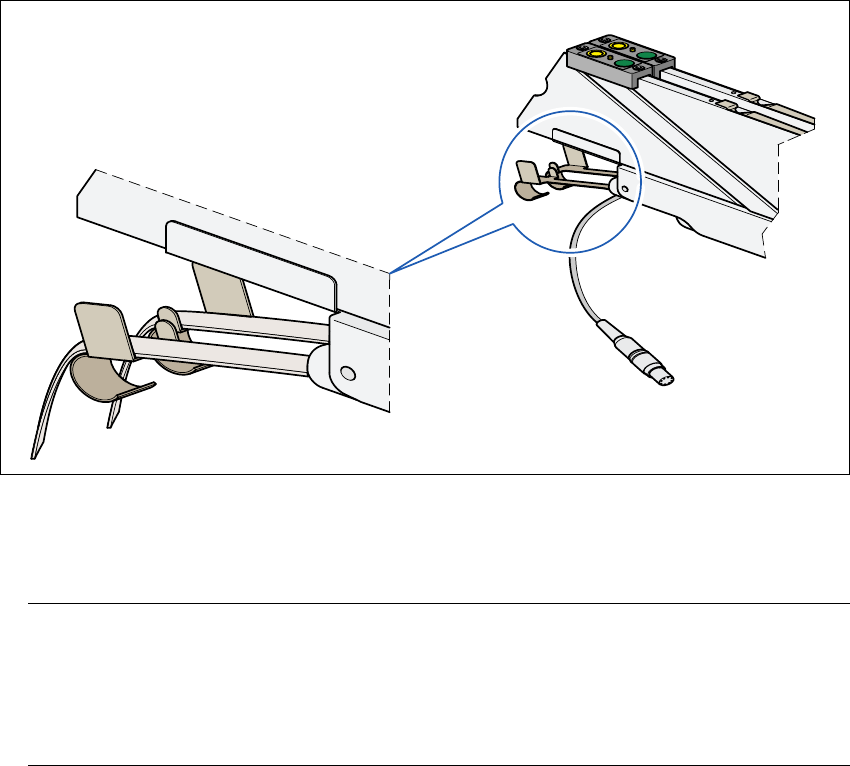

Abb. 5.3 - 1 Gurt in die Federn des S-Zuführmoduls einlegen
Æ Kontrollieren Sie, ob der Folienbehälter des S-Zuführmoduls voll ist.
Wenn ja, ziehen Sie die Folie heraus und schneiden Sie sie mit einer Schere ab.
HINWEIS
Wenn Sie die Folie nicht abschneiden sondern abreißen, kann dies zu Problemen mit dem
Gurtabzug führen.
Die 3x8mm - Zuführmodule sind dafür mit einem integrierten Schneidmesser ausgestattet. Es
befindet sich im Folienbehälter am Zuführmodul-Ende unter den Klappen. 5
Æ Kontrollieren Sie, ob das Entnahmefenster auf dem Zuführmodul die richtige Größe für das
Bauelement hat.
Æ Überprüfen Sie, ob Gurtführungen bei Kombi-Zuführmodulen (24mm / 32 mm) eingesetzt
sind.
Æ Kontrollieren Sie, ob die zusätzliche Plastikführung bei Kombi-Zuführmodulen eingesetzt ist.
5 Aufgaben an der Maschine Betriebsanleitung SIPLACE CS
5.3 Kontrollgang durchführen Softwareversion SR.408.xxAusgabe 03/2006 DE
110
5.3.2 Gurte rechtzeitig anspleißen
HINWEIS: 5
Spleißen Sie die Gurte rechtzeitig, so dass die Zuführmodule nicht leer werden. Dies führt sonst
zu erhöhten Stillstandszeiten.
Spleißen Sie die Gurte aber auch nicht zu früh, denn wenn Sie nach dem Spleißen das Ende des
alten Gurtes auf die neue Rolle aufrollen, kann es sein, dass die Rolle des neuen Gurtes zu voll
wird, der Gurt von der Rolle gleitet und sich verhakt. Dies führt wiederum zu Abholfehlern und er-
höhten Stillstandszeiten.
5.3.3 LP-Unterstützungen kontrollieren
Æ
Kontrollieren Sie die Position der magnetischen LP-Unterstützungen auf dem Hubtisch:
– Achten Sie darauf, dass die LP-Unterstützungen nicht mit Bauelementen auf der Unter-
seite der Leiterplatten kollidieren.
– Achten Sie zudem darauf, dass die LP-Unterstützungen nicht mit den Wangen des LP-
Transports kollidieren.
Betriebsanleitung SIPLACE CS 5 Aufgaben an der Maschine
Softwareversion SR.408.xx Ausgabe 03/2006 DE 5.3 Kontrollgang durchführen
111
5.3.4 Trennbleche in den Gurtcontainer des BE-Wagens einsetzen
Æ Setzen Sie die Trennbleche ein, wie dies in Abb. 5.3 - 2 zu sehen ist und berücksichtigen Sie,
dass die kleinste Teilung des Gurtcontainers eine 2er-Teilung ist. Sie vermeiden so Bestückfeh-
ler.
Æ Kontrollieren Sie, dass die Trennbleche die gleiche Rastposition an beiden Führungsleisten
einnehmen. Andernfalls wird das Trennblech verkantet oder gebogen.
5

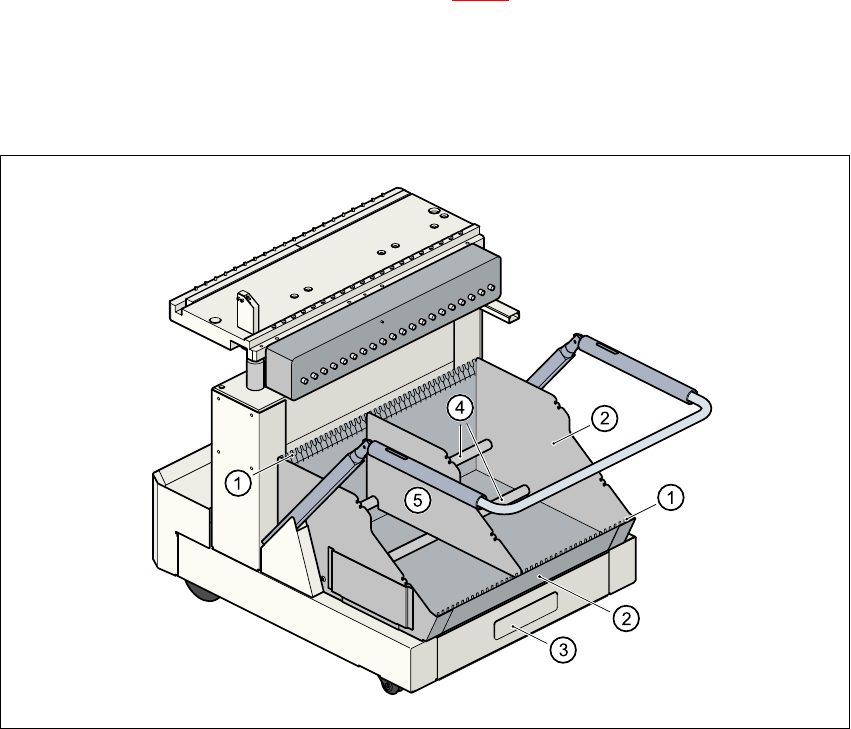

Abb. 5.3 - 2 Trennbleche in den Gurtcontainer des BE-Wagens einsetzen
(1) Führungsleiste für die Trennbleche
(2) Gurtcontainer
(3) Gurtabfallbehälter
(4) Auflagestangen für die Trennbleche
(5) Trennblech
