3 Technische Daten Betriebsanleitung SIPLACE CS
3.7 Portale Softwareversion SR.408.xxAusgabe 03/2006 DE
80
3.7.3 Technische Daten der X-Achse
3
3.7.4 Aufbau der Y-Achse
Die Y-Achse besteht im wesentlichen aus folgenden Hauptbaugruppen:
– Y-Drehstrom-Servomotor
– Y-Zahnriemen
– Y-Führungssystem
– Y-Achsenmesssystem
Jede Y-Achse wird von einem Drehstrom-Servomotor angetrieben. Eine Anticrashschaltung
begrenzt die Verfahrwege der Portale gegeneinander.
3.7.5 Technische Daten der Y-Achse
3
Antrieb Drehstromservomotor/Zahnriemen
Max. Geschwindigkeit 2,5 m/sec.
Verfahrweg 620 mm
Wegmesssystem Linearer Metallmaßstab
Maßstabslänge 646 mm
Auflösung 2,5 µm
Antrieb Drehstrom-Servomotor / Zahnriemen
Max. Geschwindigkeit 2,5 m/sec.
Verfahrweg 910 mm
Wegmesssystem Lineare Metallmaßstäbe
Maßstabslänge 970 mm
Auflösung 2,5 µm
Betriebsanleitung SIPLACE CS 3 Technische Daten
Softwareversion SR.408.xx Ausgabe 03/2006 DE 3.8 6-Segment-Collect&Place-Kopf
81
3.8 6-Segment-Collect&Place-Kopf
3.8.1 Aufbau des 6-Segment-Collect&Place-Kopfes mit Standard-BE-Kamera
3

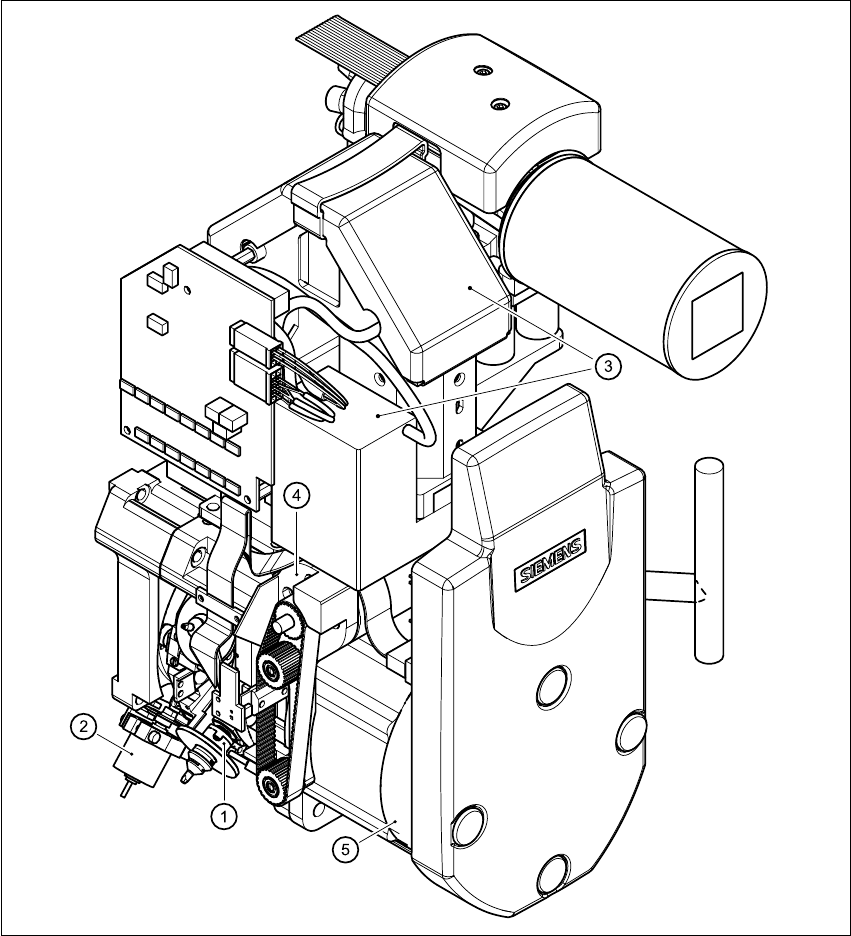

Abb. 3.8 - 1 Aufbau des 6-Segment-Collect&Place-Kopfes mit Standard-BE-Kamera - Teil 1
(1) Stern mit 6 Pinolen (2) Motor, Ventilstellantrieb "Abwurf"
(3) BE-Kamera (4) Z-Achsantrieb
(5) Sternmotor
3 Technische Daten Betriebsanleitung SIPLACE CS
3.8 6-Segment-Collect&Place-Kopf Softwareversion SR.408.xxAusgabe 03/2006 DE
82
3

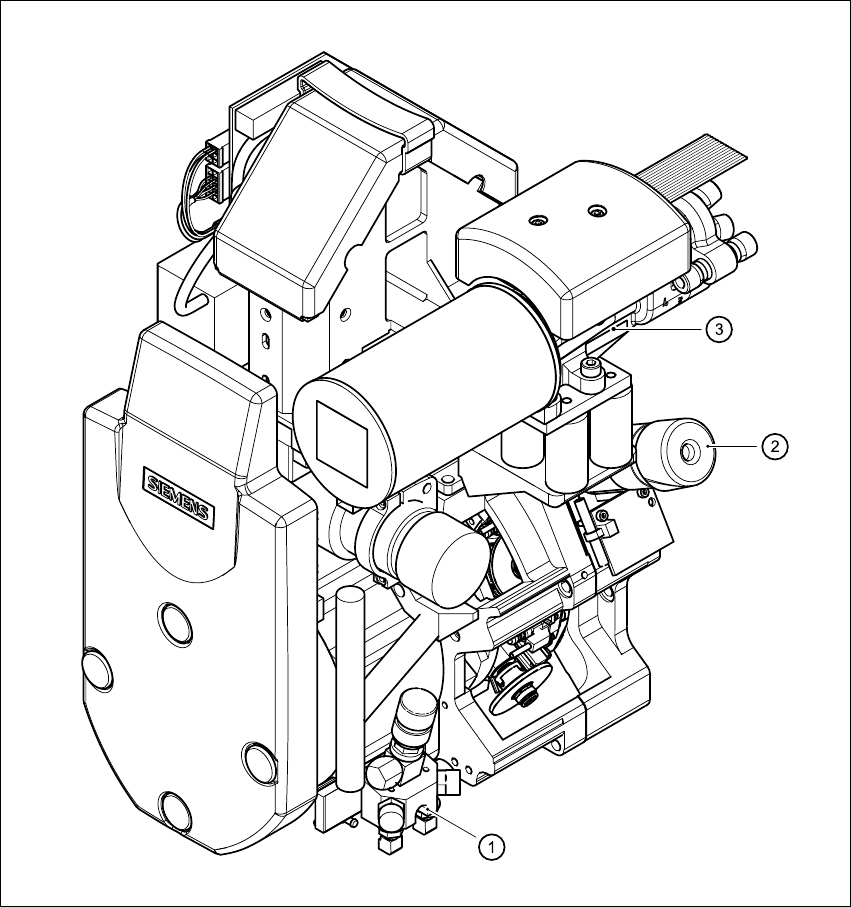

Abb. 3.8 - 2 Aufbau des 6-Segment-Collect&Place-Kopfes mit Standard-BE-Kamera - Teil 2
3
(1) Blasluftventil
(2) Drehstation
(3) Vakuumerzeuger
