6 BE-Handling Betriebsanleitung SIPLACE CS 6.2 Technische D aten der S-Zufü hrmodule Softwareversion S R.408.xxAusgabe 03/2006 D E 142 6.2.1 1 Dip-Modul 6 Abb. 6.2 - 1 1 Dip-Modul (1) Dip-Mod ul (2) Rotieren der T eller …
Betriebsanleitung SIPLACE CS 6 BE-Handling
Softwareversion SR.408.xx Ausgabe 03/2006 DE 6.2 Technische Daten der S-Zuführmodule
141
6.2.10.2 Technische Daten
6
6
6
6.2.10.3 Parameter für Surftape-Zuführmodule
Die Parameter für die Surftape-Zuführmodule lassen sich am SIPLACE Pro-Rechner modifizie-
ren.
Gurtbreiten 8/12/16 mm
Empfohlene Gurt- und Bauelemente-
größen
8 mm: BE 1 x 1 mm² - 2,3 x 2,3 mm²
12 mm: BE 2,3 x 2,3 mm² - 5 x 5 mm²
16 mm: BE 3,8 x 3,8 mm² - 9,5 x 9,5 mm²
Gurtungsgenauigkeit der Bare Die auf
dem Surftape
Bare Die-Größe bis 2,3 x 2,3 mm²: +/- 100 µm, 6 σ
Bare Die-Größe über 2,3 x 2,3 mm²: +/- 200 µm, 6 σ
(bezogen auf den Taschenmittelpunkt)
Erforderlicher Abstand der Bare Die-
Kanten zur Gurttasche min. 0,4 mm
Ausstoßernadel Einfach- oder Dreifachnadel, je nach Die-Größe
Gurtmaterial Metrisch
Gurtnorm IEC 286-3, DIN-IEC-286, EIA 481 und JIS C 0806
Gurtrollendurchmesser 7" bis 15"
Stellfläche des Zuführmoduls 1 Stellplatz auf dem Bauelementetisch
6 BE-Handling Betriebsanleitung SIPLACE CS
6.2 Technische Daten der S-Zuführmodule Softwareversion SR.408.xxAusgabe 03/2006 DE
142
6.2.11 Dip-Modul
6

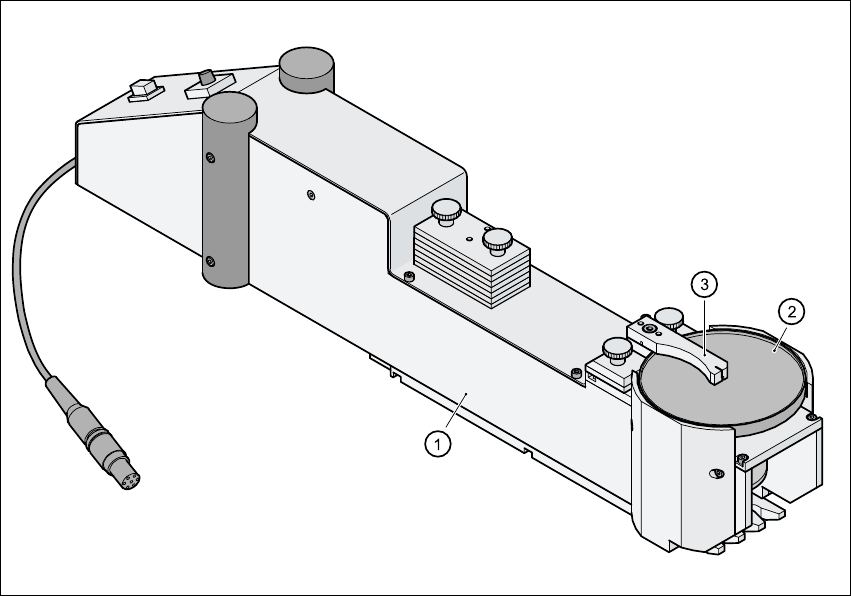

Abb. 6.2 - 11 Dip-Modul
(1) Dip-Modul
(2) Rotierender Teller
(3) Rakel
6.2.11.1 Prinzip des Dip-Fluxens
Das Dip-Modul (Pos. 1) dient zum Benetzen von Flip-Chips und CSP-Bauelementen mit Flussmit-
tel oder Leitkleber. Der Flussmittelträger ist ein rotierender Teller (Pos. 2), auf dem ein dünner
Flussmittelfilm (z.B. 40 µm) mit einer Rakel (Pos. 3) erzeugt wird. Dieses Verfahren eignet sich
insbesondere für hochviskose (honigähnliche) Flussmittel. Die für den Prozess benötigte Fluss-
mittelmenge wird auf minimale Schichtdicke gebracht, da nur die Bump-Unterseiten benetzt wer-
den müssen.
Das Dip-Modul eignet sich für alle Bestückköpfe. Es wird als eigenständiger Zuführmodultyp von
der Rüstoptimierung berücksichtigt. Die Anzahl der verwendeten Dip-Module auf den einzelnen
Stellplätzen unterliegt keiner Einschränkung.
Betriebsanleitung SIPLACE CS 6 BE-Handling
Softwareversion SR.408.xx Ausgabe 03/2006 DE 6.2 Technische Daten der S-Zuführmodule
143
6.2.11.2 Technische Daten
Artikelnummer 00117010-xx 6
Belegte Stellplätze 3 6
BE-Größe Max. 36 x 36 mm²
abhängig vom Bestückkopftyp 6
Einstellbare Schichtdicken 25, 35, 45, 55, 65, 75 µm 6
Zeitaufwand für Änderung der Schichtdicke Weniger als 1 min. 6
Toleranz der Spalthöhe ± 5 mm 6
Umdrehungsgeschwindigkeit des Tellers Programmierbar von 0 - 10 sec.
in 0,1 sec. - Schritten 6
BE-Dip-Zeit Programmierbar von 0 - 2 sec.
in 0,1 sec. - Schritten 6
Flussmittel Hochviskose Flussmittel, Leitkleber 6
