Betriebsanleitung SIPLACE CS 6 BE-Handling
Softwareversion SR.408.xx Ausgabe 03/2006 DE 6.3 BE-Wagen
147
6
Abb. 6.3 - 4 Druckluftversorgung für Bulkcase-Zuführmodule anschließen
(1) Kupplungsstecker für Druckluft
(2) Kupplungsdose mit Versorgungsschlauch
(3) Druckluftverteiler für Bulkcase-Zuführmodule
6 BE-Handling Betriebsanleitung SIPLACE CS
6.3 BE-Wagen Softwareversion SR.408.xxAusgabe 03/2006 DE
148
6.3.4 Halterung für die mittlere Gurtrolle bei 3 x 8 mm - Zuführmodulen
Zuführmodule vom Typ 3 x 8 mm S transportieren Bauelemente in drei Zuführmodulspuren an
die Abholposition. Die Gurtrollen der beiden äußeren Spuren befinden sich zwischen den Trenn-
blechen im Gurtcontainer. Die mittlere Gurtrolle ist über den beiden Gurtrollen für die äußeren
Spuren angeordnet.
Für die mittleren Gurtrollen benötigen Sie deshalb zusätzlich:
– 1 Adapterplatte zur Aufnahme der Gurtrollenhalter (Pos. 1) und
– für je 2 Zuführmodule 1 Gurtrollenhalter (Pos. 2)
Die Adapterplatte ist mit vier Zylinderschrauben am BE-Wagen befestigt, die Gurtrollenhalter
werden in die quadratischen Öffnungen der Adapterplatte gesteckt.
Abb. 6.3 - 5 Halterung für die mittlere Gurtrolle bei 3 x 8 mm-Zuführmodulen
(1) Adapterplatte
(2) Gurtrollenhalter
Betriebsanleitung SIPLACE CS 6 BE-Handling
Softwareversion SR.408.xx Ausgabe 03/2006 DE 6.4 Leergurtschneideinrichtung
149
6.4 Leergurtschneideinrichtung
Der Bestückautomat ist an den Stellplätzen der beiden BE-Wagen jeweils mit einer Leergurt-
schneideinrichtung ausgerüstet. Sie dient zum Zerschneiden des Gurtabfalls. Die Schnittstücke
des Gurtes fallen in den Abfallbehälter im BE-Wagen.
Æ Entleeren Sie diesen Abfallbehälter täglich (Pos. 7 in Abb. 6.3 - 1, Seite 144.

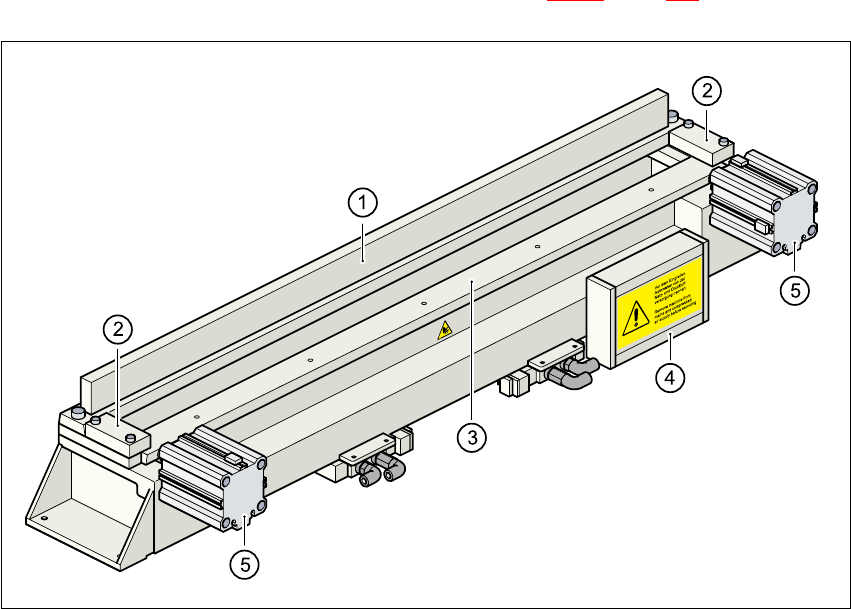

Abb. 6.4 - 1 Leergurtschneideinrichtung
(1) Feststehendes Schneidmesser
(2) Niederhalter
(3) Bewegliches Schneidmesser
(4) Steuerelektronik
(5) Kurzhubzylinder
