6 BE-Handling Betriebsanleitung SIPLACE CS
6.3 BE-Wagen Softwareversion SR.408.xxAusgabe 03/2006 DE
146
Die Montage ist einfach. Die Druckluftversorgung (Pos. 2) wird mit drei Schrauben DIN 912,
M8x20 (Pos. 3) am BE-Tisch (Pos. 1) befestigt. An der Rückseite der Druckluftversorgung sind
Halteklammern (Pos. 4). Sie fixieren die Bulkcase-Zuführmodule auf dem BE-Tisch und sorgen
so für eine einwandfreie Druckluftversorgung.
6
Abb. 6.3 - 3 Druckluftversorgung für Bulkcase-Zuführmodule
(1) BE-Tisch
(2) Druckluftversorgung für Bulkcase-Zuführmodule
(3) Schraube DIN 912, M8x20
(4) Halteklammer
Betriebsanleitung SIPLACE CS 6 BE-Handling
Softwareversion SR.408.xx Ausgabe 03/2006 DE 6.3 BE-Wagen
147
6

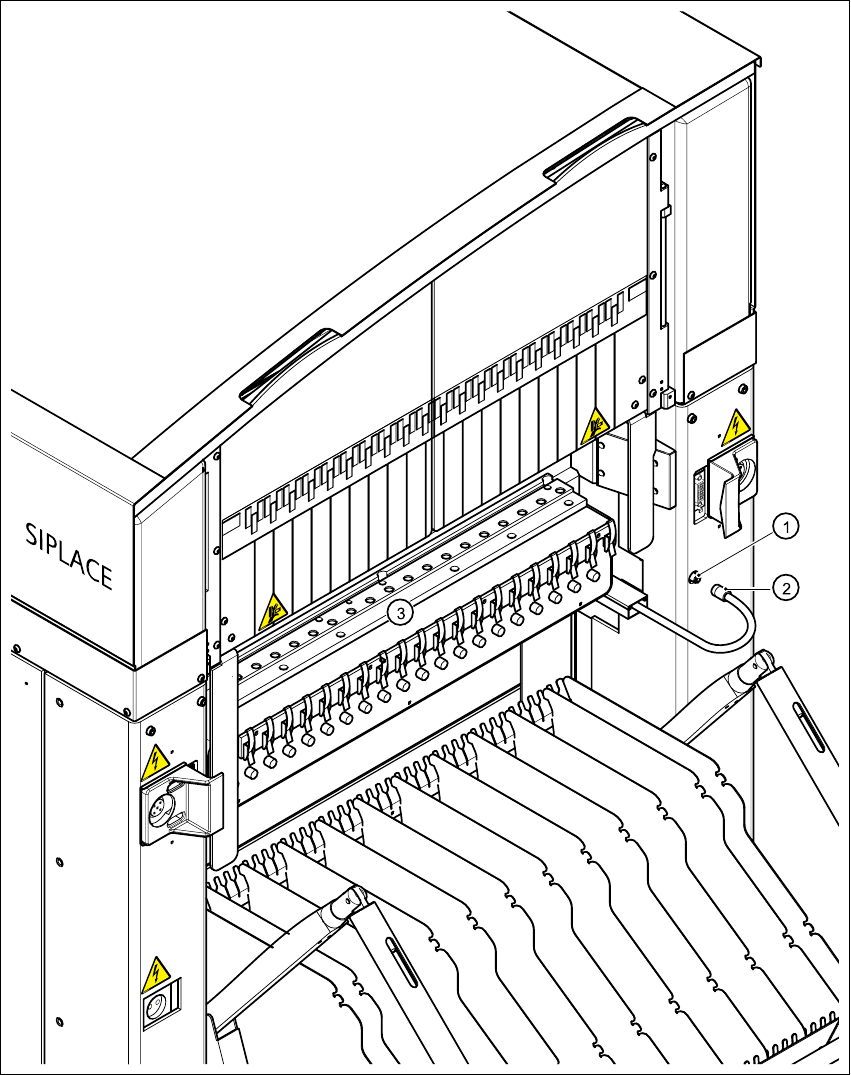

Abb. 6.3 - 4 Druckluftversorgung für Bulkcase-Zuführmodule anschließen
(1) Kupplungsstecker für Druckluft
(2) Kupplungsdose mit Versorgungsschlauch
(3) Druckluftverteiler für Bulkcase-Zuführmodule
6 BE-Handling Betriebsanleitung SIPLACE CS
6.3 BE-Wagen Softwareversion SR.408.xxAusgabe 03/2006 DE
148
6.3.4 Halterung für die mittlere Gurtrolle bei 3 x 8 mm - Zuführmodulen
Zuführmodule vom Typ 3 x 8 mm S transportieren Bauelemente in drei Zuführmodulspuren an
die Abholposition. Die Gurtrollen der beiden äußeren Spuren befinden sich zwischen den Trenn-
blechen im Gurtcontainer. Die mittlere Gurtrolle ist über den beiden Gurtrollen für die äußeren
Spuren angeordnet.
Für die mittleren Gurtrollen benötigen Sie deshalb zusätzlich:
– 1 Adapterplatte zur Aufnahme der Gurtrollenhalter (Pos. 1) und
– für je 2 Zuführmodule 1 Gurtrollenhalter (Pos. 2)
Die Adapterplatte ist mit vier Zylinderschrauben am BE-Wagen befestigt, die Gurtrollenhalter
werden in die quadratischen Öffnungen der Adapterplatte gesteckt.

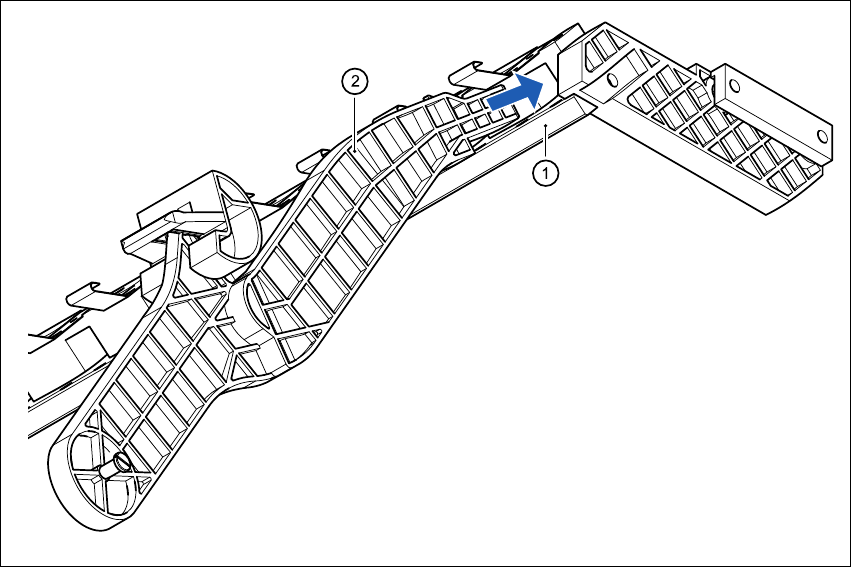

Abb. 6.3 - 5 Halterung für die mittlere Gurtrolle bei 3 x 8 mm-Zuführmodulen
(1) Adapterplatte
(2) Gurtrollenhalter
