3.10.5 Abwurfbehälter leeren
Der Abwurfbehälter fasst ca. 50 Pipetten der Pipettenfamilie 9xx. Um Störungen im Bestückab-
lauf zu vermeiden, müssen Sie den Abwurfbehälter regelmäßig leeren.

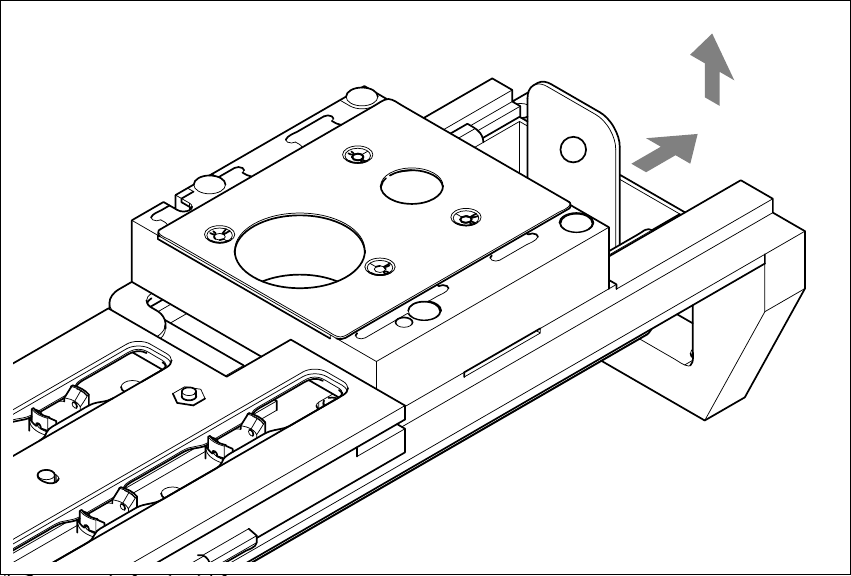

Abb. 3.10 - 3 Abwurfbehälter leeren, 6-Segment-Collect&Place-Kopf
(1) Abwurfbehälter entfernen
Æ Ziehen Sie den Abwurfbehälter in Pfeilrichtung aus der Halterung und heben Sie den Abwurf-
behälter aus dem Träger.
Æ Um den Abwurfbehälter wieder einzusetzen, schieben Sie den Abwurfbehälter wieder in die
Halterung zurück.
1
Betriebsanleitung SIPLACE CS 3 Technische Daten
Softwareversion SR.408.xx Ausgabe 03/2006 DE 3.10 Pipettenwechsler für den 6-Segment-Collect&Place-Kopf
93
3.10.6 Magazin wechseln
Æ Zum Entfernen des Magazins drücken Sie den Federhaken (Pos. 1 in Abb. 3.10 - 4) vom
Magazin weg. Heben Sie das Magazin aus dem Träger.
3

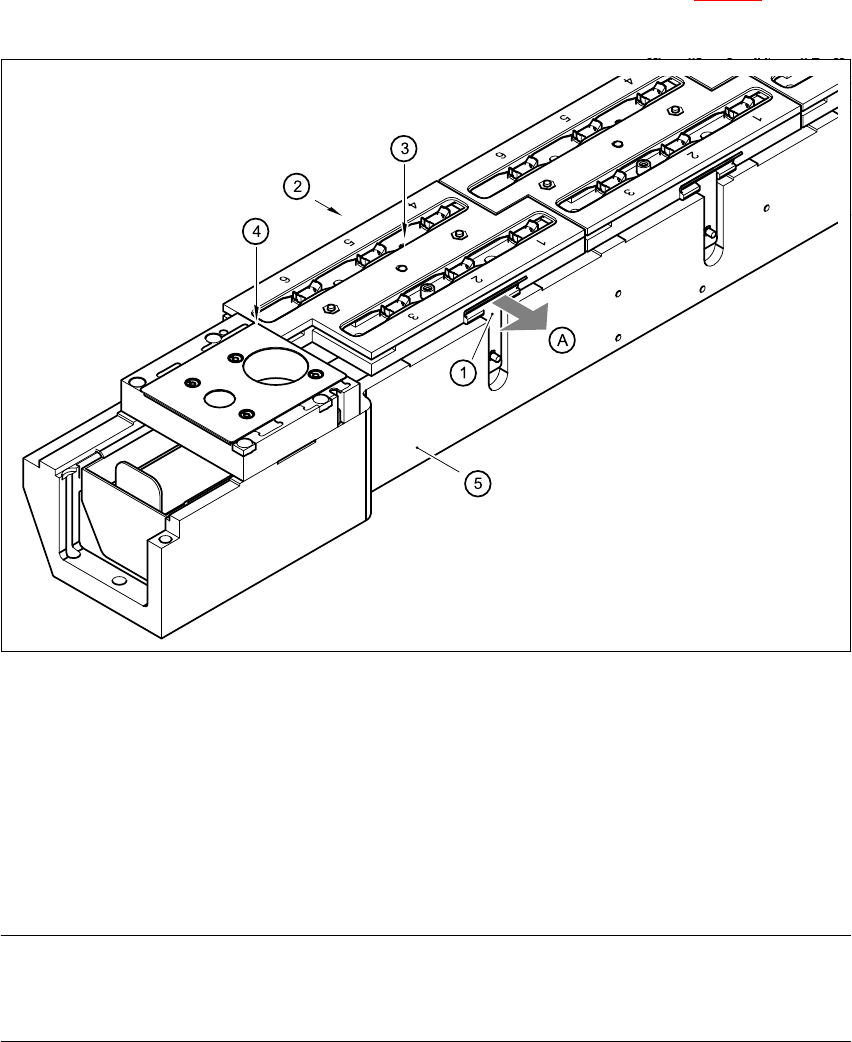

Abb. 3.10 - 4 Magazin wechseln
(1) Federhaken
(2) Halteklammer
(3) Zentrierbohrung
(4) Langloch
(5) Träger
(A) Federhaken vom Magazin wegdrücken
HINWEIS
Das Magazin muss so eingesetzt werden, dass die Zentrierstifte in die Zentrierbohrung (Pos. 3)
und in das Langloch (Pos. 4) gleiten. 3
Æ Setzen Sie zunächst das Magazin mit der Seite der Zentrierbohrung (Pos. 3) und des Lang-
lochs (Pos. 4) auf den Träger (Pos. 5) auf. Die beiden Noppen des Magazins müssen in die
Halteklammer (Pos. 2) gleiten.
Æ Drücken Sie den Federhaken (Pos. 1) vom Magazin weg.
3 Technische Daten Betriebsanleitung SIPLACE CS
3.10 Pipettenwechsler für den 6-Segment-Collect&Place-Kopf Softwareversion SR.408.xxAusgabe 03/2006 DE
94
Æ Drücken Sie das Magazin plan auf den Träger auf und lassen Sie den Federhaken los. Der
Federhaken muss einrasten.
3.10.7 Lageerkennung
Auf jedem Magazin befindet sich eine Positionsmarke zur Lageerkennung.

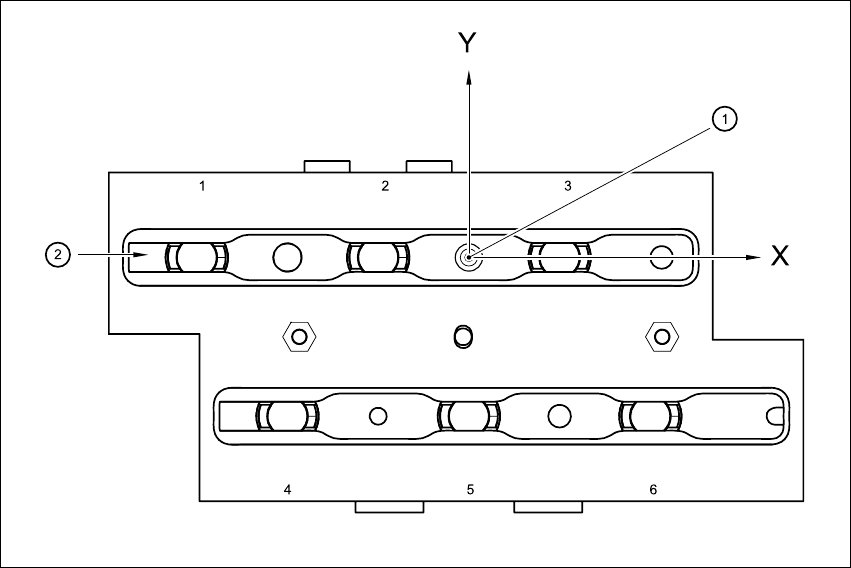

Abb. 3.10 - 5 Lageerkennung
(1) Positionsmarke
(2) Lage der Pipetten im Magazin zur Positionsmarke
