5.8 BE-Wagen an- und abdocken
5.8.1 Sicherheitshinweise zum An- und Abdocken des BE-Wagens
5
Abb. 5.8 - 1 Sicherheitshinweise zum BE-Wagen
Betriebsanleitung SIPLACE CS 5 Aufgaben an der Maschine
Softwareversion SR.408.xx Ausgabe 03/2006 DE 5.8 BE-Wagen an- und abdocken
121
WARNUNG 5
Æ Greifen Sie niemals in die Spalte zwischen den BE-Wagen und dem Automatenständer (Pos. 1
in Abb. 5.8 - 1
).
Æ Die Versorgungskabel für die BE-Wagen dürfen nur dann an die Automatensteckdosen (Pos. 2
in Abb. 5.8 - 1
) angeschlossen bzw. von diesen abgezogen werden, wenn der BE-Wagen am
Automaten angedockt ist.
Æ Es ist grundsätzlich untersagt, die Verbindungskabel der BE-Wagen an die Steckdosen des
Automaten anzuschließen und den BE-Wagen über die Druckluftsteuerung außerhalb des Au-
tomaten zu bedienen (Pos. 3 in Abb. 5.8 - 1).
5 Aufgaben an der Maschine Betriebsanleitung SIPLACE CS
5.8 BE-Wagen an- und abdocken Softwareversion SR.408.xxAusgabe 03/2006 DE
122

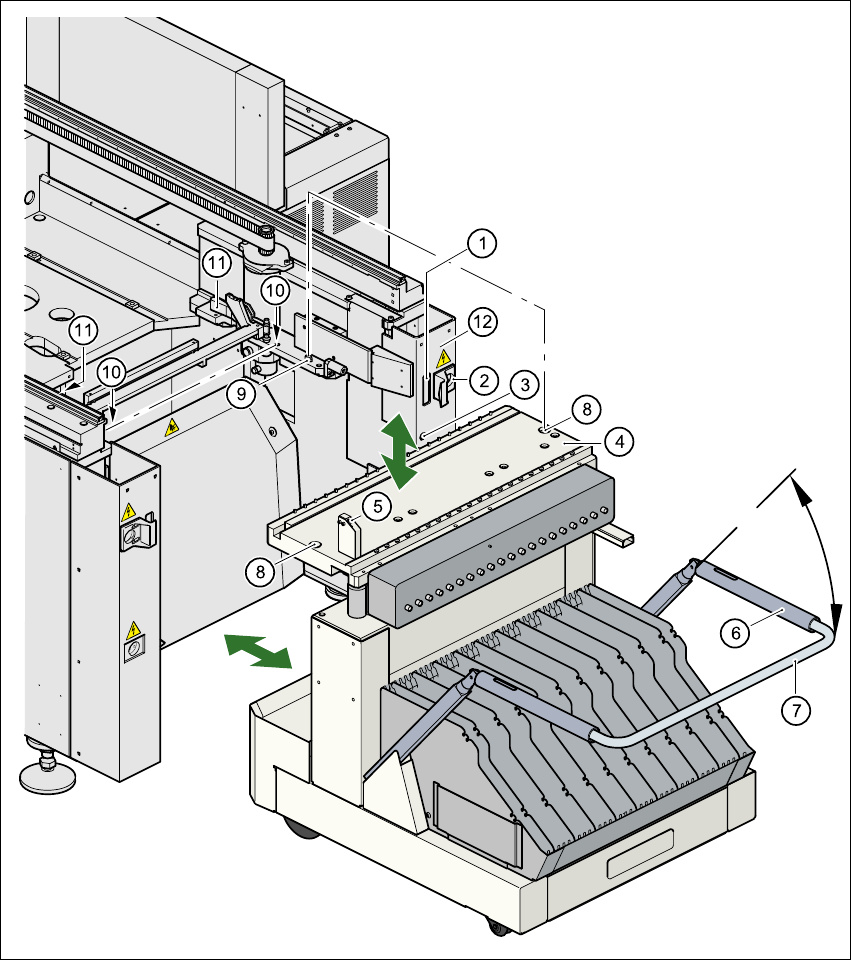

Abb. 5.8 - 2 BE-Wagen an- oder abdocken
(1) Anschluss für die Kommunikationsschnittstelle
(2) Anschluss für die Stromversorgung des BE-Wagens
(3) Druckluftanschluss
(4) BE-Tischplatte
(5) Taster zum Heben und Senken der BE-Tischplatte
(6) Betätigungsrohr
(7) Klappbarer Bügel
