3.4.5 Rangierradius des BE-Wagens
3
Abb. 3.4 - 4 Rangierradius des BE-Wagens in Millimeter
Betriebsanleitung SIPLACE CS 3 Technische Daten
Softwareversion SR.408.xx Ausgabe 03/2006 DE 3.5 Bedienelemente
71
3.5 Bedienelemente
3.5.1 Lage der Bedienelemente
3
Abb. 3.5 - 1 Baugruppenübersicht-Bedienelemente - Teil 1
(1) Bedienfeld, Eingabeseite
(2) NOT-HALT-Taster
(3) Starttaster (weiß)
(4) Stopptaster (schwarz)
(5) Hauptschalter
(6) Tastatur mit Trackball
(7) Bildschirm
(8) Meldeleuchte
030
0
9343
0
1
0300934301
03009
3
4
5
0
1
0300934501
03009
3
4501
3 Technische Daten Betriebsanleitung SIPLACE CS
3.5 Bedienelemente Softwareversion SR.408.xxAusgabe 03/2006 DE
72
3

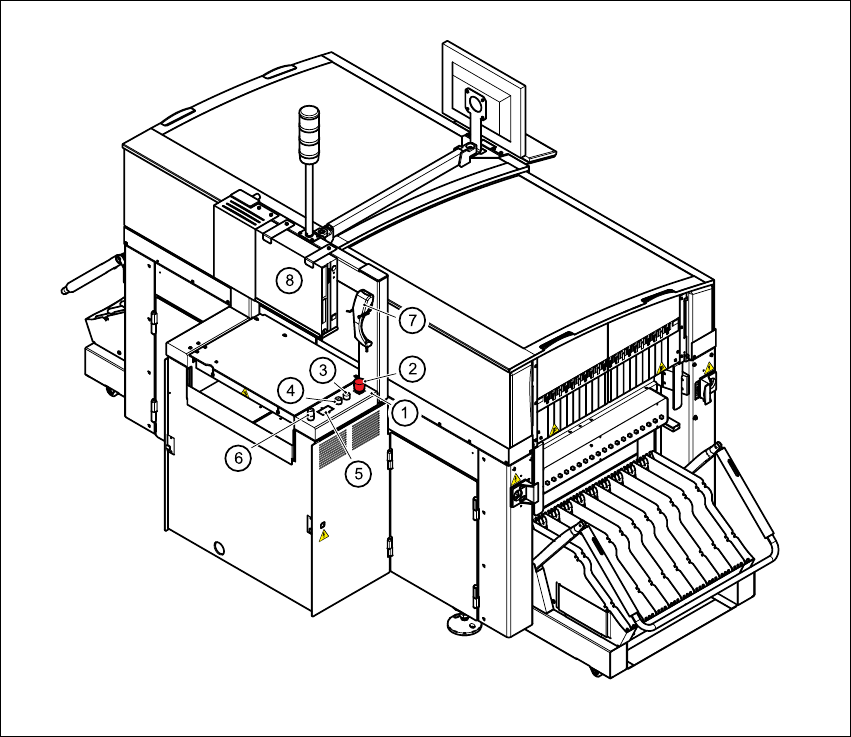

Abb. 3.5 - 2 Baugruppenübersicht-Bedienelemente - Teil 2
(1) Bedienfeld, Ausgabeseite
(2) NOT-HALT-Taster
(3) Starttaster (weiß)
(4) Stopptaster (schwarz)
(5) Bauelementezähler
(6) Schlüsselschalter
(7) BE-Barcodeleser
(8) Stationsrechner
