Betriebsanleitung SIPLACE CS 5 Aufgaben an der Maschine
Softwareversion SR.408.xx Ausgabe 03/2006 DE 5.3 Kontrollgang durchführen
111
5.3.4 Trennbleche in den Gurtcontainer des BE-Wagens einsetzen
Æ Setzen Sie die Trennbleche ein, wie dies in Abb. 5.3 - 2 zu sehen ist und berücksichtigen Sie,
dass die kleinste Teilung des Gurtcontainers eine 2er-Teilung ist. Sie vermeiden so Bestückfeh-
ler.
Æ Kontrollieren Sie, dass die Trennbleche die gleiche Rastposition an beiden Führungsleisten
einnehmen. Andernfalls wird das Trennblech verkantet oder gebogen.
5
Abb. 5.3 - 2 Trennbleche in den Gurtcontainer des BE-Wagens einsetzen
(1) Führungsleiste für die Trennbleche
(2) Gurtcontainer
(3) Gurtabfallbehälter
(4) Auflagestangen für die Trennbleche
(5) Trennblech
5 Aufgaben an der Maschine Betriebsanleitung SIPLACE CS
5.3 Kontrollgang durchführen Softwareversion SR.408.xxAusgabe 03/2006 DE
112
5.3.5 Steckachsen für große Gurtrollen verwenden
Æ Setzen Sie für große Gurtrollen Steckachsen in die Trennbleche ein.
HINWEIS 5
Wir empfehlen, bei Gurtspulen mit einem Durchmesser ab 15" (381 mm) Steckachsen zu verwen-
den, um die Betriebssicherheit der Zuführmodule zu gewährleisten.
Abb. 5.3 - 3 Steckachsen für große Spulen einsetzen
(1) BE-Wagen
(2) Position der Steckachsen
(3) Trennblech
(4) Steckachse (vergrößert)
Betriebsanleitung SIPLACE CS 5 Aufgaben an der Maschine
Softwareversion SR.408.xx Ausgabe 03/2006 DE 5.4 Zuführmodule rüsten
113
5.4 Zuführmodule rüsten
5

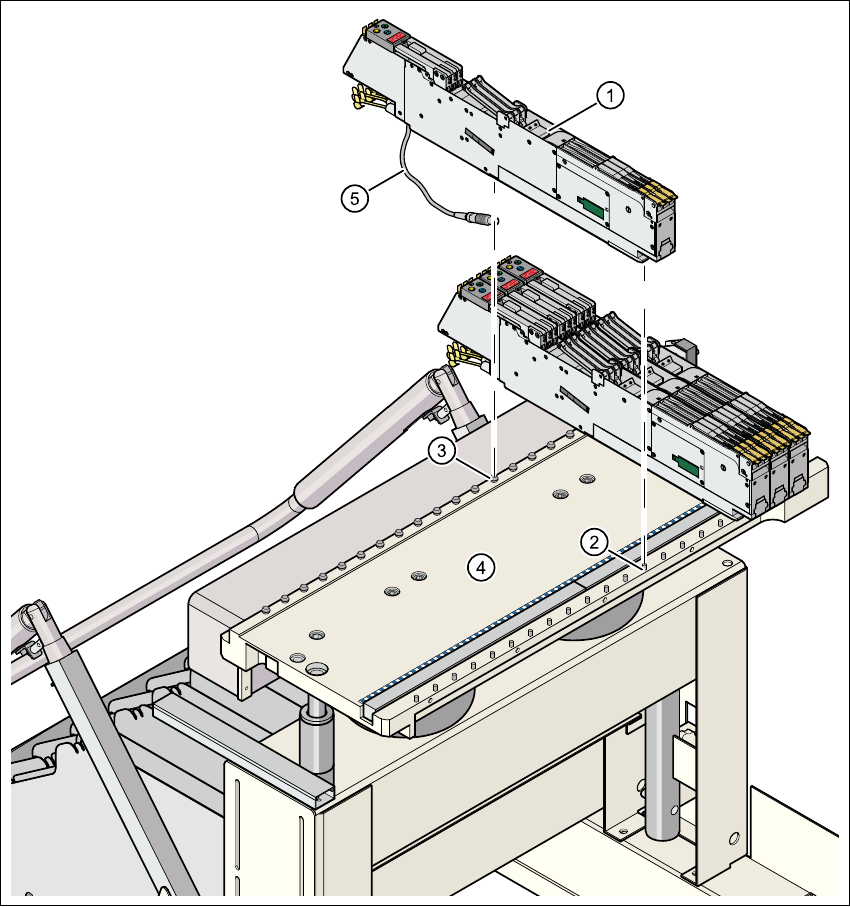

Abb. 5.4 - 1 BE-Tisch mit 20 Stellplätzen für S-Zuführmodule
(1) S-Zuführmodul
(2) Zentrierstift
(3) Kalotte
(4) BE-Tisch
(5) Anschlusskabel des S-Zuführmoduls
