3.12 Magnetstiftunterstützung
Artikel-Nr. 00119680-xx
Breite Leiterplatten haben die Tendenz, beim Bestücken durchzufedern, sodass unter Umständen
die Bauelemente nicht mehr mit der gewünschten Genauigkeit bestückt werden. Auch stark ge-
wölbte Leiterplatten beeinflussen die Bestückgenauigkeit. Mit dem Platzieren von Magnetstiftun-
terstützungen auf dem Hubtisch lässt sich dieses Problem leicht beheben.
3
Abb. 3.12 - 1 Magnetstiftunterstützung
3 Technische Daten Betriebsanleitung SIPLACE CS
3.12 Magnetstiftunterstützung Softwareversion SR.408.xxAusgabe 03/2006 DE
98
Betriebsanleitung SIPLACE CS 4 Aufstellen des Automaten
Softwareversion SR.408.xx Ausgabe 03/2006 DE 4.1 Transport und Infrastruktur
99
4 Aufstellen des Automaten
4.1 Transport und Infrastruktur
4

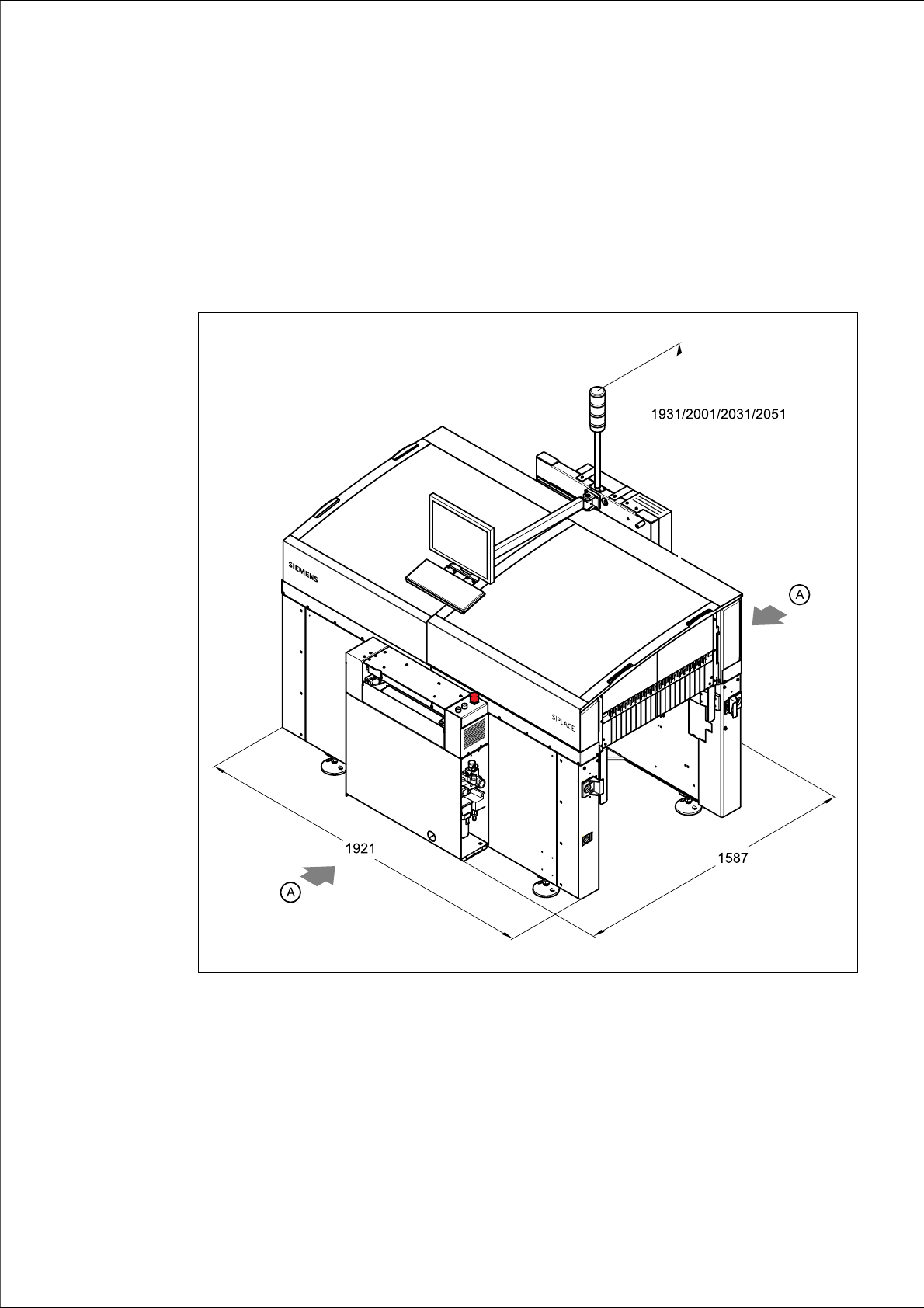

Abb. 4.1 - 1 Aufstell- und Transportmaße des Automaten in Millimeter
A Ansatzpunkte für den Hubwagen (Gabellänge 1600 mm)
(1) Eingabetransport
(2) Ausgabetransport
