2 Betriebssicherheit Betriebsanleitung SIPLACE CS 2.5 Sicherheitseinrichtungen Softwar eversion SR .408.xxAusgabe 03/2006 D E 48 2.5.5 Eingrei fschutz an den S tellplätzen der B E-T ische W ARNUNG 2 Als V oraus setzu ng …
Betriebsanleitung SIPLACE CS 2 Betriebssicherheit
Softwareversion SR.408.xx Ausgabe 03/2006 DE 2.5 Sicherheitseinrichtungen
47

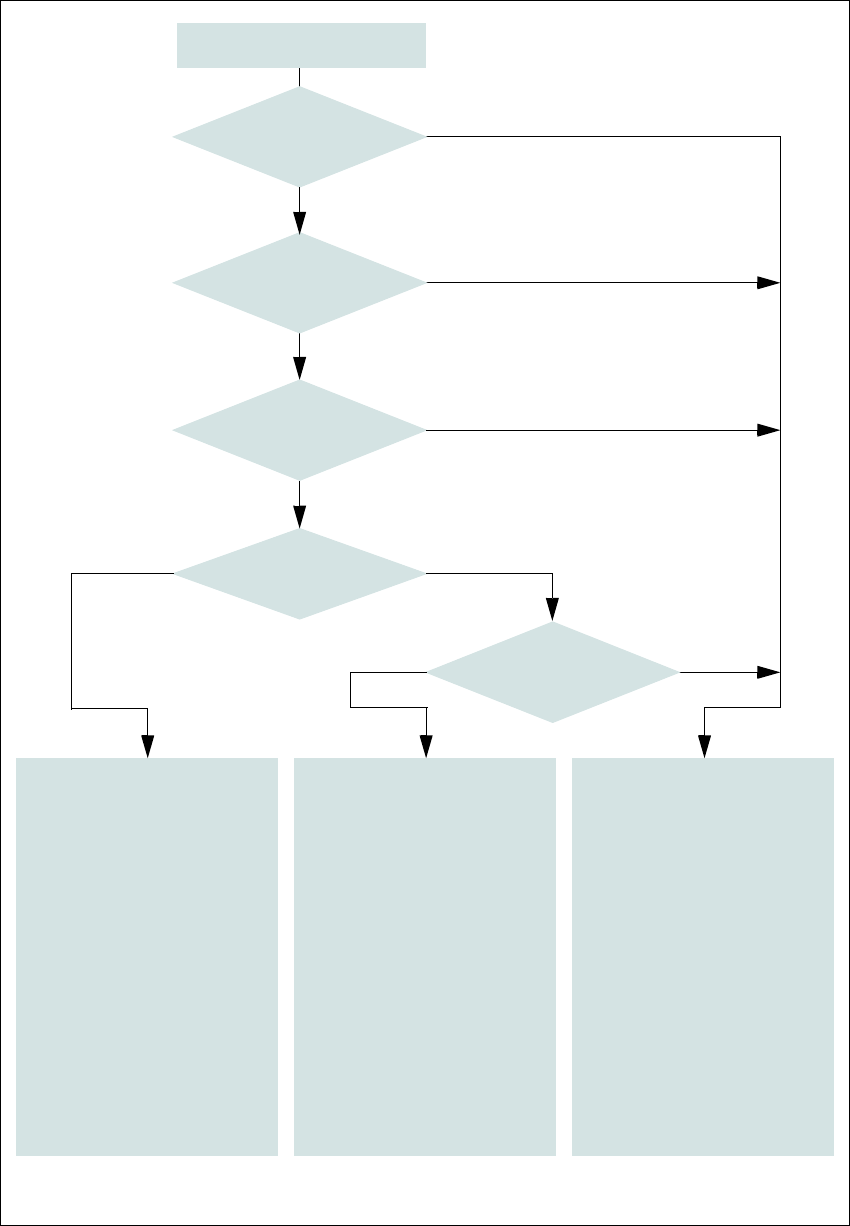

Abb. 2.5 - 5 Sicherheitsschleifen
Start-Taste gedrückt.
Nein
Nein
Ja
Nein
Nein
Ja
Ja
Nein
2
Aktiv
K1*) Ja
K2** Ja
Spannung
Y-Achse 155 V-
X-Achse 155 V-
Stern-Achse 100 V-
DP-Achse 30 V-
Z-Achse 30 V-
Aktiv
LP-Transport Ja
Hubtisch Ja
LP-Klemmung Ja
Breitenverstellung Ja
LP-Stopper Ja
Leergurtschneideinr. Ja
Ja
2
Aktiv
K1*) Nein
K2** Ja
Spannung
Y-Achse 0 V-
X-Achse 0 V-
Stern-Achse 0 V-
DP-Achse 30 V-
Z-Achse 30 V-
Aktiv
LP-Transport Ja
Hubtisch Nein
LP-Klemmung Nein
Breitenverstellung Ja
LP-Stopper Nein
Leergurtschneideinr. Nein
2
Aktiv
K1*) Nein
K2** Nein
Spannung
Y-Achse 0 V-
X-Achse 0 V-
Stern-Achse 0 V-
DP-Achse 30 V-
Z-Achse 30 V-
Aktiv
LP-Transport Nein
Hubtisch Nein
LP-Klemmung Nein
Breitenverstellung Nein
LP-Stopper Nein
Leergurtschneideinr. Nein
*) K1 Schützsicherheitskombination
**) K2 Schütz
Ja
Druckluft
min. 0,52 MPa
(5,2 bar)?
NOT-HALT-Taster
gedrückt?
Schutzhaube geöffnet?
Sicherheitsschleife
zum BE-Wagen unter-
brochen?
Schlüsselschalter
geschlossen (Stellung I)?
2 Betriebssicherheit Betriebsanleitung SIPLACE CS
2.5 Sicherheitseinrichtungen Softwareversion SR.408.xxAusgabe 03/2006 DE
48
2.5.5 Eingreifschutz an den Stellplätzen der BE-Tische
WARNUNG 2
Als Voraussetzung für die Betriebssicherheit, müssen alle Stellplätze mit Förderern gerüstet sein.
Sollten nicht genügend Förderer zur Verfügung stehen, muss anstelle der Förderer ein Eingreif-
schutz ("Dummy-Feeder") gerüstet werden. 2

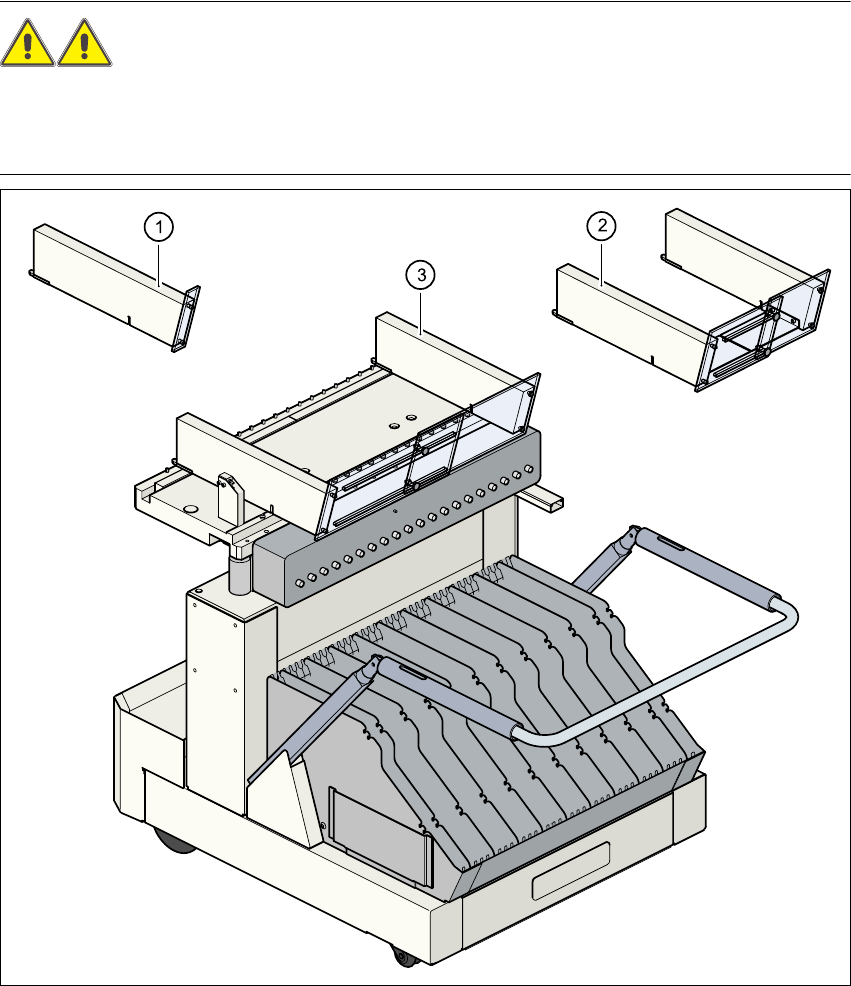

Abb. 2.5 - 6 Eingreifschutz
(1) Eingreifschutz für 1 Stellplatz Artikel-Nr. 00116961-01
(2) Eingreifschutz für 6 - 10 Stellplätze Artikel-Nr. 00116962-01
(3) Eingreifschutz für 11 - 20 Stellplätze Artikel-Nr. 00116963-01
Betriebsanleitung SIPLACE CS 2 Betriebssicherheit
Softwareversion SR.408.xx Ausgabe 03/2006 DE 2.6 Restspannungen und Entladezeiten im Automaten
49
2.6 Restspannungen und Entladezeiten im Automaten
Wird der NOT-HALT-Taster gedrückt oder der Automat abgeschaltet, werden die Elektrolytkon-
densatoren über schaltbare Widerstände auf der Entladungsplatine (00308443-xx) innerhalb
kurzer Zeit auf ungefährliche Restspannungen entladen.
Sie können die Spannungen an den Messbuchsen 001 - 009 an der Spannungsmesseinheit im
Servoeinschub abgreifen.
WARNUNG 2
Die Automaten der SIPLACE-Familie werden mit 3 x 400 V~ (3 x 208 V~ U.S.A -Version) ± 5%,
50/60 Hz Netzspannung versorgt. Teile dieser Anlage führen daher lebensgefährliche Spannun-
gen - auch bei ausgeschaltetem Hauptschalter.
Unsachgemäßer Umgang mit diesen Automaten kann deshalb zu Tod oder schwerer Körperver-
letzung sowie erheblichem Sachschaden führen. Beachten Sie die geltenden Unfallverhütungs-
und DIN-Vorschriften (insbesondere EN 60204, Teile 1).
Nur qualifiziertes bzw. geschultes Personal darf die Abdeckung über dem Servoeinschub öffnen.2

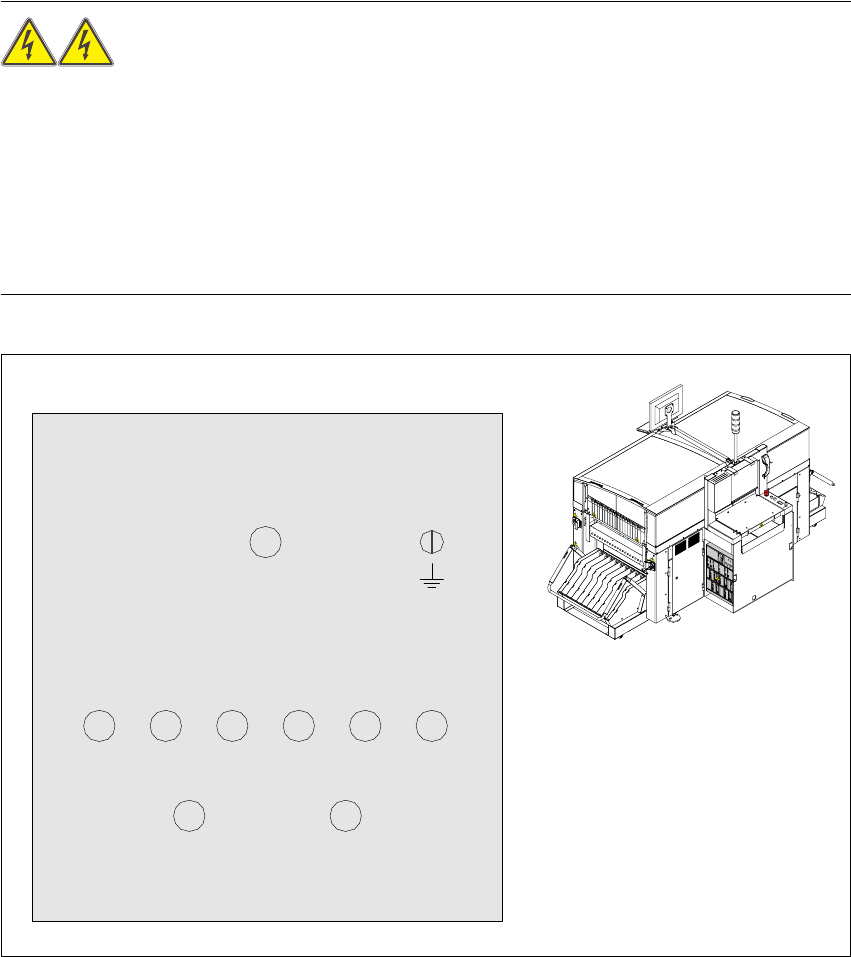

Abb. 2.6 - 1 Messbuchsen an der Spannungsmesseinheit im Servoeinschub
GND
007
001 002 003
004
005 006
008 009
100VDC/
0VDC
30VDC 24VDC 12VDC 5VDC
100VDC
155VDC/0VDC
30VDC
ungeschaltet
geschaltet
