Betriebsanleitung SIPLACE CS 6 BE-Handling Softwareversion SR.408.xx Ausgabe 03/2006 DE 6.2 Technische D aten der S-Zufü hrmodule 137 6.2.7 Gurtzuführmodul 24/32 mm S Abb. 6.2 - 7 Gurtzuführmodul 24/32 m m S Artike lnumm…
6 BE-Handling Betriebsanleitung SIPLACE CS
6.2 Technische Daten der S-Zuführmodule Softwareversion SR.408.xxAusgabe 03/2006 DE
136
6.2.6 Gurtzuführmodul 12 mm S für Kondensatoren auf Metallpulverbasis,
Bauform E
6
Abb. 6.2 - 6 Gurtzuführmodul 12 mm S für Kondensatoren auf Metallpulverbasis, Bauform E
Artikelnummer 00141117-xx 6
Breite 30,6 mm 6
Spuren pro Zuführmodul 1 6
Belegte Zuführmodul-Stellplätze 1 6
Maximale Anzahl der Zuführmodule 2 x 20 6
Bauelementevorrat bei 7"-Spulen ca. 4.000 Stück 6
Maximale Gurthöhe 3,6 mm 6
Transportschrittweite von 4 bis 24 mm in 4 mm - Schritten 6
WARNUNG
Kondensatoren auf Metallpulver-Basis wie zum Beispiel
Tantal-Kondensatoren dürfen nur mit Zuführmodulen
verarbeitet werden, die mit diesem Aufkleber gekenn-
zeichnet sind.
Aufkleber auf Zuführmodul
(vergrößert)
Approved for
capacitors based on
metal-powder
Freigegeben für
Kondensatoren auf
Metallpulver-Basis
Betriebsanleitung SIPLACE CS 6 BE-Handling
Softwareversion SR.408.xx Ausgabe 03/2006 DE 6.2 Technische Daten der S-Zuführmodule
137
6.2.7 Gurtzuführmodul 24/32 mm S
Abb. 6.2 - 7 Gurtzuführmodul 24/32 mm S
Artikelnummer 00141093-xx 6
Breite 42,6 mm 6
Spuren pro Zuführmodul 1 6
Belegte Zuführmodul-Stellplätze 1,5 6
Maximale Anzahl der Zuführmodule 2 x 13 6
Bauelementevorrat bei 7"-Spulen ca. 2.000 Stück 6
Transportschrittweite von 4 bis 40 mm in 4 mm - Schritten 6
6 BE-Handling Betriebsanleitung SIPLACE CS
6.2 Technische Daten der S-Zuführmodule Softwareversion SR.408.xxAusgabe 03/2006 DE
138
6.2.8 Vibrationslängsförderer, Typ 3

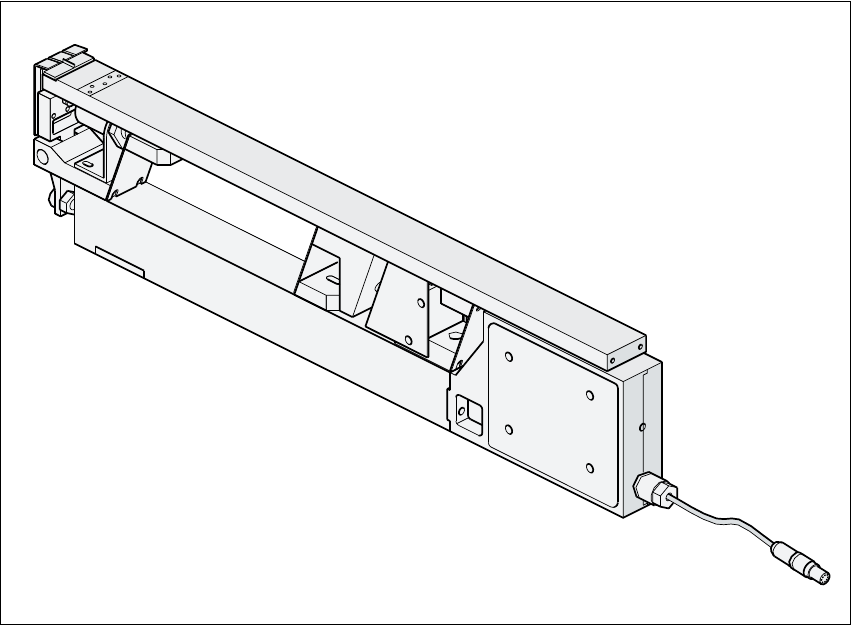

Abb. 6.2 - 8 Vibrationslängsförderer, Typ 3
Artikelnummer 00142031-xx 6
Breite 28 mm 6
Spuren pro Förderer 1, 2, 3 oder 6 6
Belegte Stellplätze 1 6
Maximale Anzahl der Förderer 4 x 15 6
Bauelementevorrat Je Stangenmagazin max. 150 Stück, 6
je nach Bauelementelänge 6
Spezifische Daten für Stangenmagazine 9,5 mm Breite / 3 Stück 6
15 mm Breite / 2 Stück 6
> 15 mm Breite / 1 Stück 6
30 mm Breite / 1 Stück 6
Rüttelzeit mit SIPLACE Pro einstellbar von 400 bis
über 1.000 msec 6
