3.10.6 Magazin wechseln
Æ Zum Entfernen des Magazins drücken Sie den Federhaken (Pos. 1 in Abb. 3.10 - 4) vom
Magazin weg. Heben Sie das Magazin aus dem Träger.
3
Abb. 3.10 - 4 Magazin wechseln
(1) Federhaken
(2) Halteklammer
(3) Zentrierbohrung
(4) Langloch
(5) Träger
(A) Federhaken vom Magazin wegdrücken
HINWEIS
Das Magazin muss so eingesetzt werden, dass die Zentrierstifte in die Zentrierbohrung (Pos. 3)
und in das Langloch (Pos. 4) gleiten. 3
Æ Setzen Sie zunächst das Magazin mit der Seite der Zentrierbohrung (Pos. 3) und des Lang-
lochs (Pos. 4) auf den Träger (Pos. 5) auf. Die beiden Noppen des Magazins müssen in die
Halteklammer (Pos. 2) gleiten.
Æ Drücken Sie den Federhaken (Pos. 1) vom Magazin weg.
3 Technische Daten Betriebsanleitung SIPLACE CS
3.10 Pipettenwechsler für den 6-Segment-Collect&Place-Kopf Softwareversion SR.408.xxAusgabe 03/2006 DE
94
Æ Drücken Sie das Magazin plan auf den Träger auf und lassen Sie den Federhaken los. Der
Federhaken muss einrasten.
3.10.7 Lageerkennung
Auf jedem Magazin befindet sich eine Positionsmarke zur Lageerkennung.
Abb. 3.10 - 5 Lageerkennung
(1) Positionsmarke
(2) Lage der Pipetten im Magazin zur Positionsmarke
Betriebsanleitung SIPLACE CS 3 Technische Daten
Softwareversion SR.408.xx Ausgabe 03/2006 DE 3.11 LP-Transport
95
3.11 LP-Transport
3.11.1 Aufbau des LP-Transports
Der Automat ist mit einem Leiterplatten-Transport ausgestattet. Wählen Sie je nach Erfordernis
die linke oder rechte Seite des LP-Transports als stationäre Transportseite.
3

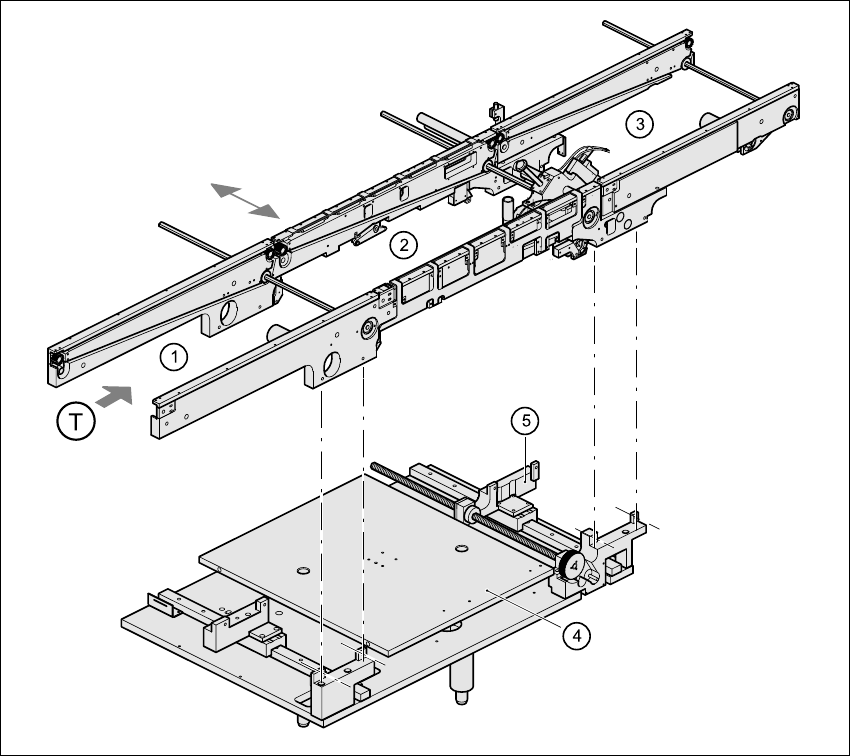

Abb. 3.11 - 1 LP-Transport
(1) Eingabetransport
(2) Mittentransport
(3) Ausgabetransport
(4) Hubtisch
(5) Breitenverstellung
(T) LP-Transportrichtung
