6 BE-Handling Betriebsanleitung SIPLACE CS
6.3 BE-Wagen Softwareversion SR.408.xxAusgabe 03/2006 DE
144
6.3 BE-Wagen
6.3.1 Aufbau
Der BE-Wagen besteht im Wesentlichen aus dem Fahrgestell, dem BE-Tisch zur Aufnahme der
Förderer, der Kommunikationseinheit, dem Gurtcontainer und dem Abfallbehälter. Das An- und
Abdocken des BE-Wagens ist in Abschnitt 5.8
ab Seite 120 beschrieben.

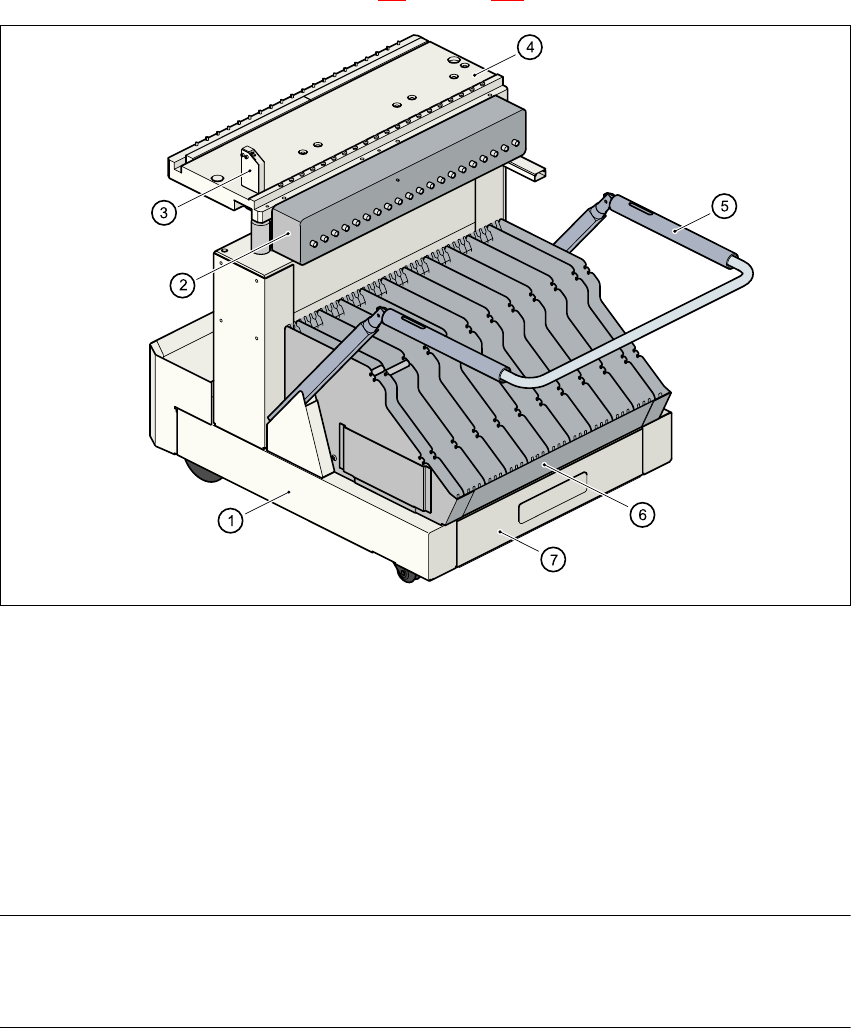

Abb. 6.3 - 1 BE-Wagen
(1) BE-Wagen
(2) Kommunikationseinheit
(3) Taster zum Anheben des BE-Tisches
(4) BE-Tisch
(5) Bügel zum Arretieren und Absenken des BE-Tisches
(6) Gurtcontainer
(7) Gurtabfallbehälter
HINWEIS ZUR BETRIEBSSICHERHEIT
Zum Betrieb des Automaten müssen alle BE-Wagen am Automaten angedockt sein. Der Auto-
mat bleibt sonst im NOT-HALT-Zustand. Der Bestückprozess ist unterbrochen.
Betriebsanleitung SIPLACE CS 6 BE-Handling
Softwareversion SR.408.xx Ausgabe 03/2006 DE 6.3 BE-Wagen
145
6.3.2 Gurtcontainer
Es können Spulen mit einem Spulendurchmesser von bis zu 19" (483 mm) verwendet werden.
Setzen Sie diese in die Trennbleche ein, wie dies in Abb. 5.3 - 2
dargestellt ist.
HINWEIS 6
Wir empfehlen, bei Gurtspulen mit einem Durchmesser > 15" (381 mm) Steckachsen zu verwen-
den, um die Betriebssicherheit der Zuführmodule zu gewährleisten. 6

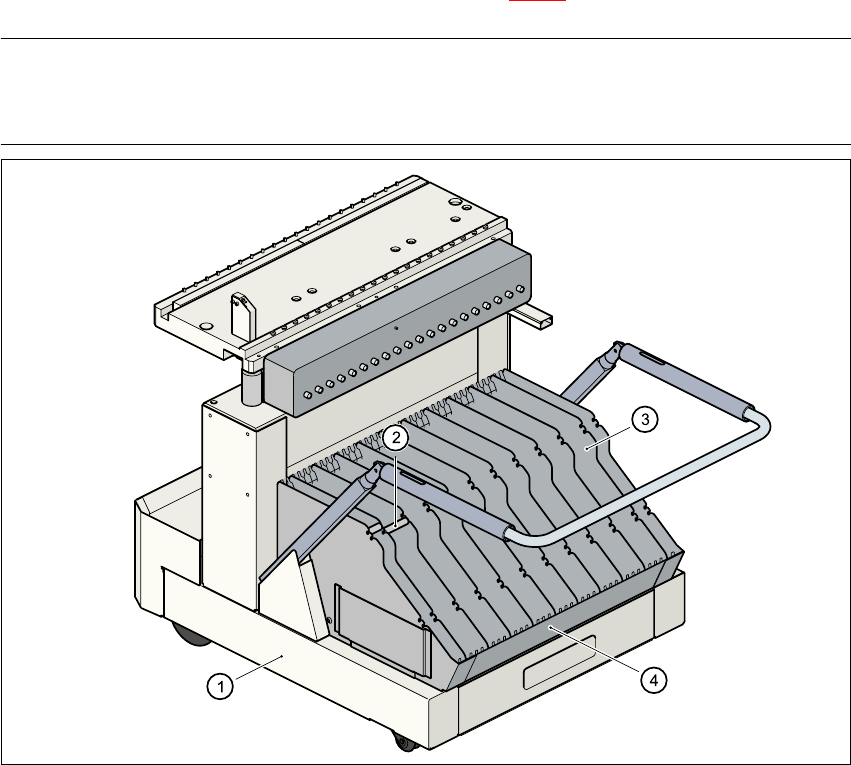

Abb. 6.3 - 2 BE-Wagen mit Gurtcontainer
(1) BE-Wagen
(2) Steckachse
(3) Trennblech
(4) Gurtcontainer
6.3.3 Druckluftversorgung für Bulkcase-Zuführmodule
Bulkcase-Zuführmodule benötigen für den Betrieb Druckluft. Als Option wird deshalb eine Druck-
luftversorgung für Bulkcase-Zuführmodule angeboten.
6 BE-Handling Betriebsanleitung SIPLACE CS
6.3 BE-Wagen Softwareversion SR.408.xxAusgabe 03/2006 DE
146
Die Montage ist einfach. Die Druckluftversorgung (Pos. 2) wird mit drei Schrauben DIN 912,
M8x20 (Pos. 3) am BE-Tisch (Pos. 1) befestigt. An der Rückseite der Druckluftversorgung sind
Halteklammern (Pos. 4). Sie fixieren die Bulkcase-Zuführmodule auf dem BE-Tisch und sorgen
so für eine einwandfreie Druckluftversorgung.
6

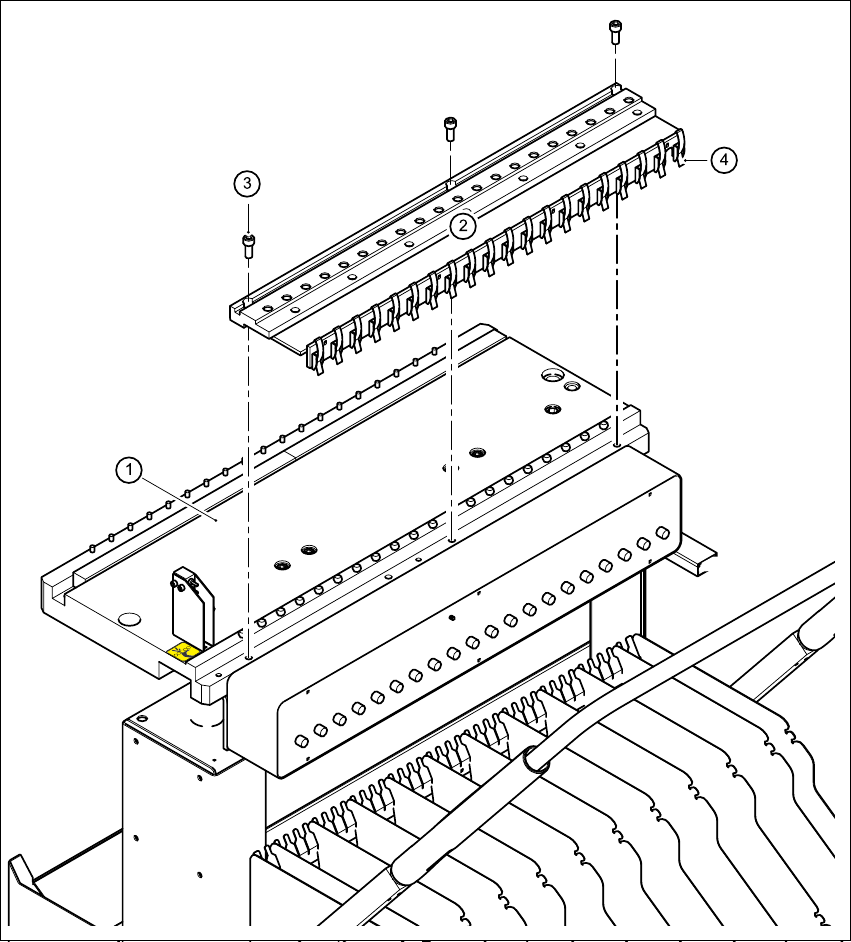

Abb. 6.3 - 3 Druckluftversorgung für Bulkcase-Zuführmodule
(1) BE-Tisch
(2) Druckluftversorgung für Bulkcase-Zuführmodule
(3) Schraube DIN 912, M8x20
(4) Halteklammer
