Betriebsanleitung SIPLACE CS 5 Aufgaben an der Maschine Softwareversion SR.408.xx Ausgabe 03/2006 DE 5.7 Bauelemente nachfüllen 119 5.7 Bauelemente nachfülle n Informati onen zum Nachfül len von Bauelem enten mit und ohn…
5 Aufgaben an der Maschine Betriebsanleitung SIPLACE CS
5.6 Spurfehler vermeiden Softwareversion SR.408.xxAusgabe 03/2006 DE
118
5.6.3 BE-Koordinatensystem und Abholwinkel
5
Abb. 5.6 - 1 Lage des Bauelements und sein Abholwinkel
Spezial-
Bauelement
Stangen-
magazin:
Chip-
bauelemente
gepolt
0402
2220
Die Anode muss zur
positiven X-Achse
ausgerichtet sein.
Gehäusetyp 0°-Beschreibungslage
Lage in der Zuführung
Abholwinkel/
Pipettenwinkel
Gurt:
SOT 23
Stangen-
magazin:
Gurt:
Gurt:
SO-IC
DIL-IC
SOT 194
Gurt:
Löcher
Y
X
Y
X
Y
X
Y
X
Y
X
90°
90°
0°
90°
-90°
0°
Betriebsanleitung SIPLACE CS 5 Aufgaben an der Maschine
Softwareversion SR.408.xx Ausgabe 03/2006 DE 5.7 Bauelemente nachfüllen
119
5.7 Bauelemente nachfüllen
Informationen zum Nachfüllen von Bauelementen mit und ohne Barcode finden Sie in der Online-
Hilfe.
Æ Achten Sie bei Gurtzuführmodulen darauf, dass Sie immer rechtzeitig einen neuen Gurt an-
spleißen, so dass die Zuführmodule nicht leer werden.
Æ Spleißen Sie die Gurte allerdings auch nicht zu früh, denn wenn Sie nach dem Spleißen das
Ende des alten Gurtes auf die neue Rolle aufrollen, kann es sein, dass die Rolle des neuen
Gurtes zu voll wird, der Gurt von der Rolle gleitet und sich verhakt. Dies würde unter Umstän-
den Abholfehler und erhöhte Stillstandszeiten verursachen.
Æ Verwenden Sie bei Gurtrollen ab 15" (381 mm) unbedingt Steckachsen (siehe Abb. 5.3 - 3) und
achten Sie darauf, dass die Trennbleche richtig eingesetzt sind (siehe Abb. 5.3 - 3
).
5 Aufgaben an der Maschine Betriebsanleitung SIPLACE CS
5.8 BE-Wagen an- und abdocken Softwareversion SR.408.xxAusgabe 03/2006 DE
120
5.8 BE-Wagen an- und abdocken
5.8.1 Sicherheitshinweise zum An- und Abdocken des BE-Wagens
5

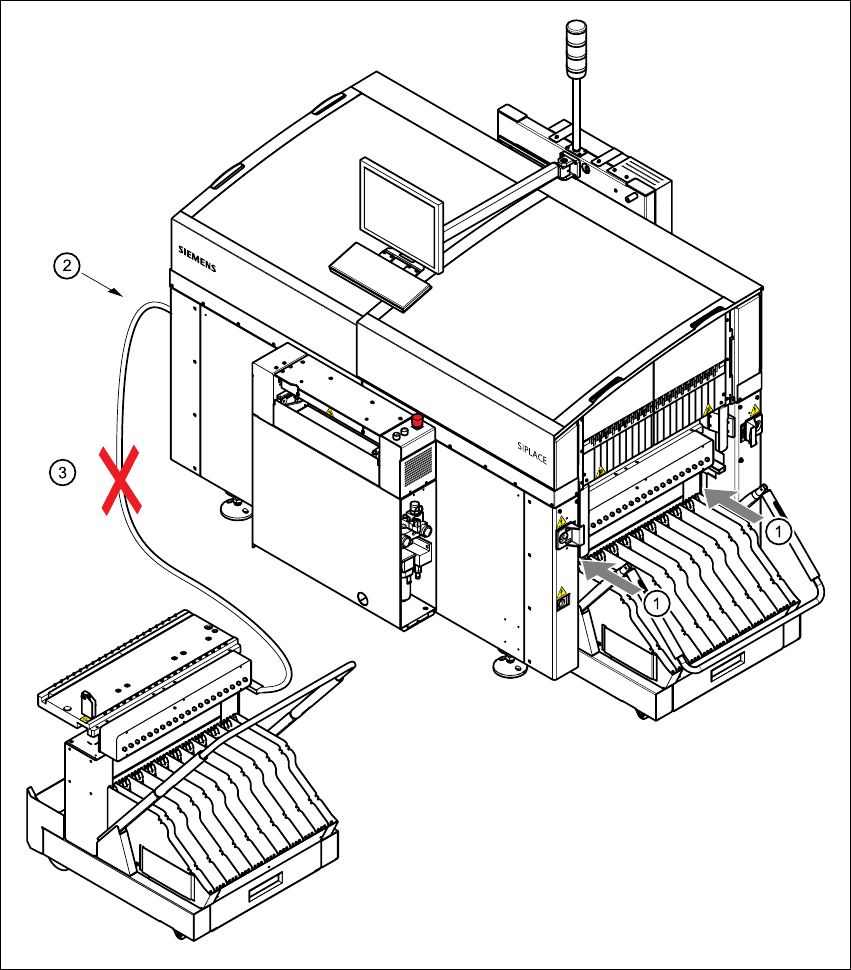

Abb. 5.8 - 1 Sicherheitshinweise zum BE-Wagen
